YZPST-STD60-45

✓Informations techniques du produit✓Assistance à la sélection selon l’application✓Demande de renseignements basée sur le catalogue et les besoins

E-mailinfo@yzpst.net

Téléphone+86 138 0527 8321

DEMANDER UN DEVIS TECHNIQUE↗

Astuce : indiquez la référence du composant, la tension/le courant cible ainsi que l’environnement d’utilisation.

CENTRE DE DOCUMENTATION

Téléchargements et fichiers techniques

YZPST-STD60-45-Schottky Power Diode In DO-5 Stud Package.pdfTÉLÉCHARGER ↘YANGZHOU POSITIONING TECH CO Power thyristor and diode parts 20200518.pdfTÉLÉCHARGER ↘

http://www.youtube.com/channel/UCZ3mV8GmGNcX4WcYEoWX-_g/featured

Caractéristiques

• Commutation rapide
• Faible chute de tension directe VF
• Protection par anneau de garde
• Forte capacité de surtension
• Haut rendement, faibles pertes de puissance

Caractéristiques électriques (TC = 250 C, sauf indication contraire)

Paramètre	Symbole	Valeurs Unités
Tension inverse de crête répétitive	VRRM	45	V
Tension de blocage en courant continu	VDC	45	V
Tension inverse de crête non répétitive	VRSM	54	V
Courant redressé moyen en direct (TC = 850C)	IF(AV)	60	A
Courant de surtension de crête non répétitive (surtension appliquée aux conditions de charge nominale, demi-onde, monophasé, 50 Hz)	IFSM	600	A







Caractéristiques maximales (TC 250 C, sauf indication contraire)
Paramètre	Conditions d’essai	Symbole	Valeurs	Unités
Tension directe instantanée maximale	IF= 30 A	VF	58
	IF = 60 A		66
	IF= 120 A		89
Courant inverse instantané maximal à la tension continue nominale	0 TC = 25 C	IR	50
	0 TC = 125 C		125

Caractéristiques thermiques et mécaniques (250 C sauf indication contraire)
Paramètres	Symbole	Valeurs	Unités
Résistance thermique maximale jonction-boîtier	R \|	1.0	C!W
Plage de température de jonction de fonctionnement		-65 à +150
Température de stockage	1er	-65 à +150
Couple de montage (filets non lubrifiés)		15	po·lb
Poids admissible approximatif	W	45 6

YZPST peut fournir la liste suivante de diodes Schottky

Schottky TO-277haute puissance TO-220Fplastique boîtier		SS110F 28 mil	28
SB1045L 88 / 98 MIL chute de tension d’environ 0,5 V	88/98	SS24F 40 mil	40
SB1045L 102 MIL chute de tension d’environ 0,43 V	102	SS210F 40 mil	40
SB1045L 112 MIL	112	SS34F 45 mil	45
10U45 plaquette rainurée de Taïwan 65 MIL, polarité positive faible	65	SS32F/SS34F 50 mil	50
10U45 70 MIL, fabrication nationale	70	SS54F 55 MIL	55
SB1060TO277	88	SS510F 60 mil	60
SB10100TO277	88	SS12	28
SB1545L TO277 118 MIL	118	SS14	28
TVSsérie produits, SMDcomposants		SS16	28
série P4KE（par exemple P4KE100A) dans 240 V	52	SS18-SS110	28
série P6KE（par exemple P6KE200A) dans 240 V	52	SS24 Flat 35 MIL	35
1.5KE OJ décapage DO27 jusqu’à 240 V	90	SS34 Flat 40/45 MIL	40/45
1.5KE cadre GPP DO27 jusqu’à 240 V	145	SS25-SS26 40 MIL	40
SMAJ5.0A(CA)-SMAJ240A(CA) SMA	60	SS28-SS210	40
SMBJ5.0A(CA)-SMBJ240A(CA) SMB	60/72	SS35-SS36 40MIL	40
SMCJ5.0A(CA)-SMCJ240A(CA) SMC	90/110	SS35-SS36 45MIL	45
série 3KP/5KP OJ	140	SS38-SS31050MIL	50
SOD-123FLSMD(redresseur, rapide, hautehaute fréquence, ultra rapide,Schottky)		S315-SS32050MIL	50
		S315-SS32050MIL	50
A1-A7	42/46	SMAboîtier CMS (redresseur,rapide, haute haute fréquence, ultrarapide, Schottky)
F7	42/46	SS54 55MIL
F1-F6		SS56 55MIL
S1M 46MIL	46	SS510 55MIL	55
F1M 46MIL		SS515-SS52055MIL
E1A-E1J	42	SS54-SS56 60MIL
U1A-U1M	42	SS510 60MIL	60
1N5819W/K14	28	SS515-SS52060MIL
K2/K6	28/28	Mini Redresseur Pont EmpiléSchottky Pont Empilé
K110	28	DB107	50
（K24）40MIL	40	DB107S disque	50
（K26）40MIL	40	DB157	50
（K210）40MIL	40	DB157S	50
（K220）40MIL	50	MB6S 42
（K34）50MIL	50	MB8S 42	42
（K36）50MIL	50	MB10S 42
（K310）50MIL	50	MB6S 46
K54 55MIL	55	MB8S 46	46
SAMF CMS (redressement, rapide, hautehaute fréquence, ultra rapide, Schottky)		MB10S 46
M7F 42/46MIL	42/46	MB6F 42MIL	42
RS1AF-RS1MF	40/46	MB10F 42MIL	42
US1AF-US1MF	40/46	MB6F 46MIL	46
ES1AF-ES1JF	40/46	MB10F 46MIL	46
S2MF	50/60	MB6S-MB10S 50MIL
RS2AF-RS2MF	50/60	MB6F-MB10F 50MIL
US2AF-US2MF	50/60	TB10S 50MIL	50
ES2AF-ES2JF	50/60	ABS6-ABS10 50MIL
S3MF	80	ABS22-ABS210 60MIL	60
SS14F 28mil	28	MB6M 46mil	46
SS16F 28mil	28	MB10M 46mil	46

Pour plus d’informations sur la diode Schottky, veuillez télécharger le fichier PDF ci-dessus intitulé« YANGZHOU POSITIONING TECH CO pièces de thyristors et de diodes de puissance »

Aucun contenu produit supplémentaire n’est disponible.

YZPST-STD60-45

Téléchargements et fichiers techniques

Caractéristiques

Produits associés

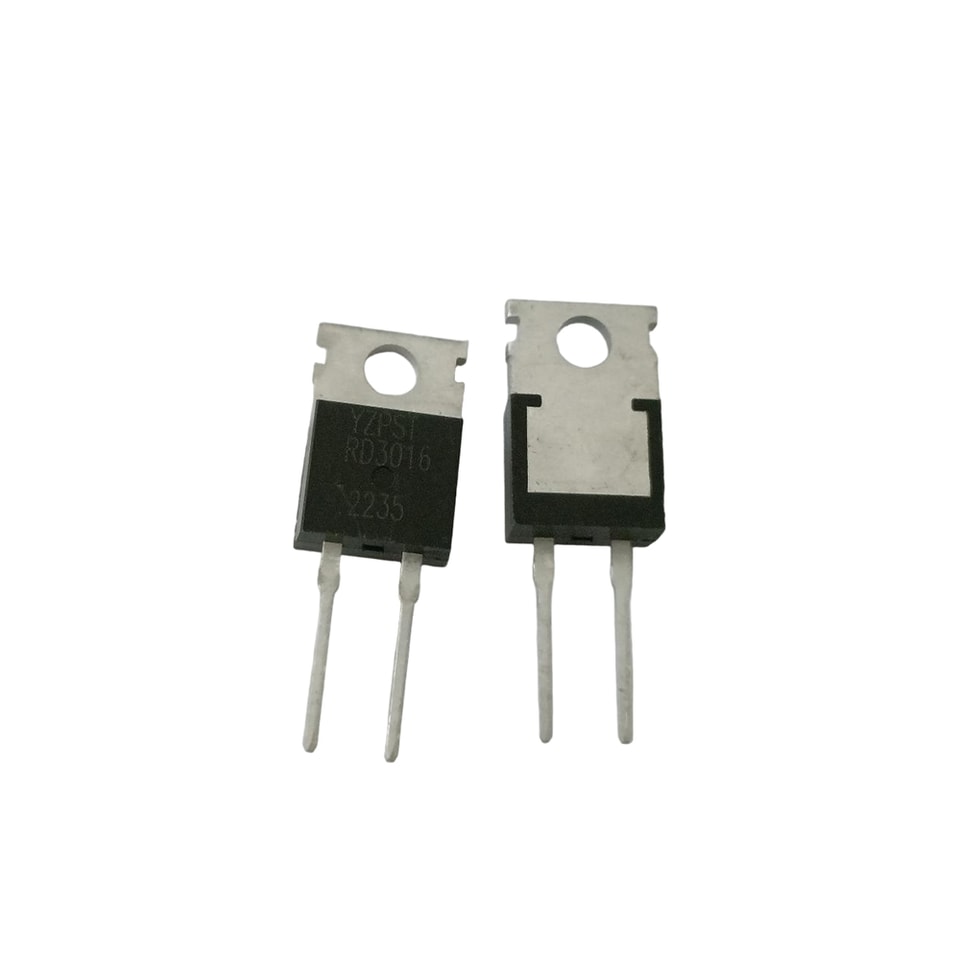

YZPST-RD3016

YZPST-D61

SCR 2P4M 2 A 600 V en boîtier TO-126 à fort dv/dt

YZPST-HD6025

TRIAC YZPST-BTA316B-800C

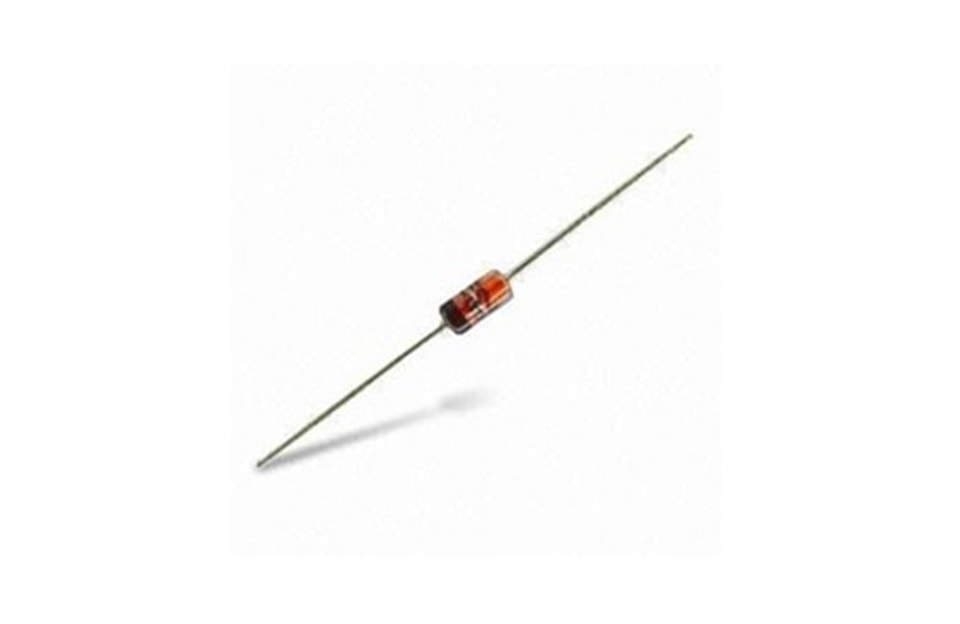

diodes Zener planaires épitaxiales au silicium BZX0V8 de YZPST
