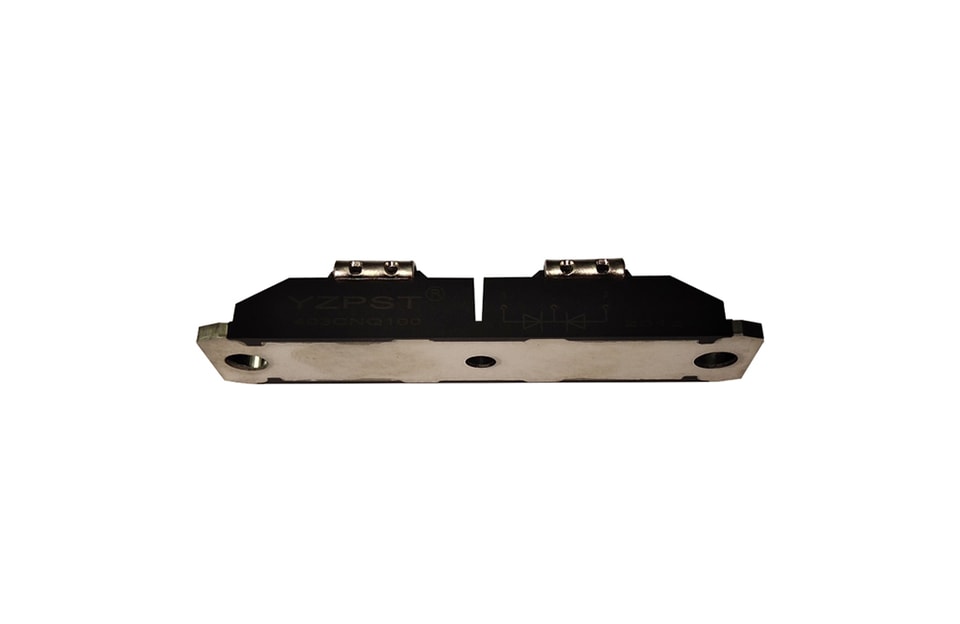

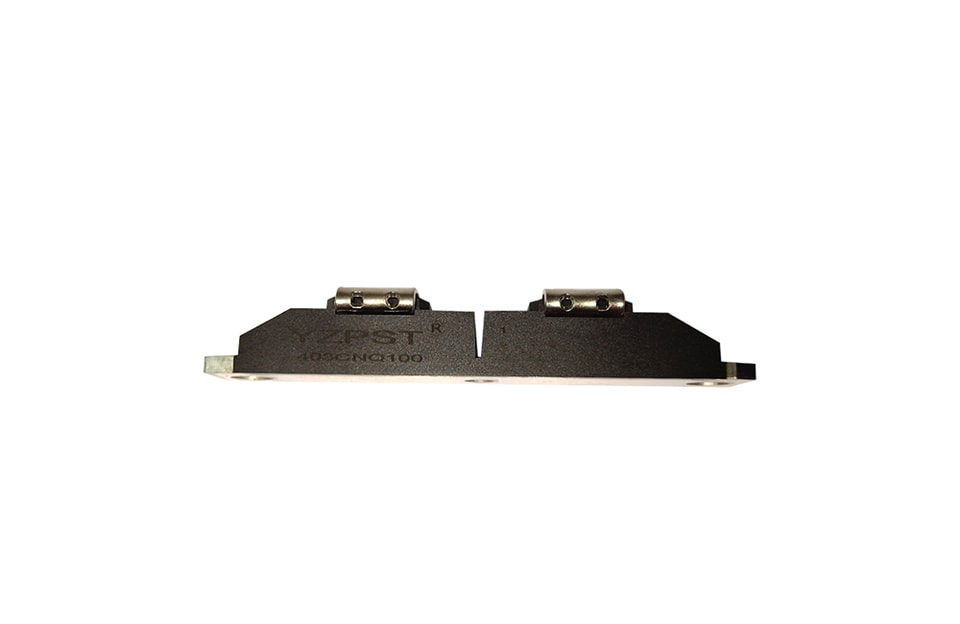

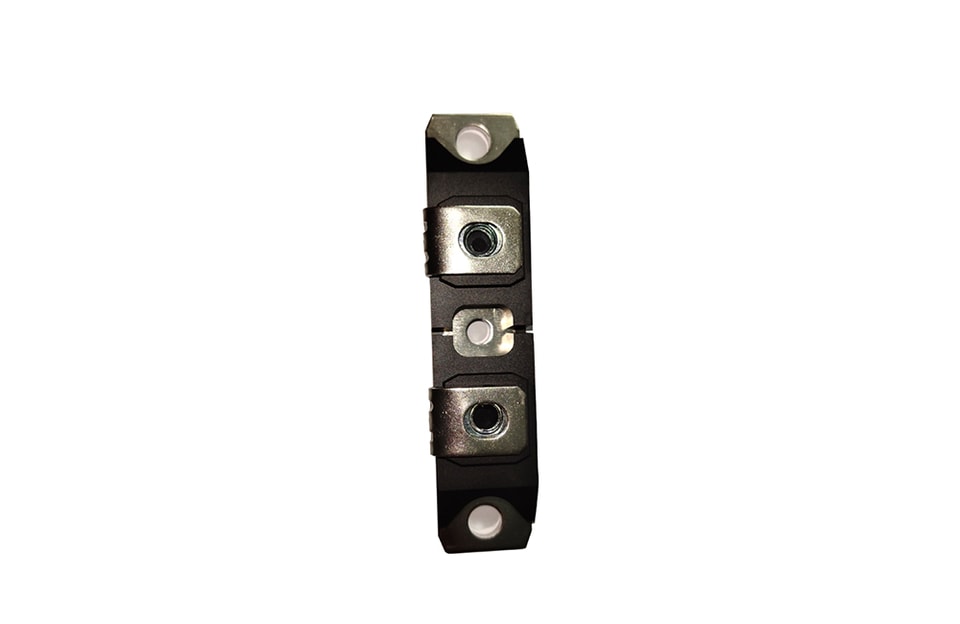

YZPST-400DK100
Astuce : indiquez la référence du composant, la tension/le courant cible ainsi que l’environnement d’utilisation.
Téléchargements et fichiers techniques
CARACTÉRISTIQUES
Fonctionnement à Tj de 175°C
Module à prise médiane
Faible chute de tension directe
Fonctionnement à haute fréquence
Anneau de garde pour une robustesse accrue et une fiabilité à long terme
Sans plomb (Pb)
Conçu et qualifié pour un usage industriel
Applications typiques
Alimentations à découpage à fort courant
Alimentations de galvanoplastie
Système d’onduleur
Convertisseurs
Roue libre
Poste de soudage
Protection contre l’inversion de polarité
Valeurs nominales de tension | |||
PARAMÈTRE | SYMBOLE | JDS400DK100 | UNITÉ |
Tension inverse continue maximale | VR | 100 |
V |
Tension inverse crête de service maximale | VRWM | 100 | |
PRINCIPALES CARACTÉRISTIQUES ET VALEURS NOMINALES | |||
SYMBOLE | CARACTÉRISTIQUES | VALEURS | UNITÉ |
IF(AV) | Forme d’onde rectangulaire | 400 | A |
VRRM |
| 100 | V |
IFSM | Tp= sinusoïde de 5 µs | 22000 | A |
VF | 200 AcrêteTJ=125℃(par branche) | 0.70 | V |
TJ | Plage | -55 à 175 | ℃ |
VALEURS MAXIMALES ABSOLUES | |||||
PARAMÈTRE | SYMBOLE | CONDITIONS DE TEST | VALEURS | UNITÉ | |
Courant moyen maximal direct par jambe
Courant par dispositif |
IF(AV) |
Cycle de service de 50 % à T = 142 ºC, forme d’onde rectangulaire | 200 |
A | |
400 | |||||
Courant de surtension maximal non répétitif d’un cycle, par branche |
IFSM | sinusoïde de 5 µs ou impulsion rect. de 3 µse | Après toute condition de charge nominale et avec la valeur nominale VRRMAppliquée | 22000 |
A |
sinusoïde de 10 ms ou impulsion rect. de 6 ms | 2750 | ||||
Énergie d’avalanche non répétitive par branche | EAS | TJ=25℃,IAS=13 A, L=0,2 mH | 16.5 | mJ | |
Courant d’avalanche répétitif par branche |
IAR | Courant décroissant linéairement jusqu’à zéro en 1 µs Fréquence limitée par TJ max. VA=1,5xV typique |
1 |
A | |
SPÉCIFICATIONS ÉLECTRIQUES | |||||
PARAMÈTRE | SYMBOLE | CONDITIONS DE TEST | VALEURS | UNITÉ | |
Chute de tension directe maximale par branche |
VF(1) M | 200 A |
TJ=25℃ | 0.8 |
V |
400 A | 0.95 | ||||
200 A |
TJ=125℃ | 0.70 | |||
400 A | 0.85 | ||||
Courant de fuite inverse maximal par branche |
IRM(1) | TJ=25℃ |
VR= V nominaleR | 2.5 |
mA |
TJ=125℃ | 40 | ||||
Capacité de jonction maximale par branche | CT | VR = 5 VCC (plage du signal de test 100 kHz à 1 MHz) 25 ºC | 4150 | pF | |
Inductance série typique par branche | LS | Du sommet du trou de borne au plan de montage | 6.0 | nH | |
Taux maximal de variation de la tension | dV/dt | V nominaleR | 10000 | V/μs | |
