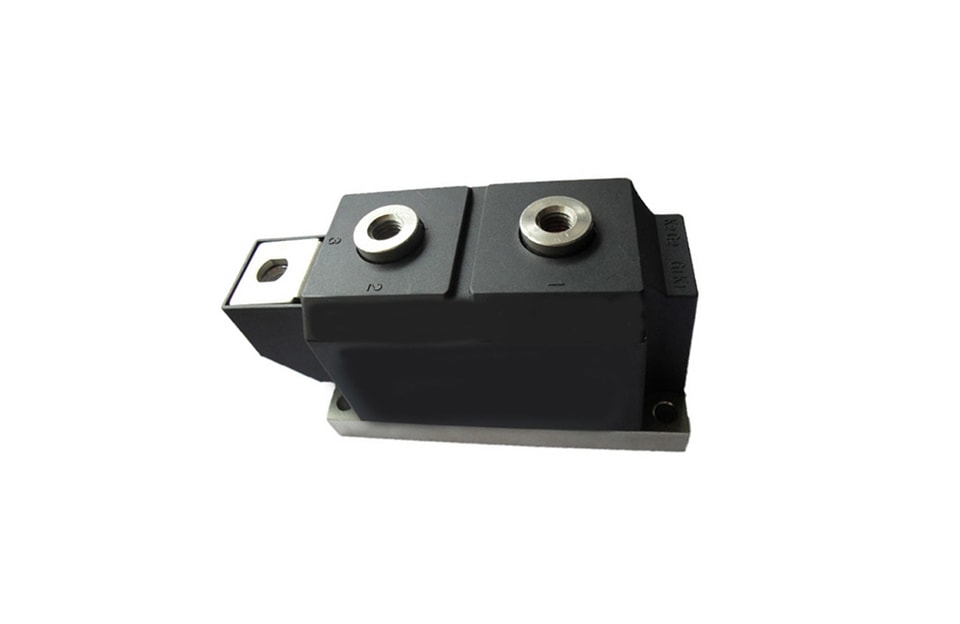

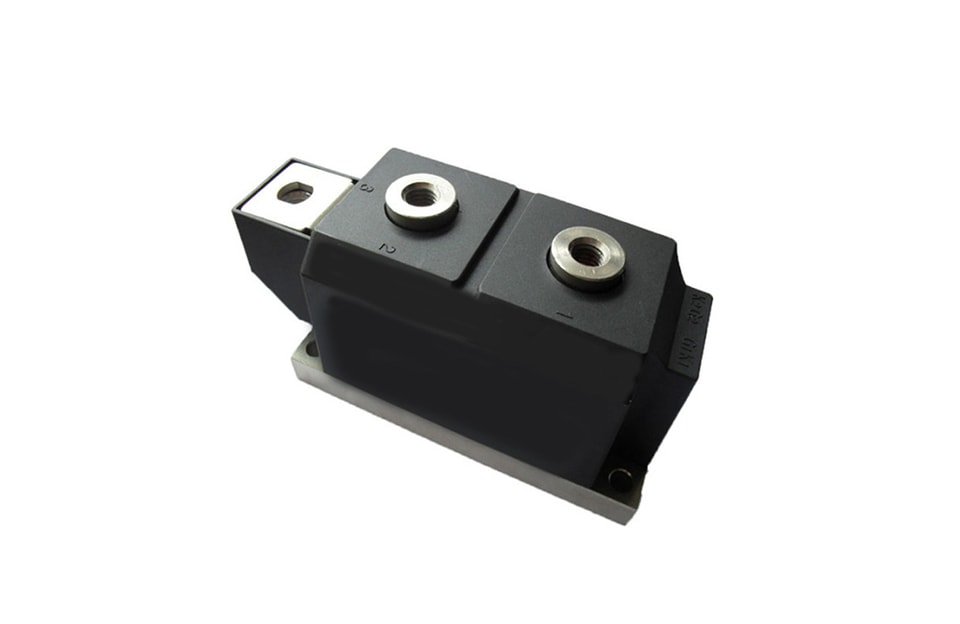

YZPST-MD3-800-44-N-D
Caractéristiques
· Transfert de chaleur à travers la plaque de base métallique isolée en céramique d'oxyde d'aluminium
· Joints brasés durs pour une fiabilité élevée
Applications typiques
· Redresseur pour applications d'entraînement
· Redresseurs pour UBS
· Chargeurs de batterie
BLOCAGE
|
Symbole |
Condition |
Ratings |
Unit |
|
V RRM V RSM |
T j = T j Max. |
4400 4500 |
V |
|
I RRM |
AtV RRM uff0c Single phase uff0c half wave uff0c T j = T j Max. |
30 |
mA |
|
V I SOL |
a.c 50HZ,r.m.s,1S/1min |
3600/3000 |
V |
CONDUCTING
|
Symbole |
Condition |
Ratings |
Unit |
|
I F(AV) |
T C = 85 0C; 1800 sine |
800 |
A |
|
I F( RMS ) |
T C = 85 0C; 1800 sine |
1256 |
A |
|
I FSM |
T j = T j Max. ; t = 10 ms (50 Hz); sin |
23000 |
A |
|
I 2 t |
T j = T j Max. ; t = 10 ms (50 Hz); sin |
2600 |
kA 2 S |
|
V F(TO) |
Tj= Tj Max. |
0.9 |
V |
|
r F |
Tj= Tj Max. |
0.37 |
mΩ |
|
V FM |
Courant en état actif 2512 A uff0c T j = 25 0C |
1.77 |
V |
|
T rr |
Tj= 125 0C I F =120A di/dt=1000A/us V R =1200V |
- |
ns |
Caractéristiques électriques
|
Symbole |
Condition |
Ratings |
Unit |
|
R th(j-c) |
Par module |
0.025 |
0C /W |
|
R th(c-h) |
Par module |
0.008 |
0C /W |
|
T j |
|
- 4 0 0~ 0+ 1 50 |
0C |
|
T stg |
|
- 4 0 0~ 0+ 1 25 |
0C |
|
M |
mounting torque |
9 |
Nm |
|
couple terminal |
18 |
Nm |
|
|
W |
|
- |
g |
Pour plus d'informations sur Module de diode veuillez télécharger le fichier PDF ci-dessus nommé " YANGZHOU POSITIONING TECH CO Power thyristor and diode parts "
