Caractéristiques
- Boîtier standard international SOT-227
- VF très faible
- Pertes de commutation extrêmement faibles
- Faibles valeurs de IRM
- DBC en cuivre isolé en interne
- Boîtier isolé (V1so = 2500 VRMS)

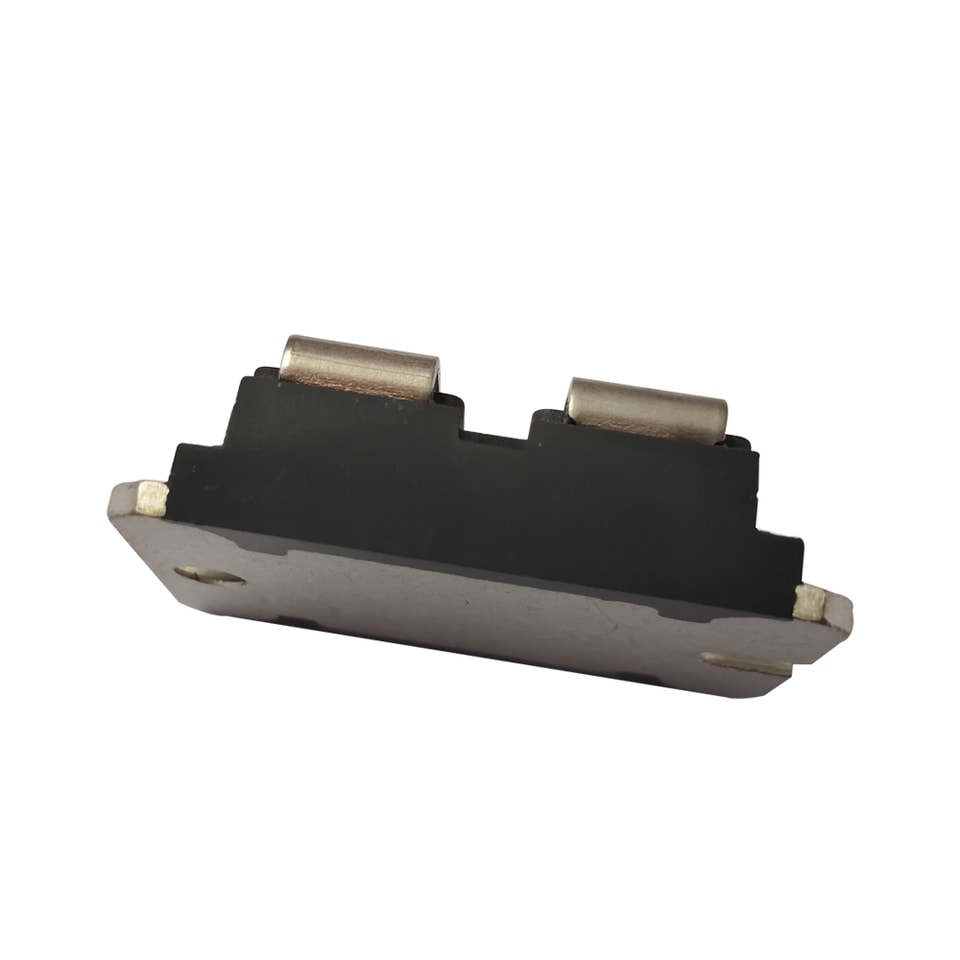

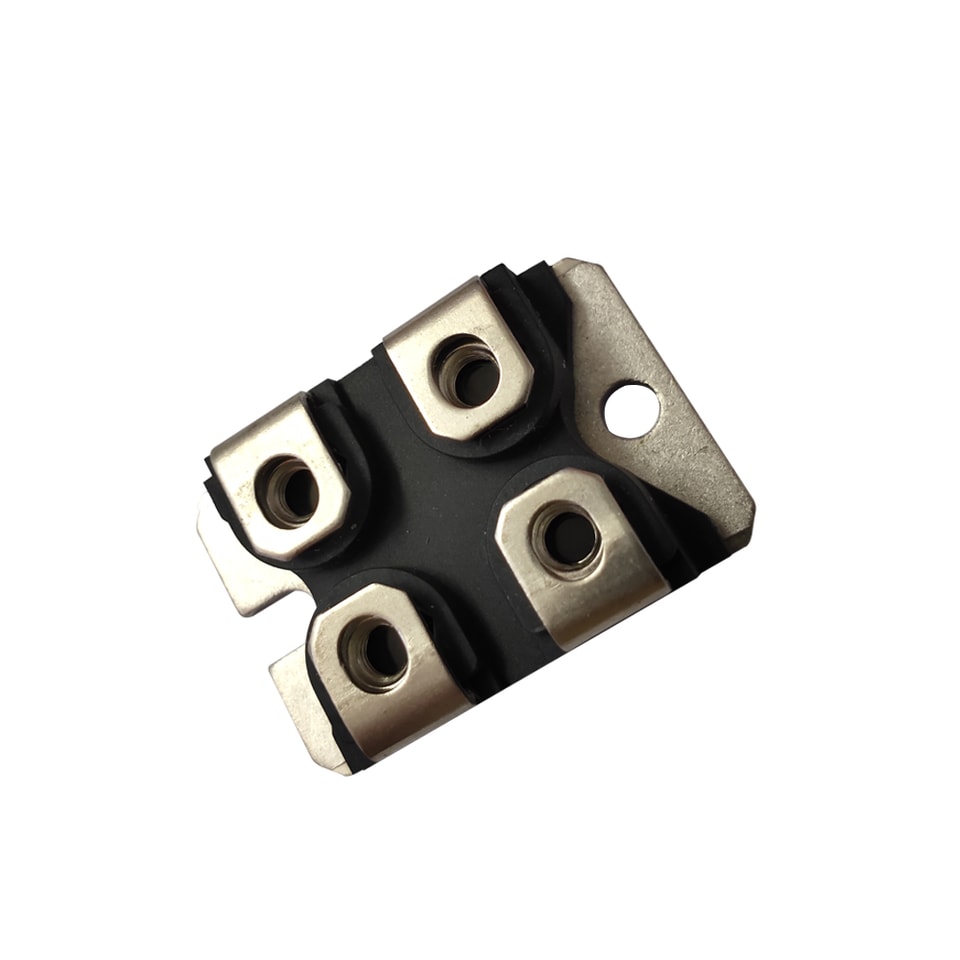

VISUEL PRODUIT01 / GALERIE
COMPOSANT DE PUISSANCE
YZPST-CK1S/CK2S 2x120 - 200
✓Informations techniques du produit✓Assistance à la sélection selon l’application✓Demande de renseignements basée sur le catalogue et les besoins
E-mailinfo@yzpst.net
Téléphone+86 138 0527 8321
Astuce : indiquez la référence du composant, la tension/le courant cible ainsi que l’environnement d’utilisation.
CENTRE DE DOCUMENTATION
Téléchargements et fichiers techniques
http://www.youtube.com/channel/UCZ3mV8GmGNcX4WcYEoWX-_g/featured
Applications
- Redresseurs pour alimentations à découpage (SMPS)
- Diode de roue libre dans les convertisseurs basse tension
Avantages
- Fonctionnement du circuit très fiable
- Pointes de tension faibles pour des circuits de protection réduits
- Commutation à faible bruit
- Faibles pertes
Caractéristiques maximales | ||||
Symbole | Conditions d’essai | Valeurs nominales | Unités | |
IFRMS | 150 | A | ||
IFAVM |
0
Tc =105 °C ; rectangulaire d=0,5 ; par diode | 120 | ||
0
Tc =105 °C ; rectangulaire d=0,5 ; par module | 240 | |||
IFSM |
0
TVJ = 45 °C ; tp = 10 ms (50 Hz) sinusoïdal | 1600 | ||
Es |
0
IAS = 20 A ; L = 180 μH ; TVJ = 25 °C ; non répétitif | 0.51 | mJ | |
IAR | VA=1,5×VRRM typ. ; f=10 kHz ; répétitif | 2.5 | A | |
TVJ | -40 à +150 | C | ||
TSl9 | -40 à +150 | |||
Ptot |
0
Tc=25 °C | 350 | W | |
Md | Couple de montage (M4) | 1,1-1,5 | Nm | |
Couple de serrage des bornes (M4) | 1,1-1,5 | |||
Poids | Typique | 30 | 9 | |
V1SOl | 50/60 Hz RMS Iisol<1 mA | 1 seconde | 3000 | V |
1 minute | 2500 | |||
Caractéristiques électriques et thermiques | |||||
Symbole | Conditions d'essai | Valeurs | Unités | ||
Typ. | Max. | ||||
IR |
0
VR=VRRM ; TvJ=25 °C (largeur d'impulsion=5 ms, rapport cyclique <2,0 %) | 2 | mA | ||
VR=VRRM ; TvJ=125 °C (largeur d'impulsion=5 ms, rapport cyclique <2,0 %) | 40 | ||||
VF |
0
IF =120 A ; TvJ=125 °C | 0.85 | V | ||
0
IF =120 A ; TvJ=25 °C | 0.95 | ||||
0
IF =240 A ; TVJ=125 °C | 1.2 | ||||
R thJC | Jonction vers boîtier | Par bras | 0.90 | C/W | |
Total | 0.4 | ||||
R thCH | 0.10 | ||||
Pour plus d'informations sur le module Schottky, veuillez télécharger le fichier PDF ci-dessus intitulé « YANGZHOU POSITIONING TECH CO Power thyristor and diode parts »
