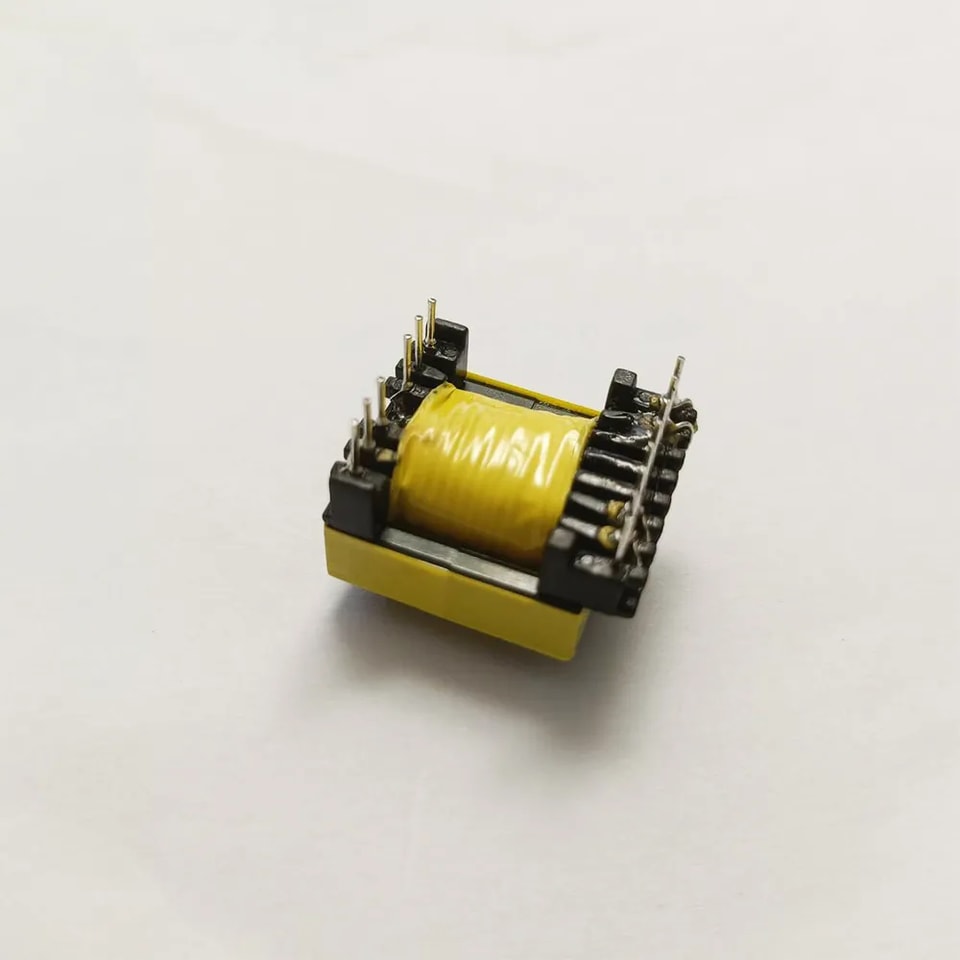

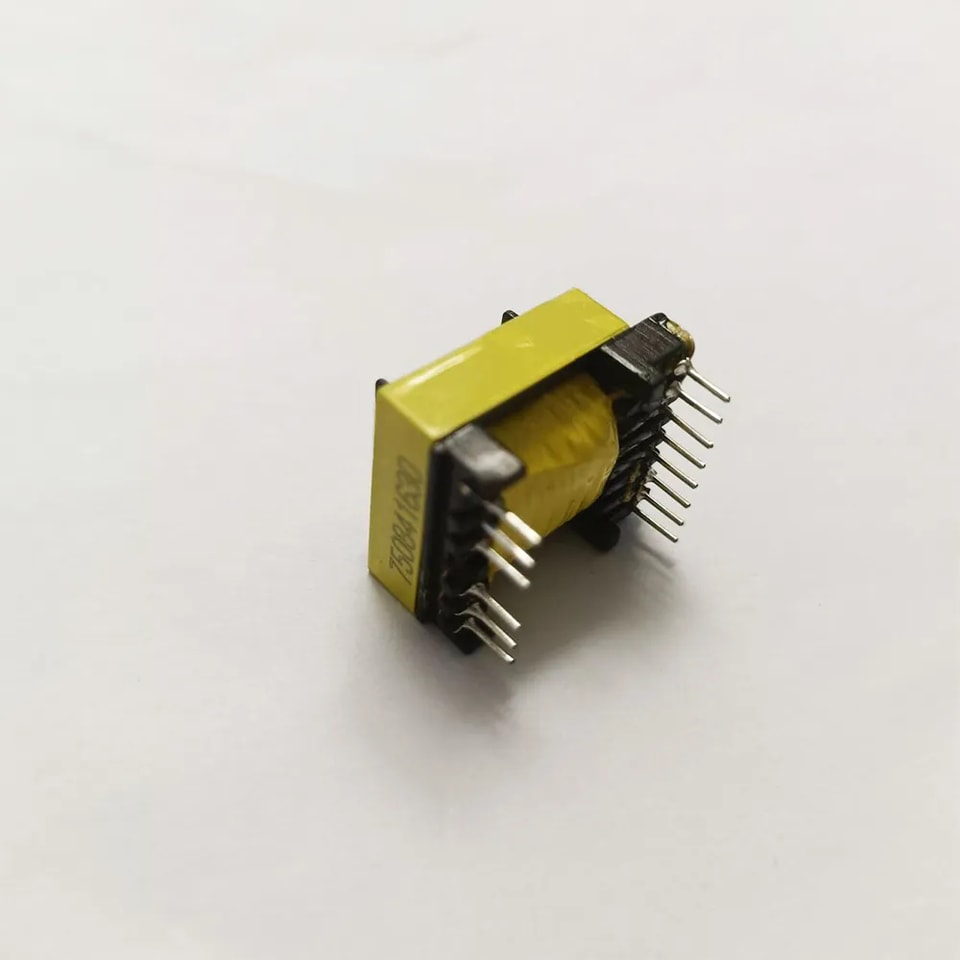

Transformateur YZPST-EF25 70,0 mH
Astuce : indiquez la référence du composant, la tension/le courant cible ainsi que l’environnement d’utilisation.
Téléchargements et fichiers techniques

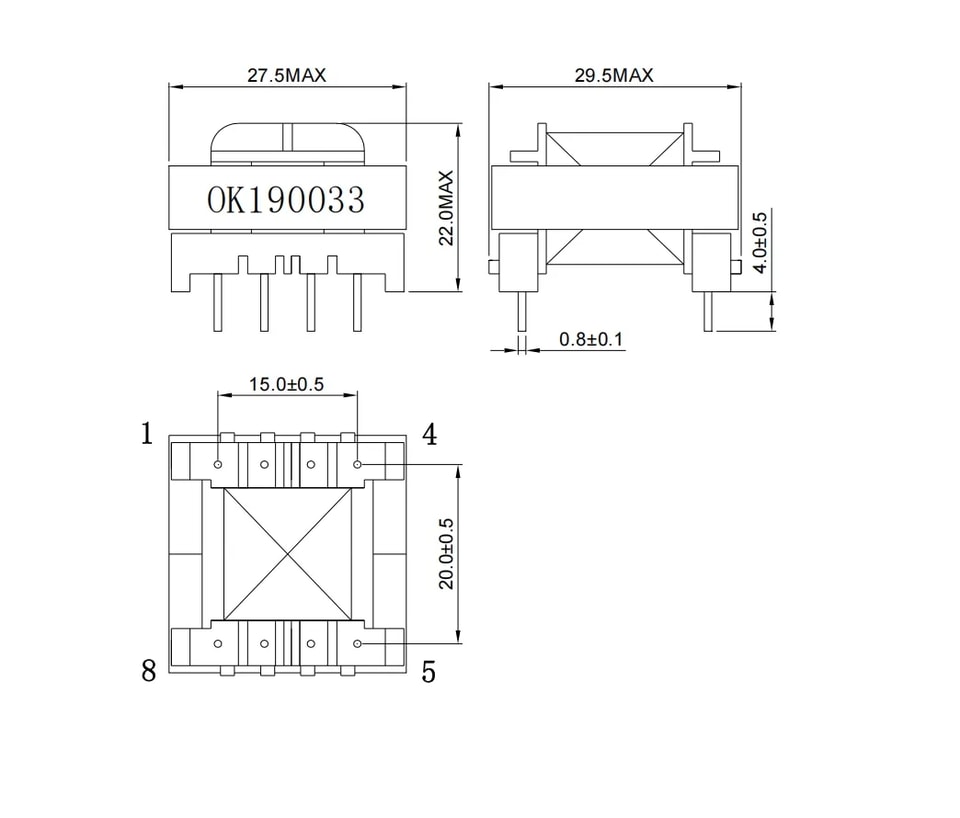

DIMENSIONS HORS TOUT :(UNITÉ : mm)

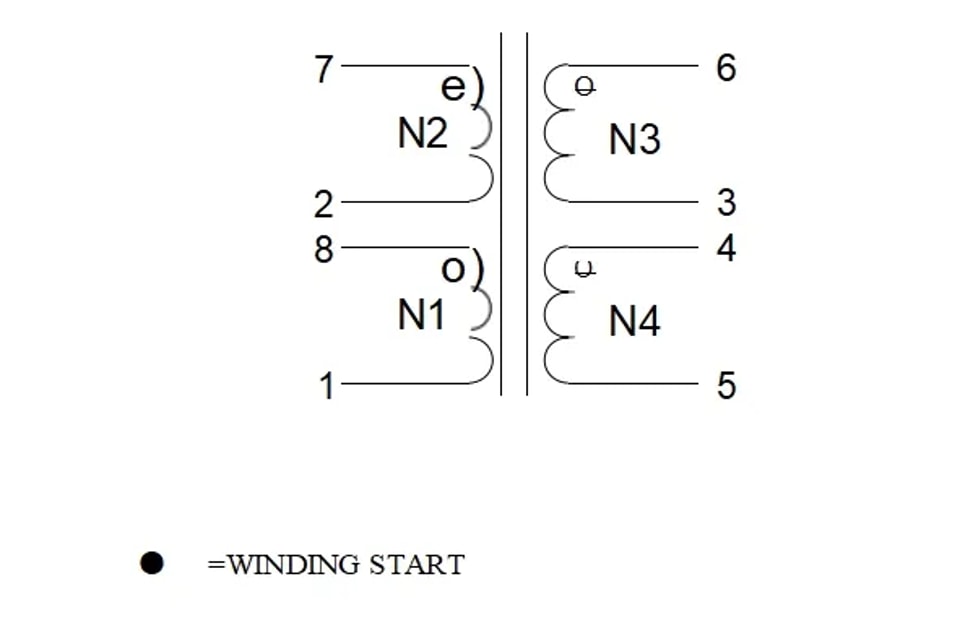

SCHÉMA :
ENROULEMENT :
ENR | BORNE | SECTION DU FIL | NOMBRE DE TOURS | RUBAN | REMARQUE |
N1 | 1-8 | QA-1-0.20/155℃ | 550 | 1 |
|
N2 | 7-2 | QA-1-0.45/155℃ | 6 |
1 |
|
N3 | 6-3 | QA-1-0.45/155℃ | 6 |
| |
N4 | 4-5 | QA-1-0.45/155℃ | 4 | 2 |
|
Remarque : les broches 1 à 4 de l’enroulement N1 font face à la machine ; les enroulements N2/N3/N4 avec les broches 5 à 8 font face à la machine | |||||
PARAMÈTRE TECHNIQUE
N° | DÉSIGNATION | MESURÉ POINT | DONNÉES TECHNIQUES | CONDITIONS D’ESSAI |
1 | INDUCTANCE | 8-1 | 70.0mH±10% | 10KHZ 0.3V LCZ1062 |
|
|
|
|
|
|
|
|
|

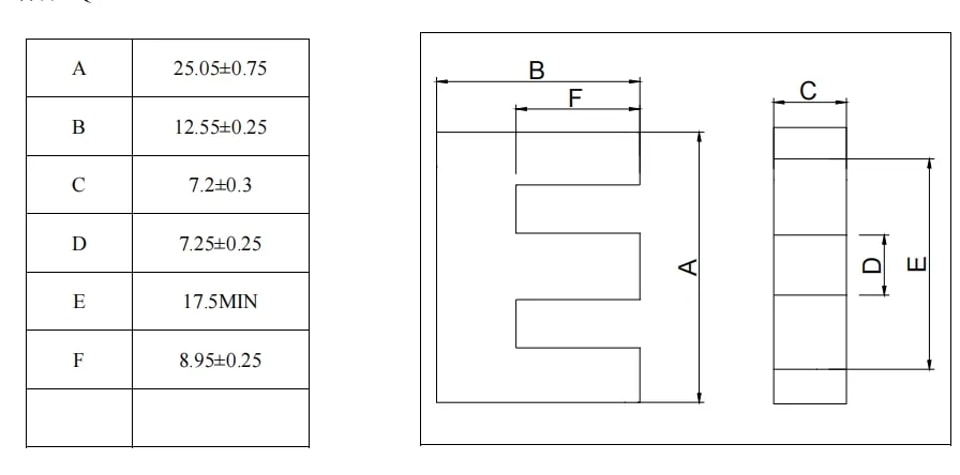

DIMENSIONS DU NOYAU : (UNITÉ : mm) QP4A
