COMPOSANT DE PUISSANCE

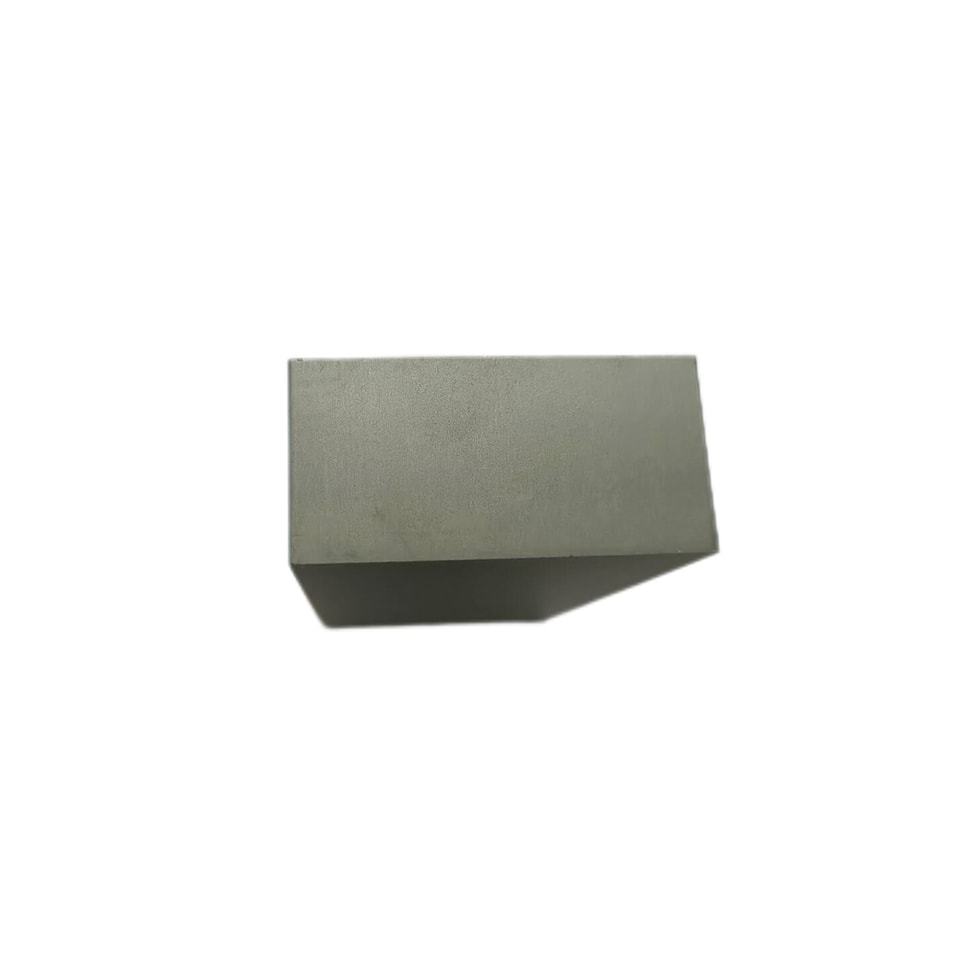

Barre en ferrite YZPST-101.6x50.8x25.4
✓Informations techniques du produit✓Assistance à la sélection selon l’application✓Demande de renseignements basée sur le catalogue et les besoins
E-mailinfo@yzpst.net
Téléphone+86 138 0527 8321
Astuce : indiquez la référence du composant, la tension/le courant cible ainsi que l’environnement d’utilisation.
CENTRE DE DOCUMENTATION
Téléchargements et fichiers techniques
Barreau de ferrite YZPST-101.6x50.8x25.4

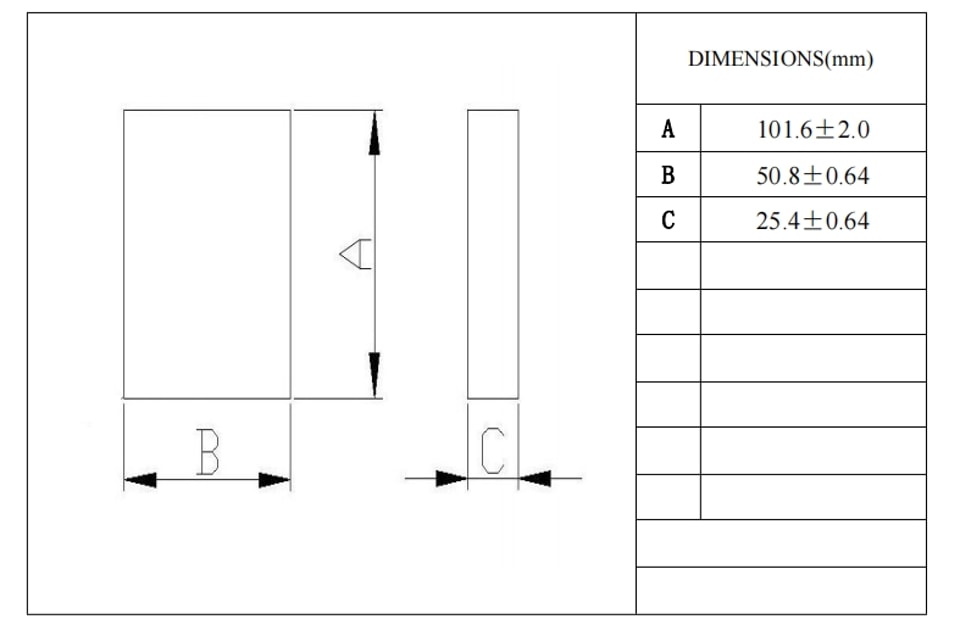

DIMENSIONS (mm)
PARAMÈTRES | |
Facteur du noyau C1 | \ mm-1 |
Longueur effective Le | \ mm |
Section efficacea Ae | \ mm2 |
Volume effectif Ve | \ mm3 |
Approx. Poids | 645 g/jeu |
CARACTÉRISTIQUES DU MATÉRIAUCARACTÉRISTIQUES
| Caractéristique | Symbole | Unité | PTS40 | |
| Perméabilité initiale | ui | \ | 2300±25% | |
| mT | 25℃ | 510 | ||
| Densité de flux de saturation | Bs | （1000 A/m） | 100℃ | 390 |
| Rémanence | Br | mT | 120 | |
| Coercitivité | Hc | A/m | 13 | |
| 25℃ | \ | |||
| Pertes de puissance | Pc | kW/m3 | 60℃ | 550 |
| f=100 kHz，B=200 mT | 100℃ | 410 | ||
| Température de Curie | Tc | ℃ | >230 | |
| Résistivité | ρ | Ω*m | 6.5 | |
| Densité | d | kg/m3 ×103 | 4.8 | |
| Remarque：Le valeurs ont été obtenues avec toriques cœurs at température ambiante sauf sauf indication contraire | ||||
Maximum puce off：
- Leprofondeurde la fissure dans le sol surface ne doit être no pas dépasser à 0,3 mm, la longueur est ne pas dépasser doit pas dépasser 1/4, longueur de prolonger la ligne. Dans l' une surface non rectifiée, l' profondeurla profondeur ne doit pas dépasser 0,5 mm, la longueur ne doit pas dépasser1/3 de la longueur de prolonger la ligne.

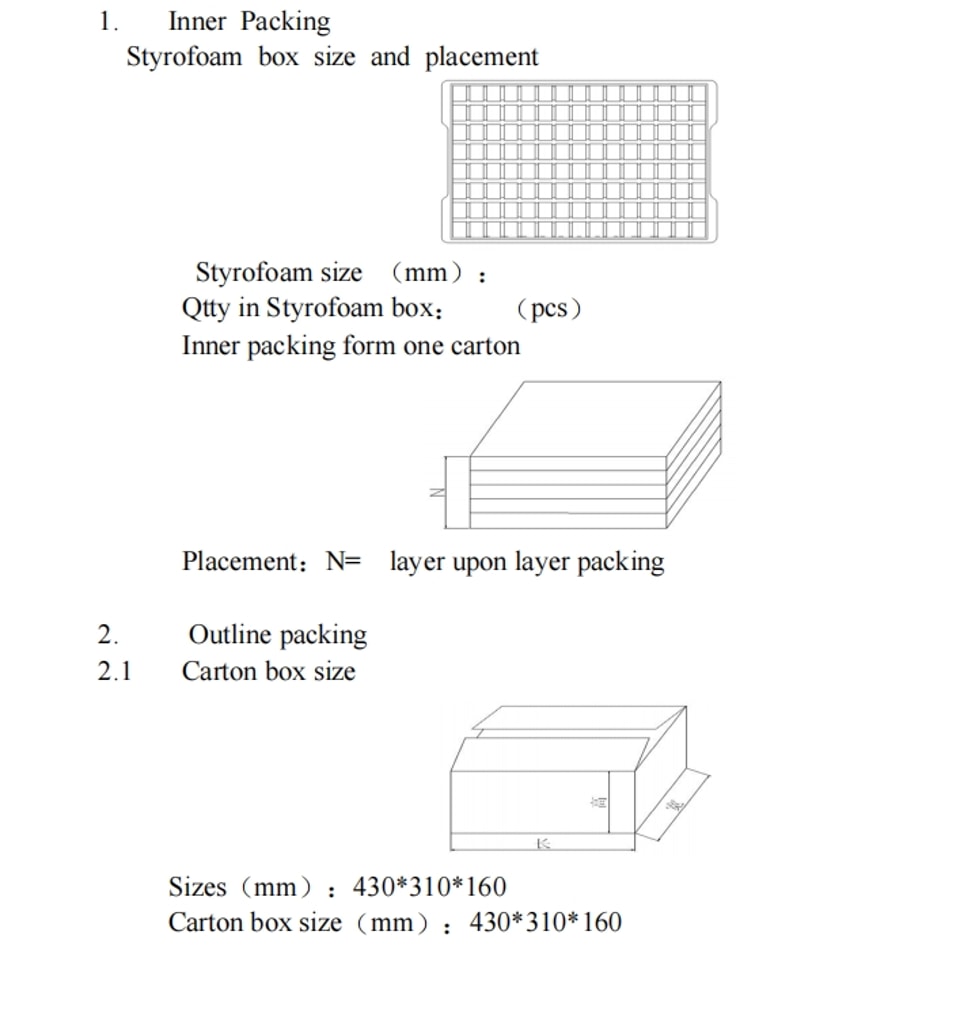

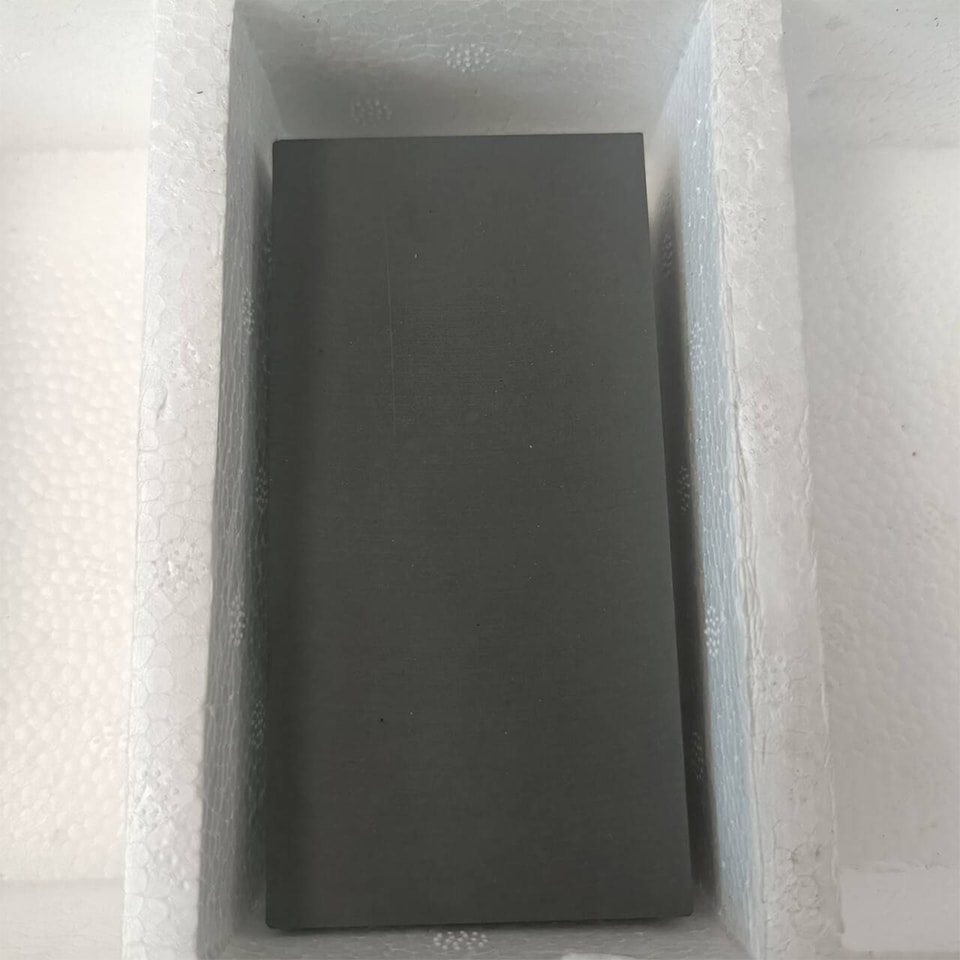

EMBALLAGE :
Aucun contenu produit supplémentaire n’est disponible.
