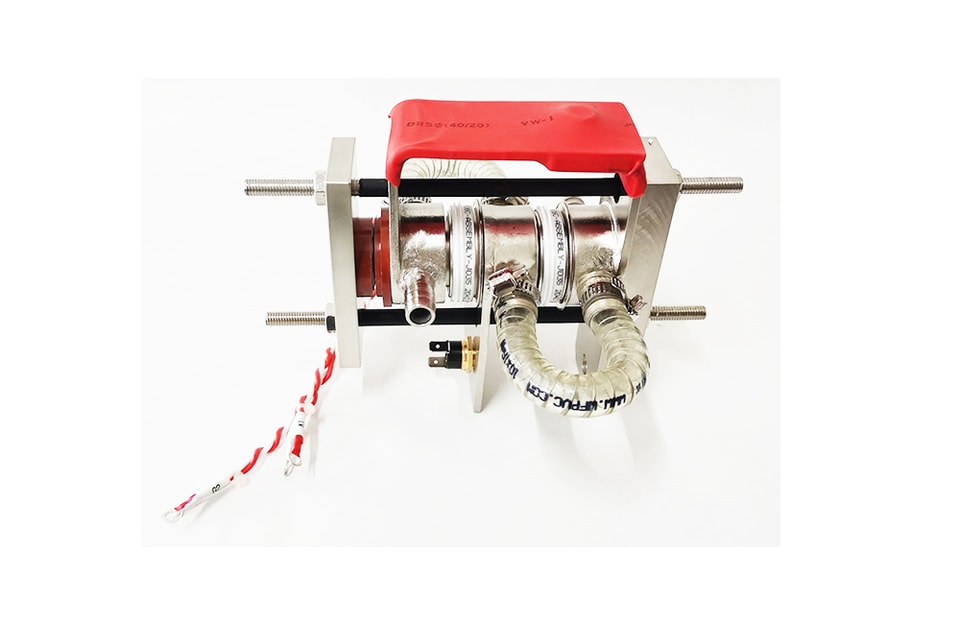

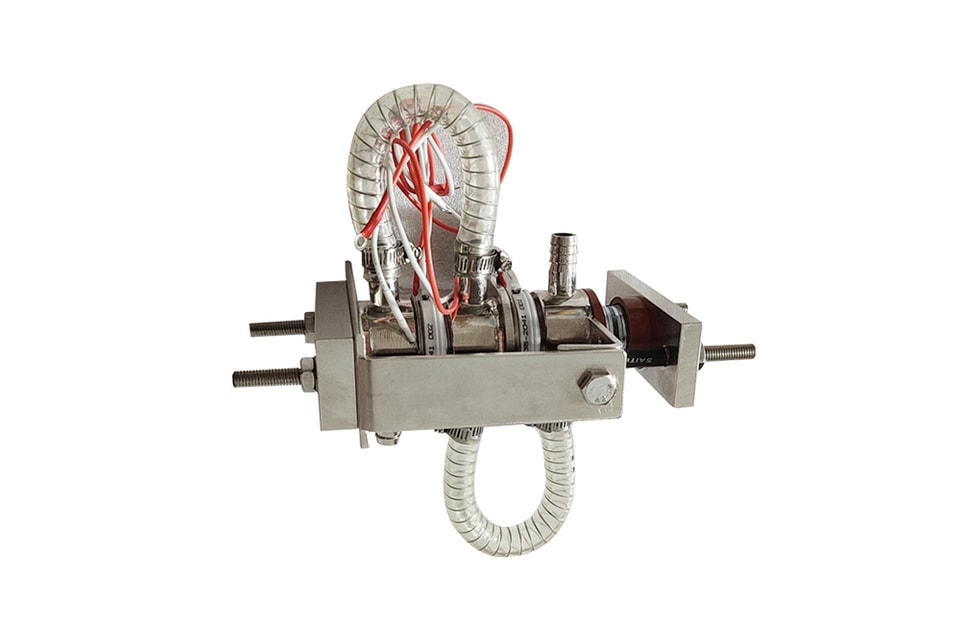

YZPST-KP641-16E
ENSEMBLE DE THYRISTOR HAUTE PUISSANCE POUR APPLICATIONS DE COMMANDE DE PHASE
YZPST-KP641-16E
Caractéristiques :
. Toute structure diffusée
. Configuration de la grille d'amplification
. Capacité de blocage jusqu'à 1600 volts
. Temps de coupure maximum garanti
. Capacité élevée de dV/dt
. Dispositif assemblé sous pression
CARACTÉRISTIQUES ÉLECTRIQUES ET NOTATIONS
|
Paramètre |
Symbole |
Maximu m Limites |
Unités |
Conditions |
|
Tension inverse de crête répétitive |
V RRM |
1600 |
V |
|
|
Tension de crête répétitive hors état |
V DRM |
1600 |
V |
|
|
Valeur moyenne du courant passant |
I T (AV) |
641 |
A |
Sinusoïdale,180 o conduction, T sink =70 ℃ |
|
Pic de surtension d'un cycle Courant (non répétitif) |
Je TSM |
9900 |
A |
10,0 ms (50 Hz), forme d'onde sinusoïdale 180 o conduction, T j = 125 ℃ |
|
|
Je RRM |
30 |
mA |
Tj = 125 ℃ |
|
|
Je DRM |
30 |
mA |
Tj = 125 ℃ |
|
Peak on-state voltage |
V TM |
1.5 |
V |
Tj = 125 ℃ I TM =1000A |
|
Tension de seuil |
V T (TO) |
0.99 |
V |
T j =1 25 ℃ |
|
Résistance en pente |
r T |
0.52 |
mΩ |
T j =1 25 ℃ |
|
Puissance moyenne dissipée par grille |
P G (AV) |
3 |
W |
|
|
Courant de grille |
Je GT |
300 |
mA |
V D = 6 V;R L = 3 ohms;T j = +25 ℃ |
|
Tension de grille |
V GT |
3.5 |
V |
V D = 6 V;R L = 3 ohms;T j = 0-125 ℃ |
|
Courant de verrouillage |
I L |
1000 |
mA |
V D = 24 V; R L = 12 ohms |
|
Courant de maintien |
Je H |
300 |
mA |
V D = 24 V; I = 2,5 A |
|
Taux critique de montée de tension |
dV/dt |
1000 |
V/s |
VD=2/3VDRM |
|
Taux critique de montée d'état passant courant |
di/dt |
200 |
A/ s |
Passer de V DRM 1000 V, non répétitif |
|
Température de fonctionnement |
T |
-30-125 |
℃ |
|
|
Température de stockage |
T stg |
-30-125 |
℃ |
|
BOÎTIER ET DIMENSIONS.
