CR03 1,25 A

SCRS

CARACTÉRISTIQUES

Grille sensible

Déclenchement direct par des drivers de faible puissance et des circuits intégrés logiques

Boîtier compatible montage en surface

APPLICATIONS

Disjoncteurs différentiels (GFCI)

Commutation et commande de phase générales

Circuits d’allumage, CDI pour véhicules à 2 et 3 roues

Commande de moteur — p. ex. petits appareils de cuisine YZPST-CR03-1

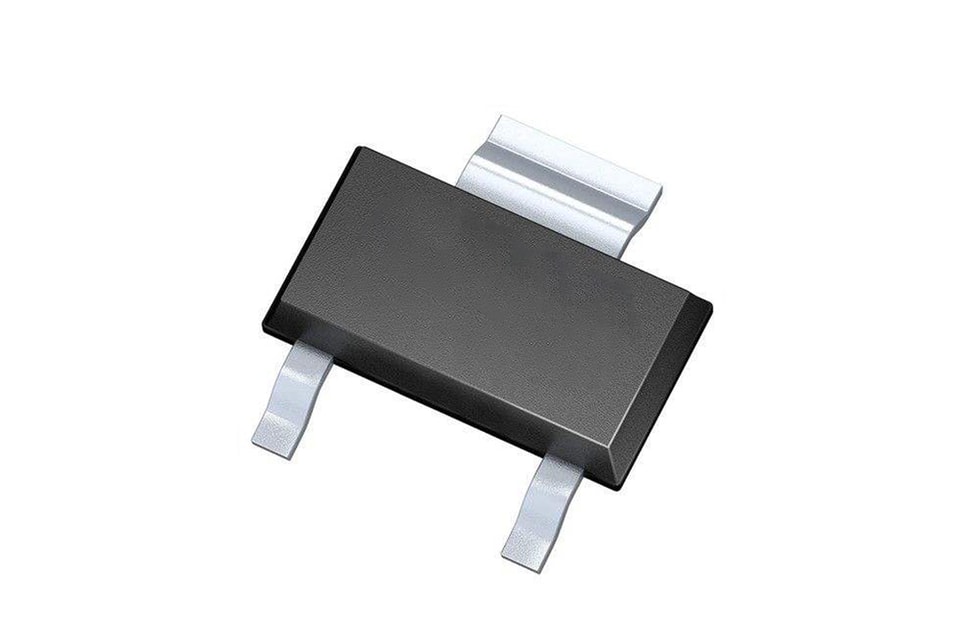

Données mécaniques du boîtier SOT-223-2L

VALEURS MAXIMALES ABSOLUES
Paramètre	Symbole	Valeur	Unité
Plage de température de jonction de stockage	Tstg	-40 ~150	℃
Plage de température de jonction en service	Tj	-40~125	℃
Tension de blocage crête répétitive (T =25℃)	VDRM	1400	V
Tension inverse crête répétitive (T =25℃)	VRRM	1400	V
Tension d’état bloqué de crête de surtension non répétitive	VDSM	V_DRM+100	V
Tension inverse crête non répétitive	VRSM	V_RRM+100	V
Courant efficace à l’état passant	IT(EFF)	1.25	A
Courant de crête de surtension non répétitif à l’état passant (angle de conduction 180° , F=50 Hz)	ITSM	20	A
I2Valeur t pour le pouvoir fusible (tp=10ms)	I2t	2.0	A2S
Taux critique d’augmentation du courant à l’état passant (I =2×IGT, tr ≤ 100 ns)	di/dt	50	A/μS
Courant de crête de gâchette	IGM	1.0	A
Dissipation de puissance moyenne de grille	PG(AV)	0.1	W
Maximumdtempérature de la jonction de soudageObjectifs(pendant10 secondes mmaximum)	T_L	260	℃
Niveau ESD	HBM	Classe 3 (4000-16000 V)
Niveau de sensibilité à l’humidité	MSL	Trois niveaux (30℃, 60 % HR, 168 h)

CARACTÉRISTIQUES ÉLECTRIQUES (T=25℃ sauf indication contraire)
Symbole	Condition d’essai	Valeur			Unité
Symbole	Condition d’essai	MIN.	TYP.	MAX.	Unité
IGT	V =12V R =140Ω	20	50	100	µA
VGT	V =12V R =140Ω	-	0.8	1.0	V
VGD	V_D=V_DRMTj=125℃ R=1KΩ	0.2			V
I_L	I_G=1.2I_GT	-	-	6	mA
I_H	IT = 50 mA	-	-	5	mA
dV/dt	VD=600 V, RGK=1 kΩ, Tj=110 ℃	100	-	-	V/μs

CARACTÉRISTIQUES STATIQUES
Symbole	Paramètre		Valeur(MAX.)	Unité
VTM	ITM = 2,5 A tp=380 μs	Tj =25℃	1.5	V
IDRM	VD=VDRM VR=VRRM	Tj =25℃	5	μA
IRRM	VD=VDRM VR=VRRM	Tj =125℃	0.5	mA
