Réf. : YZPST-2CL2FR Diode redresseuse haute tension
2CL2FRLes diodes redresseuses haute tension de cette série adoptent une structure en méso très fiable et un procédé de diffusion ; elles sont moulées à la résine époxy dans une structure compacte.
Caractéristiques
Caractéristique d’avalanche
Plusieurs dimensions disponibles
Moulage sous vide en résine époxy, avec surface anticorrosion
Tj : -40 ℃ — +150 ℃
Applications
Générateur haute tension
Équipement de doublement de haute tension
Redresseur haute tension à usage général,
Ensemble multiplicateur de haute tension
Maximum caractéristiques nominales
Élément | Symbole | Unité | Conditions | Unité | |
Tension inverse de crête répétitive | VRRM | kV | Ta = 25 C IR = 0,02 µA | 35.0 | |
Courant direct moyen |
IF(AV) | A | 50 Hz Onde demi-sinusoïdale , charge résistive @Tbreak=50C |
100 | |
Temps de recouvrement inverse | trr | S | IF=2mA IR=4mA IRR=1mA | 100 | |
Courant de surtension direct | IFSM | A | 0,01 s @ onde demi-sinusoïdale 50 Hz | 15 | |
En fonctionnement Température | Ambiante | Ta | C |
| -40~ +125 |
Température de stockage | T stg | C |
| -40~ +125 | |
Électriques inverse (Ta=25Csauf indication indiquée )
| Tension de crête en direct | VFM | V | @ Ta = 25 C IF = 0,1 A | ≥ 50 |
| Courant inverse de crête | IRRM1 | A | @ Ta = 25 C VRM = VRRM | 2,0 max |
| IRRM2 | A | @ Ta = 100 C VRM = VRRM | 20 max |

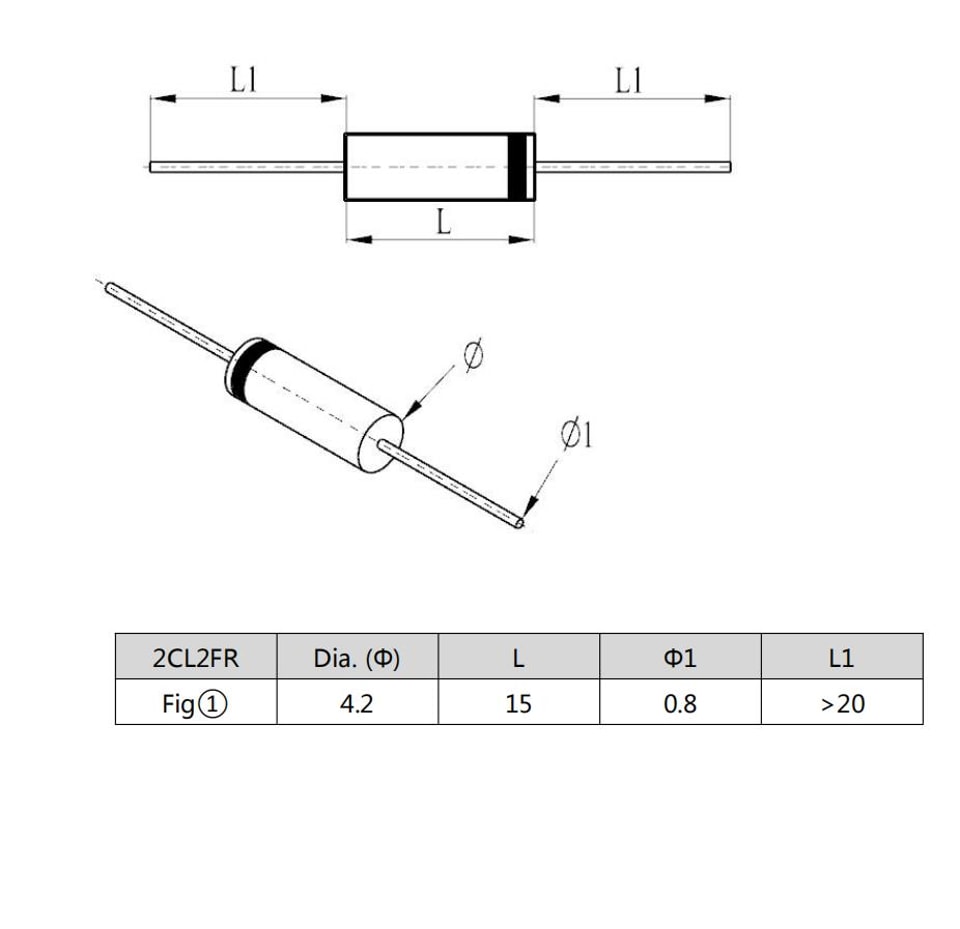

Dimensions( Unité : mm)
Pour plus d’informations surYZPST-2CL2FRveuillez télécharger le fichier PDF ci-dessus nommé «YZPST-2CL2FR-P526 "
