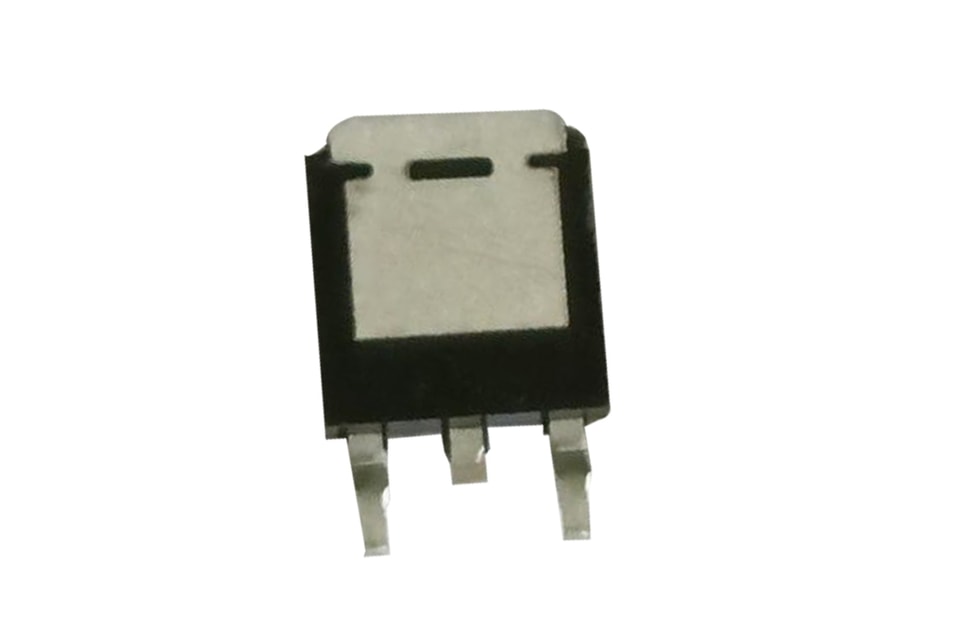

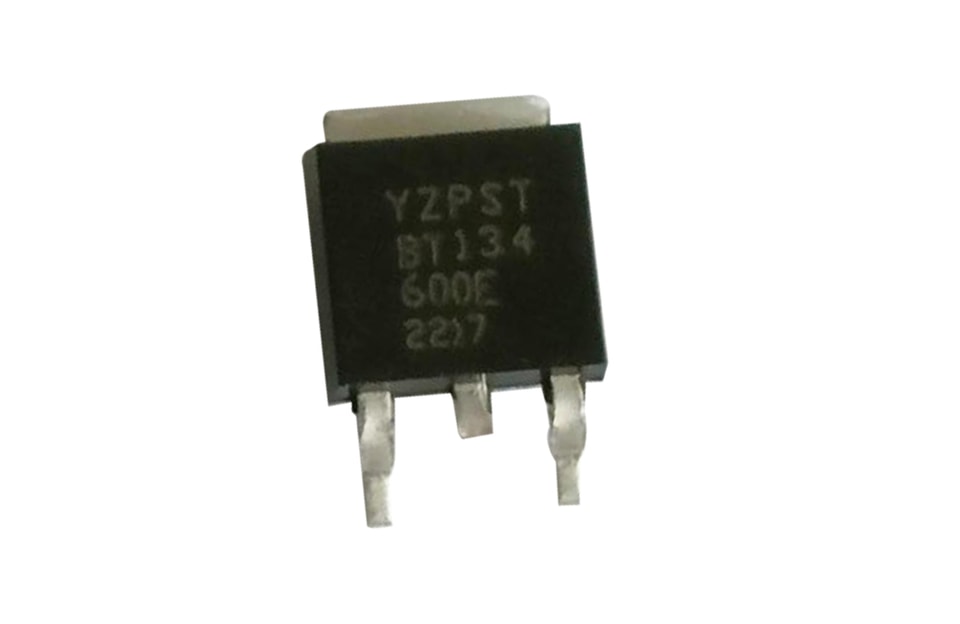

YZPST-BT134 Série TRIAC 2 A
DESCRIPTION :
La série de triacs BT134 convient à tous les types de commandes et trouve des applications telles que la commande de moteurs, l’éclairage industriel et domestique, le chauffage et la commutation statique, les régulateurs de vitesse moteur, etc.
Différentes sensibilités au courant de gâchette sont disponibles, ce qui permet d’optimiser les performances lorsqu’ils sont commandés directement par des microcontrôleurs. Homologué UL.
CARACTÉRISTIQUES PRINCIPALES
Symbole | Valeur | Unité |
IT(EFF) | 2 | A |
VDRM VRRM | 600 | V |
VTM | 1.55 | V |
VALEURS MAXIMALES ABSOLUES
| Paramètre | Symbole | Valeur | Unité |
| Plage de température de jonction de stockage | Tstg | -40 ~150 | ℃ |
| Plage de température de jonction en service | Tj | -40~125 | ℃ |
| Tension de blocage à l’état bloqué, crête répétitive (T =25℃) | VDRM | 600 | V |
| Tension inverse de crête répétitive (T =25℃) | VRRM | 600 | V |
| Courant efficace à l’état passant (T =105℃) | IT(EFF) | 2 | A |
| Courant de crête non répétitif en conduction sur une demi-onde complète, F=50 Hz | ITSM | 20 | A |
| I2Valeur t pour le pouvoir fusible (tp=10ms) | I2t | 5.1 | A2S |
| Taux critique d’augmentation du courant à l’état passant | dI/dt | 50 | A/μS |
| (I =2×I GT) | |||
| Courant de crête de gâchette | IGM | 1 | A |
| Dissipation de puissance moyenne de grille | PG(AV) | 0.1 | W |
CARACTÉRISTIQUES ÉLECTRIQUES (T=25℃sauf indication contraire)

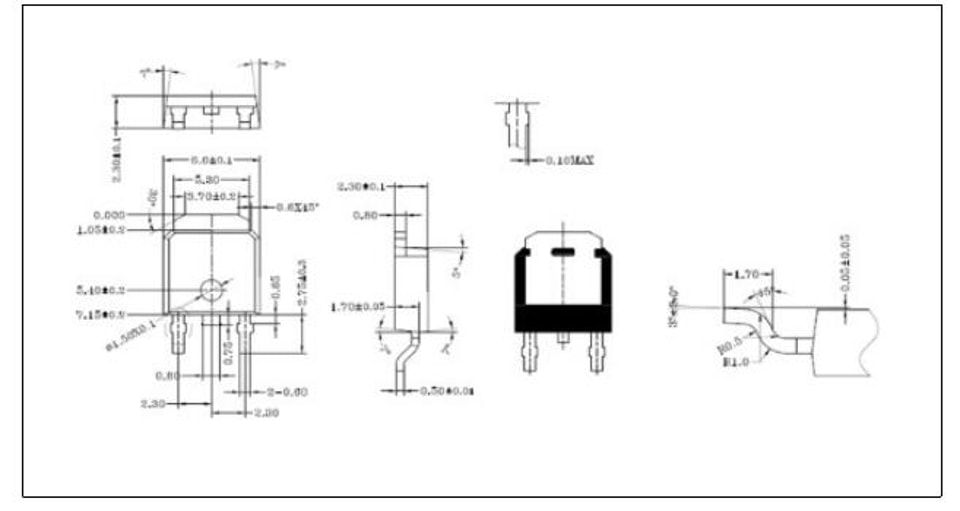

Données mécaniques du boîtier TO-252
