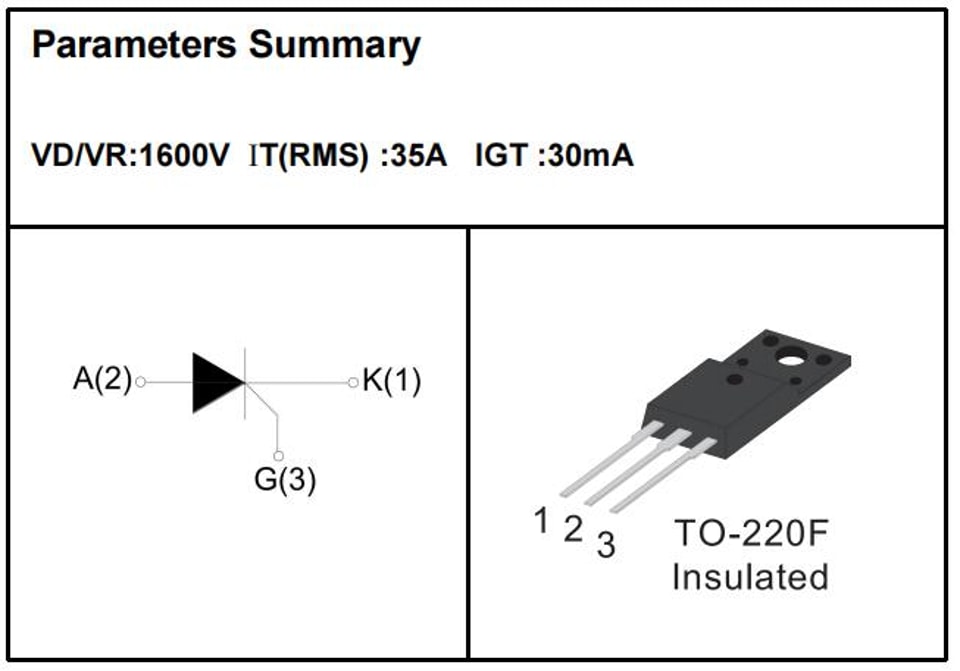

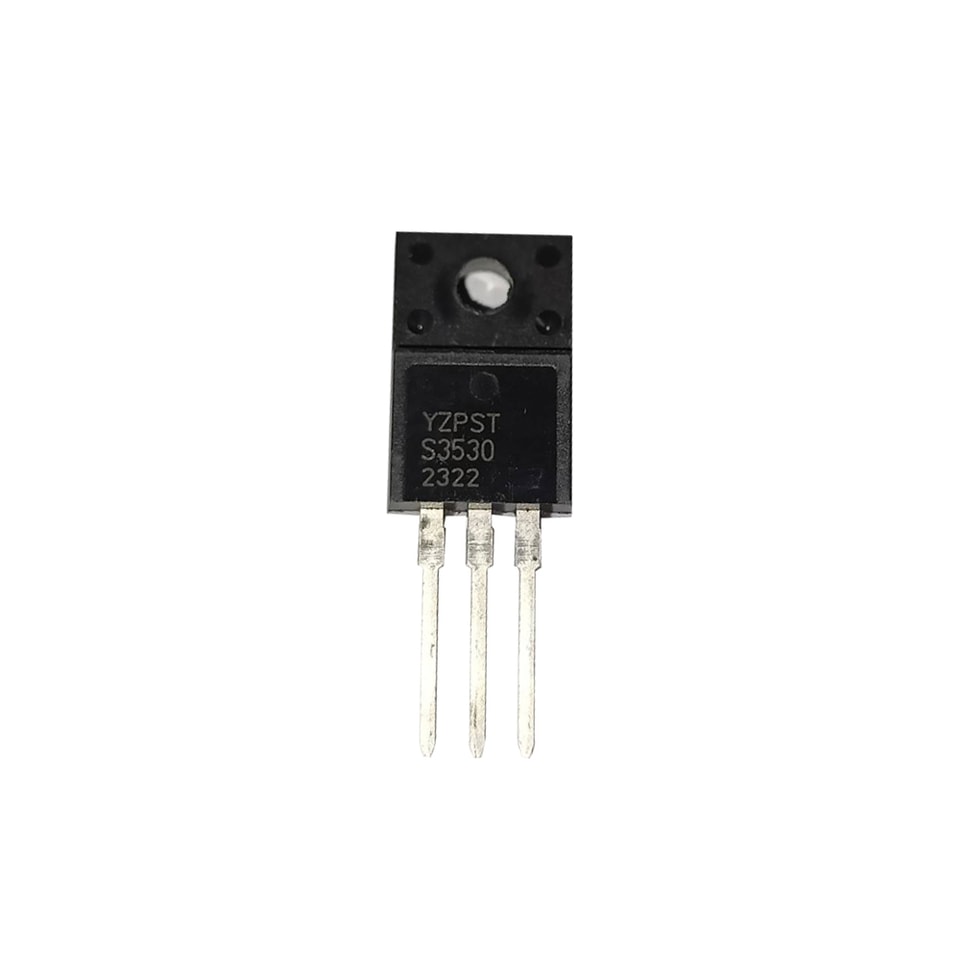

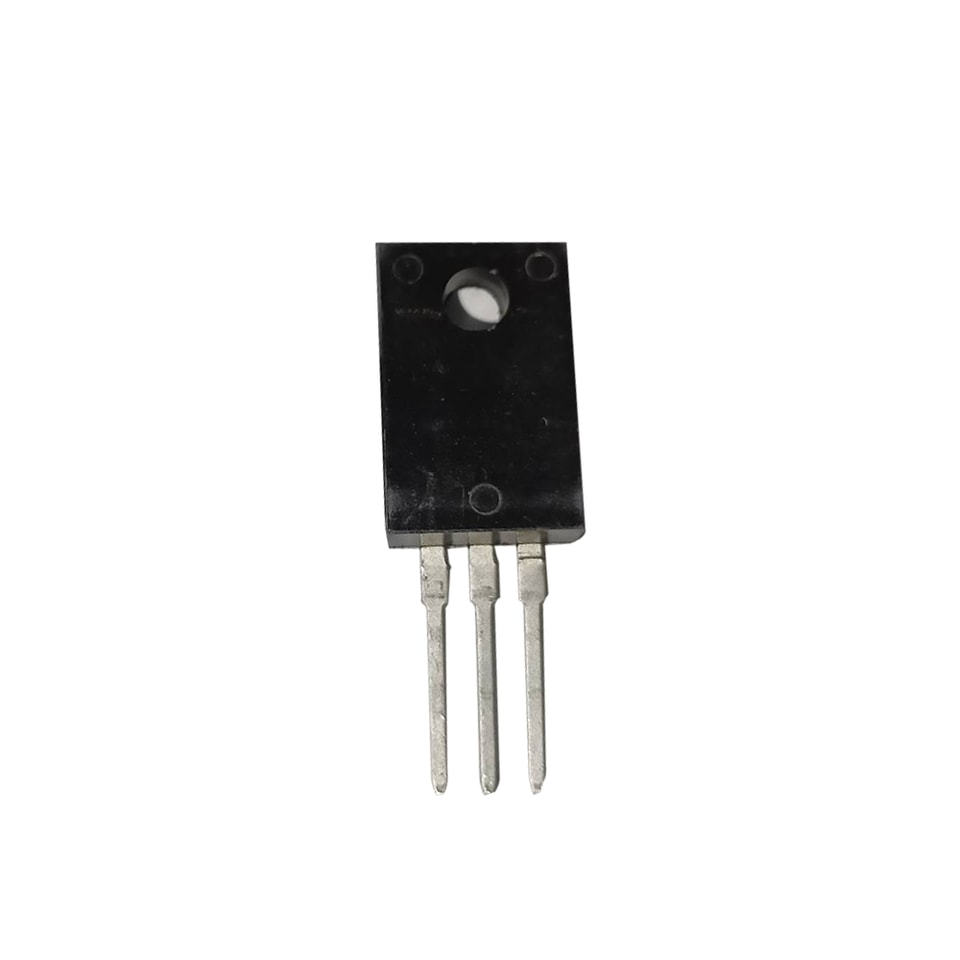

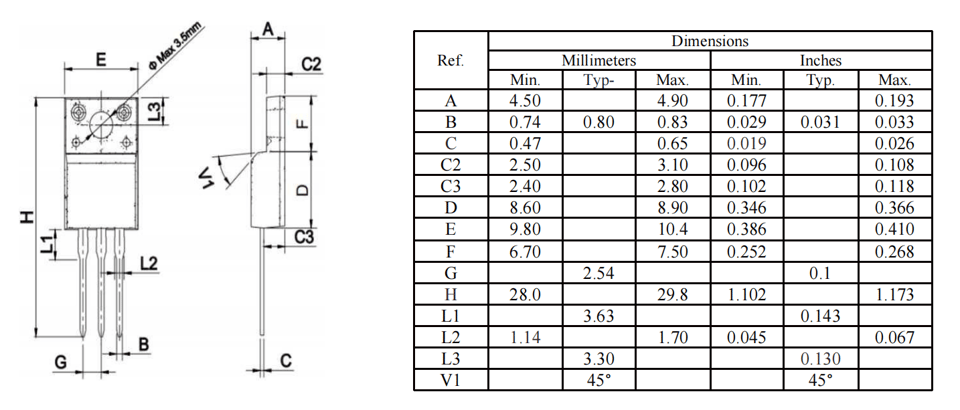

YZPST-S3530

MAXIMALES ABSOLUES VALEURS

Paramètre

Symbole

Valeur

Unité

Plage de température de jonction de stockage

Tstg

-40 ~ 150

℃

Plage de température de jonction en fonctionnement

Tj

-40~ 125

℃

Tension de blocage répétitive de crête (T = 25 ℃)

VDRM

1600

V

Tension inverse crête répétitive (T =25℃)

VRRM

1600

V

Tension d’état bloqué de crête de surtension non répétitive

VDSM

VDRM +100

V

Tension inverse de crête non répétitive

VRSM

VRRM +100

V

Courant efficace en conduction (T = 110 ℃)

IT(RMS)

35

A

Courant de crête de surtension non répétitif à l’état passant

(angle de conduction 180°, F = 50 Hz)

ITSM

300

A

Courant moyen en état passant (angle de conduction 180°)

IT(AV)

23

A

Valeur I2t pour fusible (tp = 10 ms)

I2t

450

A2 S

Taux critique d’élévation du courant à l’état passant

(I = 2×IGT, tr ≤ 100 ns)

dI/dt

50

A/μS

Courant de crête de grille

IGM

4

A

Dissipation de puissance moyenne de grille

PG(AV)

1

W

Résistances thermiques

Symbole

Paramètre

Valeur

Unité

Rth(j-c)

Jonction vers boîtier (CC)

2.5

℃/W

CARACTÉRISTIQUES ÉLECTRIQUES (T=25℃ sauf indication contraire)

Symbole

Condition d’essai

Valeur

Unité

IGT

V = 12 V R = 140 Ω

MAX.

30

mA

VGT

MAX.

1.3

V

VGD

VD = VDRM Tj = 125℃

MIN.

0.2

V

IL

IG = 1.2IGT

MAX.

160

mA

IH

IT=500 mA

MAX.

120

mA

dV/dt

VD = 2/3VDRM Porte ouverte Tj = 125℃

MIN.

500

V/μs
