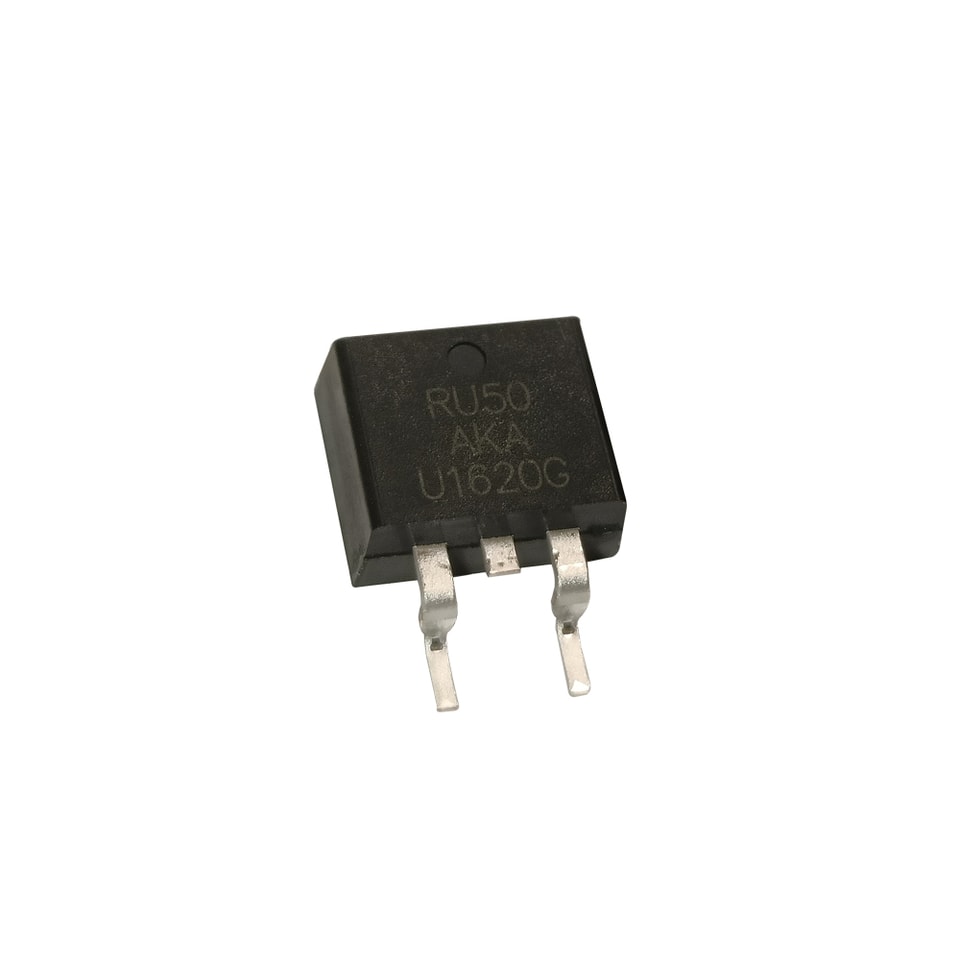

YZPST-RU50 AKA U1620G

Paramètre

Symbole

MUR 1610 CT

MUR 1615 CT

MUR 1620 CT

MUR 1640 CT

MUR 1660 CT

Unit

Tension inverse crête répétitive

VRRM

100

150

200

400

600

V

Tension inverse de crête en service

VRW M

70

105

140

280

420

V

Tension de blocage en continu

VR(DC)

100

150

200

400

600

V

Courant direct redressé moyen par branche

Composant total

IF(AV)

8

16

A

Courant direct redressé de crête par branche de diode

IFM

16

A

Courant de surtension de crête non répétitif (surtension appliquée dans des conditions de charge nominale, demi-onde, monophasé, 60 Hz)

IFSM

180

A

Température de jonction en fonctionnement et température de stockage

TJ, Tstg

1. Anode 2. Cathode 3. Anode -55 à +150

C

Résistance thermique maximale, jonction-boîtier (par branche)

R θJC

3.0

2.0

C/

W

Paramètre

Symbole

MUR 1610 CT

MUR 1615 CT

MUR 1620 CT

MUR 1640 CT

MUR 1660 CT

Unit

Tension directe (note 1) (IF = 8,0 A, TC = 25 °C)

VF

1.0

1.3

1.7

V

Courant inverse instantané maximal (note 1)

(Tension continue nominale, TC = 150 °C)

(tension continue nominale, TC = 25 °C)

IR

250

10

500

10

μA

Temps de récupération inverse maximal

(IF = 0,5 A, IR = 1,0 A, IREC = 0,25 A)

TRR

35

35

ns
