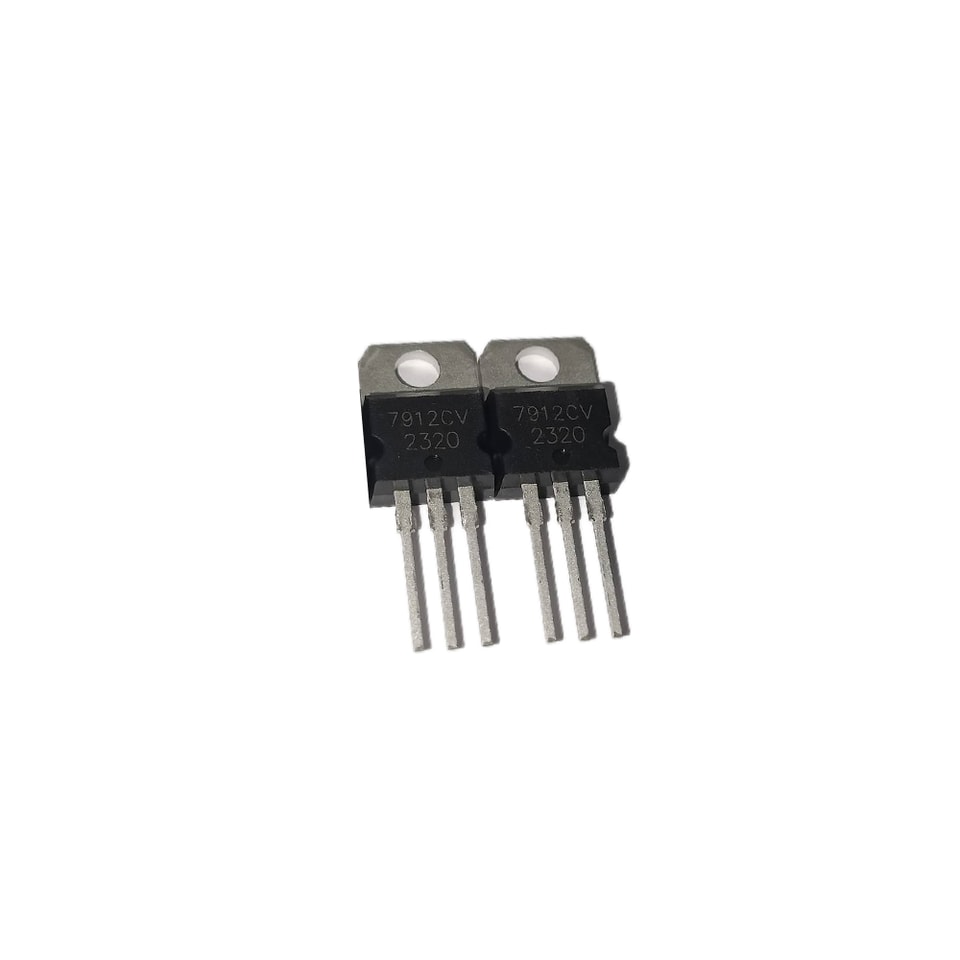

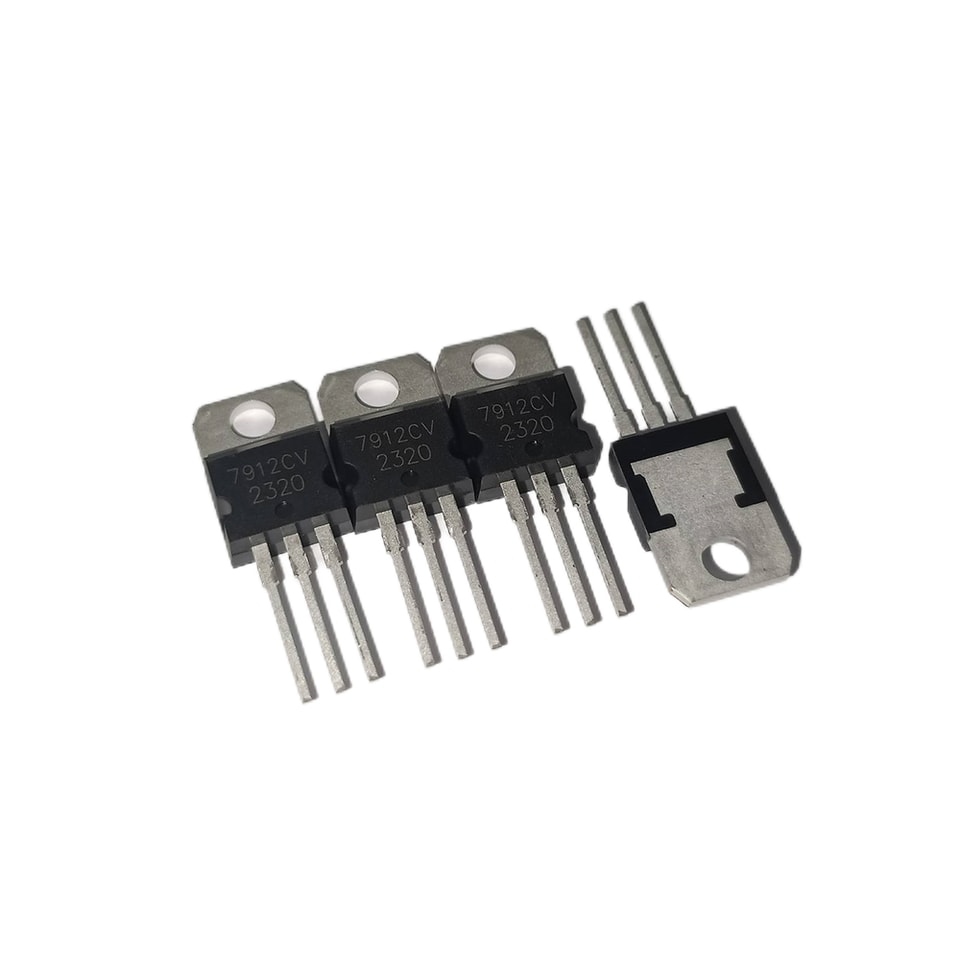

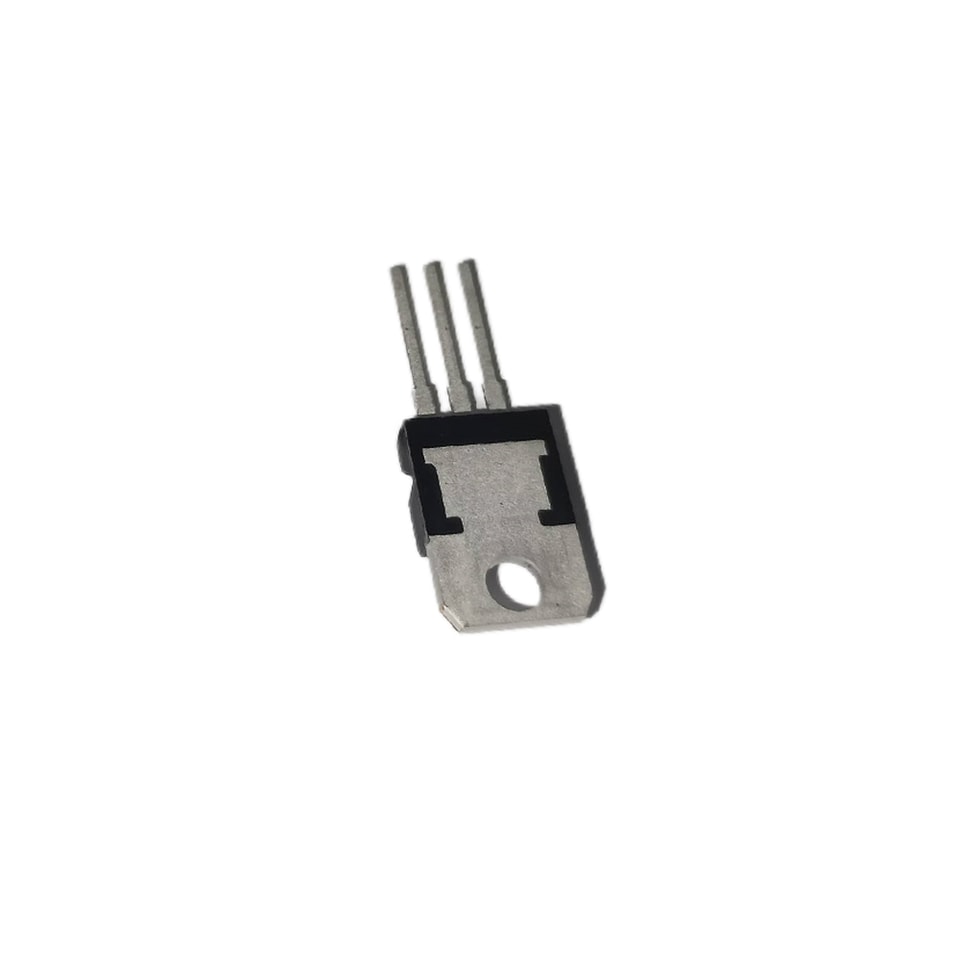

Régulateurs de tension négative YZPST-7912CV
Astuce : indiquez la référence du composant, la tension/le courant cible ainsi que l’environnement d’utilisation.
Téléchargements et fichiers techniques
N° de pièce : YZPST-7912CV Régulateurs de tension négative

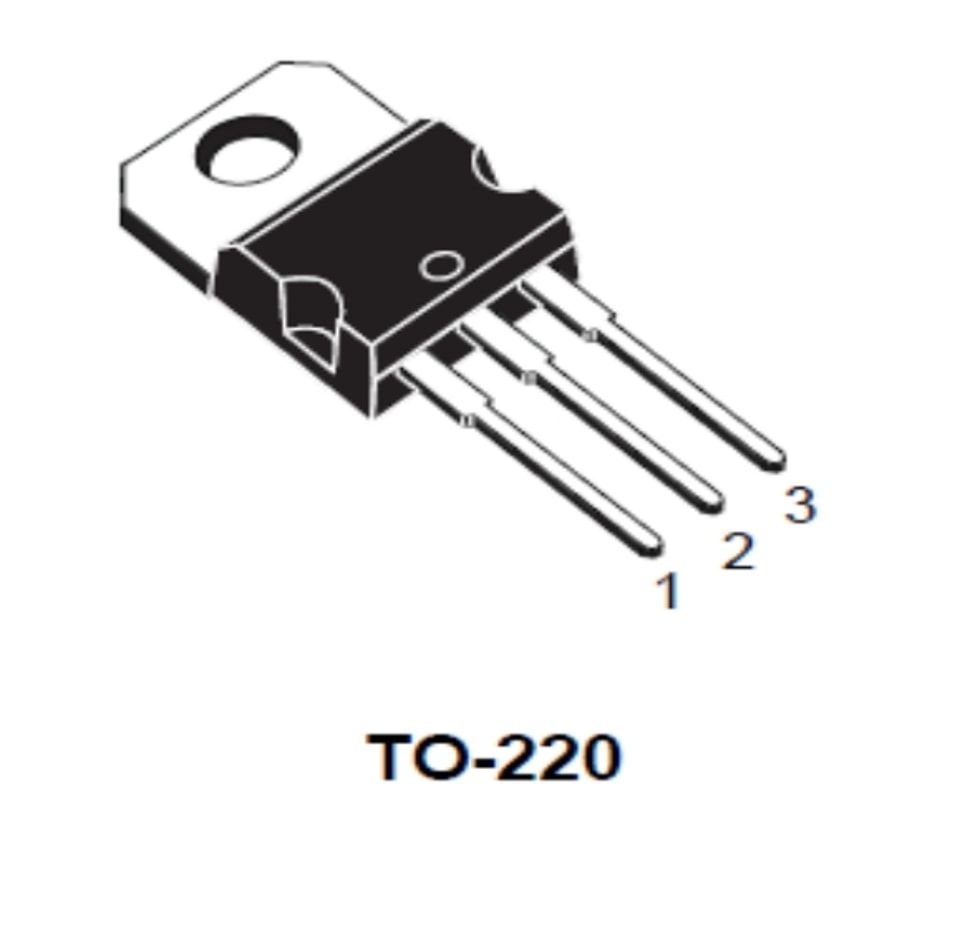

Boîtier : TO-220
NPN
Absolu Maximum Valeurs Tc=25℃
Symbole | Paramètre | Valeur | UNITÉ |
VI | Tension d’entrée | -35 | V |
TOPR | Plage de température de fonctionnementre Range | 0 ～ +125 | ℃ |
TSTG | Plage de température de stockage | -65 ～+150 | ℃ |
Caractéristiques électriques Tc ＝25℃
(VI = -19 V, IO = 500 mA, 0 °C ≤TJ ≤ +125 °C, CI = 2,2 μF, CO = 1 μF, sauf indication spécifié.)
Paramètre | Symbole | Essai Condition | MIN | TYP | MAX | UNI T | |
Tension de sortie |
VO | TJ = +25 ℃ | -11.5 | -12 | -12.5 |
V | |
IO = 5 mA à 1 A, PO ≤ 15 W VI = -15,5 V à -27 V | -11.4 | -12 | -12.6 | ||||
Régulation de ligne (Note 1) |
ΔVO |
TJ = +25 ℃ | VI = -14,5 V à -30 V |
| 12 | 240 |
mV |
VI = -16 V à -22 V |
| 6 | 120 | ||||
Régulation de charge (Note 1) |
ΔVO | TJ = +25 ℃ IO = 5 mA à 1,5 A |
| 12 | 240 |
mV | |
TJ = +25 ℃ IO = 250 mA à 750mA |
| 4 | 120 | ||||
Courant de repos | IQ | TJ = +25 ℃ |
| 3 | 6 | mA | |
Variation du courant de repos |
ΔIQ | IO = 5 mA à 1 A |
| 0.05 | 0.5 |
mA | |
VI = -14,5 V à -30 V |
| 0.1 | 1 | ||||
Variation du courant de repos | ΔVo/ΔT | IO = 5 mA |
| -0.8 |
| mV/ ℃ | |
Courant de court-circuit | ISC | TJ = +25°C, VI = -35V |
| 300 |
| mA | |

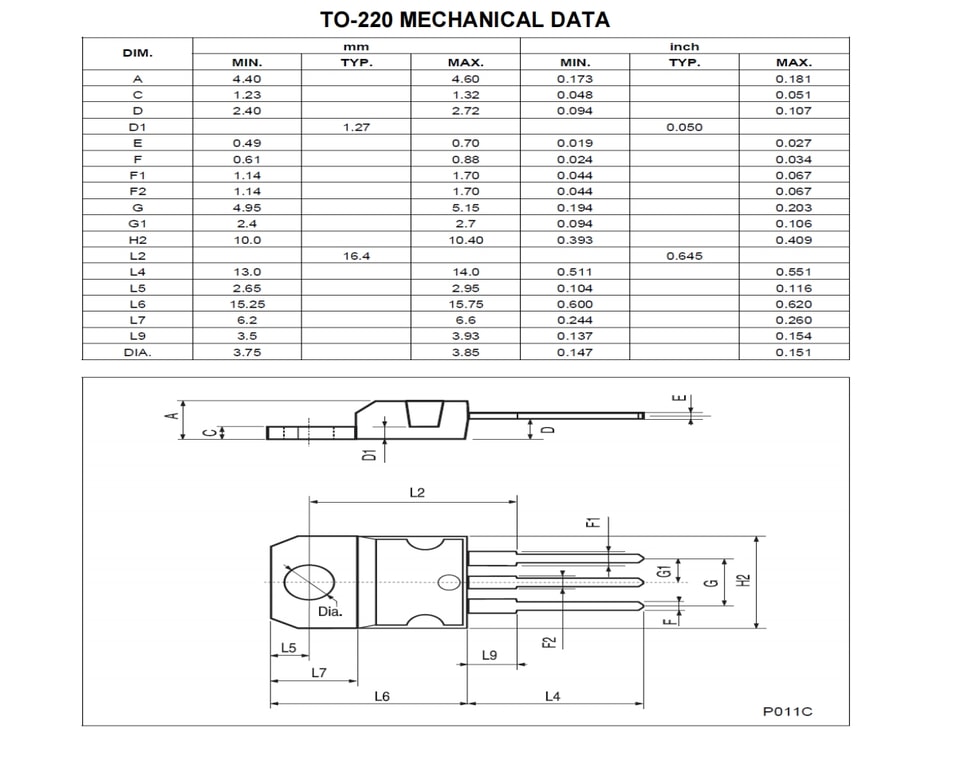

Boîtier Dimensions
