Condensateurs à film – condensateurs AC
Condensateurs de fonctionnement pour moteur

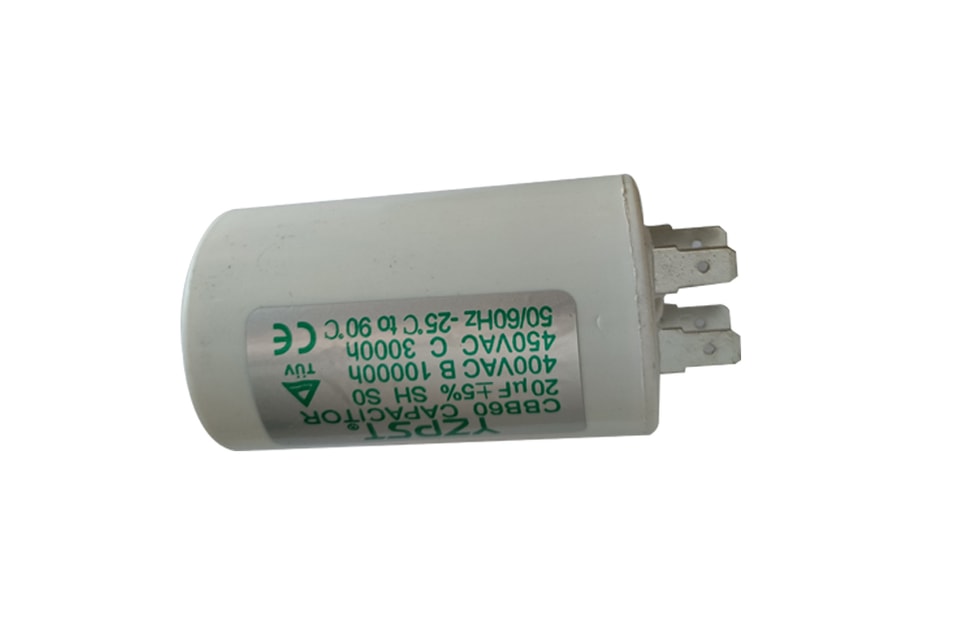

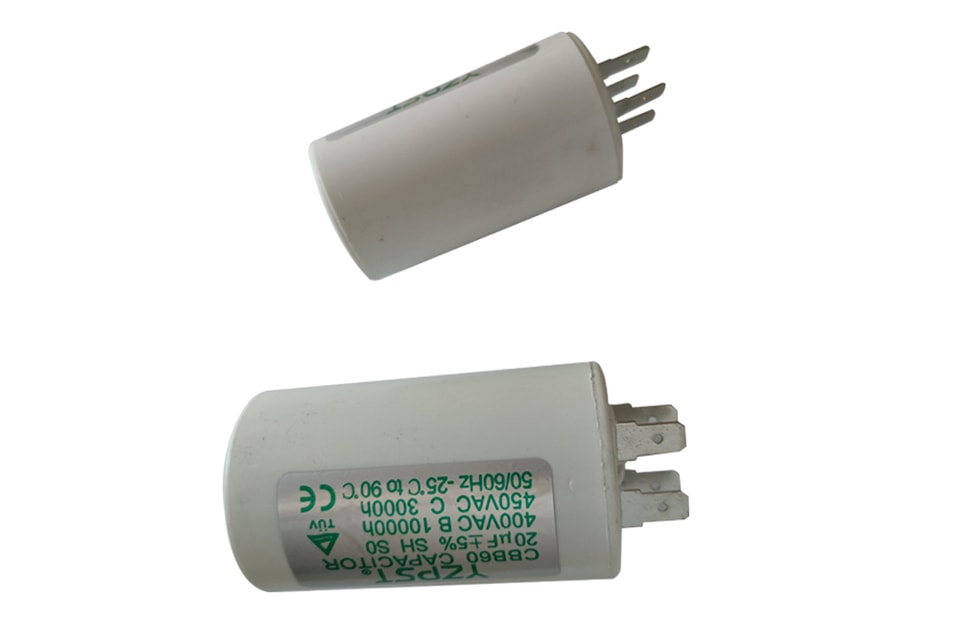

YZPST-CBB60
Construction
Caractéristiques
Propriétés autorégénératrices
Faible facteur de dissipation
Dispositif de sécurité à déconnexion par surpression
Classe de sécurité S2 conforme à la norme IEC 60252-1 : 2011+A1
Forte résistance d’isolement
| Données techniques et spécifications | |
| Normes de référence | IEC 60252-1：：2011+A1 GB/T3667 |
| Classe de sécurité selon IEC 60252-1 2001-02 | S0 |
| Durée de vie selon IEC 60252 2001 | Classe C |
| Capacité nominale CR | 3.15 uf 4 uf 5 uf |
| Tolérance | ±5% |
| Tension nominale VR | 450VAC |
| Fréquence nominale fR | 50/60 Hz |
| Caractéristiques maximales | |
| Tension maximale admissible Vmax | 1.1 ∙ VR (VR= tension nominale) |
| Courant maximal admissible Imax | 1.3 ∙ IR (IR= courant nominal) |
| Essai de routine | |
| Tension d’essai CA borne à borne VT | 2.0 ∙ VR, 10 s |
| Données techniques et spécifications | |
| Normes de référence | IEC 60252-1：：2011+A1 GB/T3667 |
| Classe de sécurité selon IEC 60252-1 2001-02 | S0 |
| Durée de vie selon IEC 60252 2001 | Classe C |
| Capacité nominale CR | 3.15 uf 4 uf 5 uf |
| Tolérance | ±5% |
| Tension nominale VR | 450VAC |
| Fréquence nominale fR | 50/60 Hz |
| Caractéristiques maximales | |
| Tension maximale admissible Vmax | 1.1 ∙ VR (VR= tension nominale) |
| Courant maximal admissible Imax | 1.3 ∙ IR (IR= courant nominal) |
| Essai de routine | |
| Tension d’essai CA borne à borne VT | 2.0 ∙ VR, 10 s |
| Tension d’isolement bornes / boîtier | 3 000 V AC, 2 s |
| Résistance d’isolement Rins ou constante de temps t Rins à 20 °C, humidité relative ≤ 65 % (valeurs minimales à la livraison) | 10 000 s |
| Facteur de dissipation tan d à 20 °C/20 °C | £1,0 ∙ 10-3 (100 Hz) |
| Taux maximal d’augmentation de la tension dV/dtmax | 10 V/ms |
| Données climatiques | |
| Catégorie climatique | 25/85/21 selon IEC 60068-1 |
| Catégorie inférieure Tmin | –25 °C |
| Catégorie supérieure Tmax | +85 °C |
| Essai à chaleur humide tessai | 21 jours |
| Propriétés mécaniques et thermiques du matériau isolant des bornes | |
| Matériau des bornes | |
| n compatible avec UL 94 V2 | |
| n Essai au fil incandescent selon IEC60335-1/IEC60695-2-1 | Auto-extinguible dans les 2 secondes suivant le retrait du fil incandescent, sans enflammer le papier d’enveloppement selon GWT |
| n La pièce est compatible avec EN 60335-1 | |
| Conformité RoHS | |
| Conformité à la directive 2002/95/CE | |
| Homologations : voir le tableau pour les valeurs nominales approuvées | |
Plans dimensionnels CBB60
VR Vac |
CR mF | Dimensions du boîtier φD × H mm |
D1 mm |
|
450 | 3.15 | 25*58 | 25 |
|
450 | 4 | 25*58 | 25 |
|
450 | 5 | 30*57 | 30 |
Pour plus d’informations surYZPST-CBB60Veuillez télécharger le fichier PDF ci-dessus nommé « YZPST-CBB60 »
