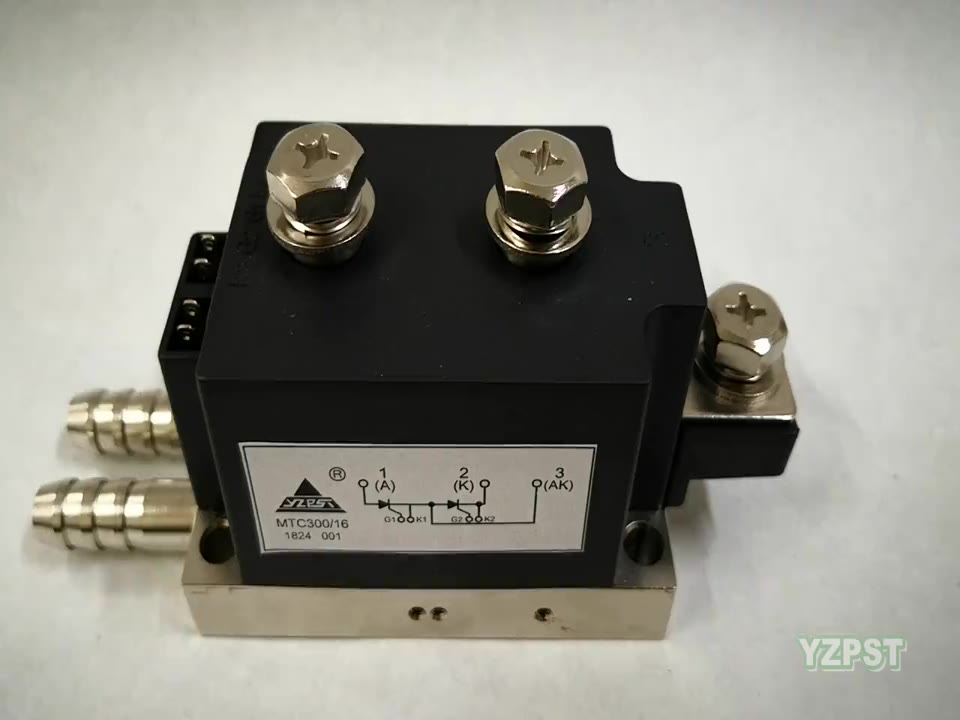

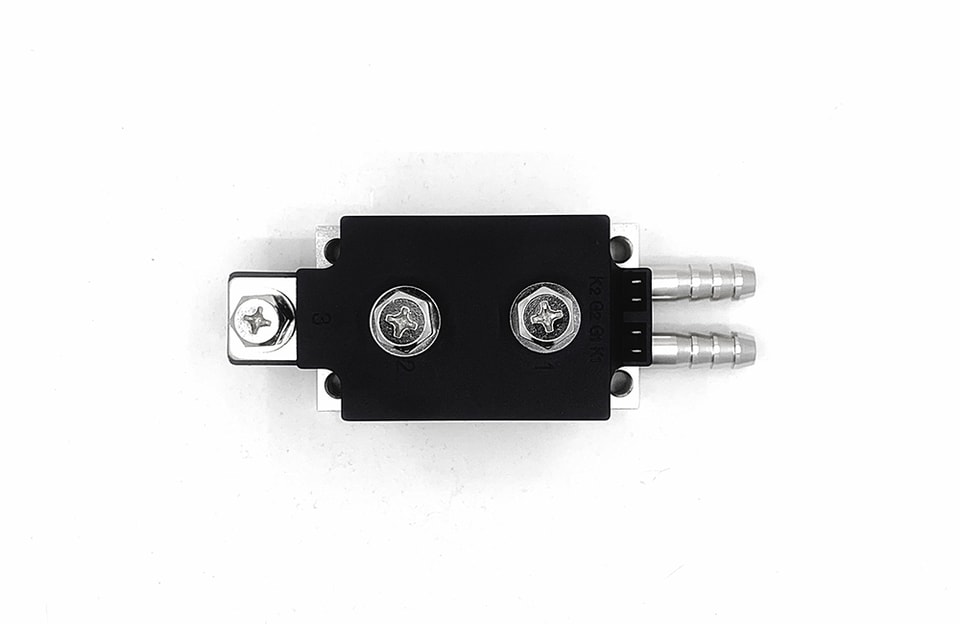

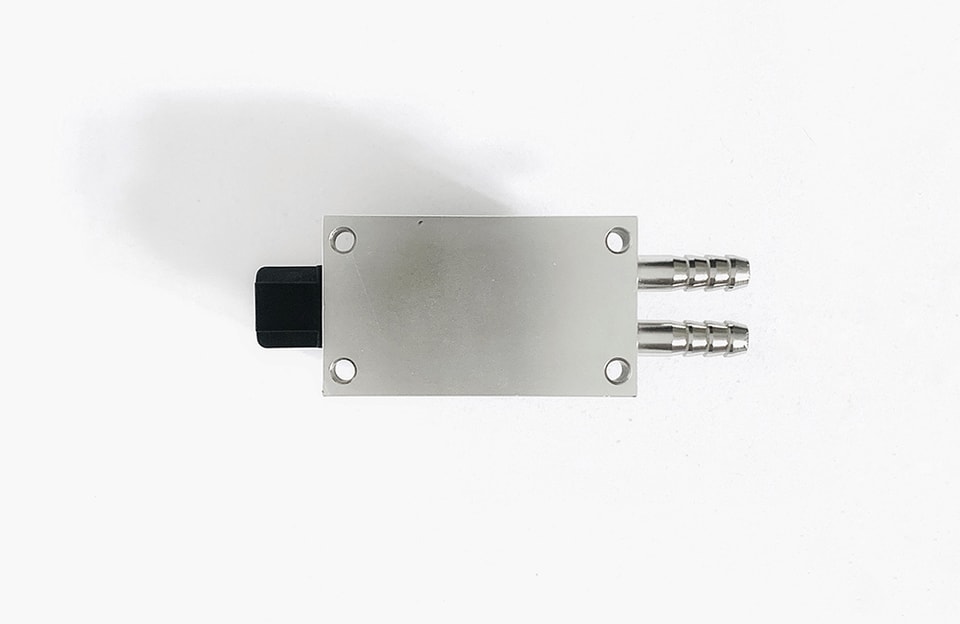

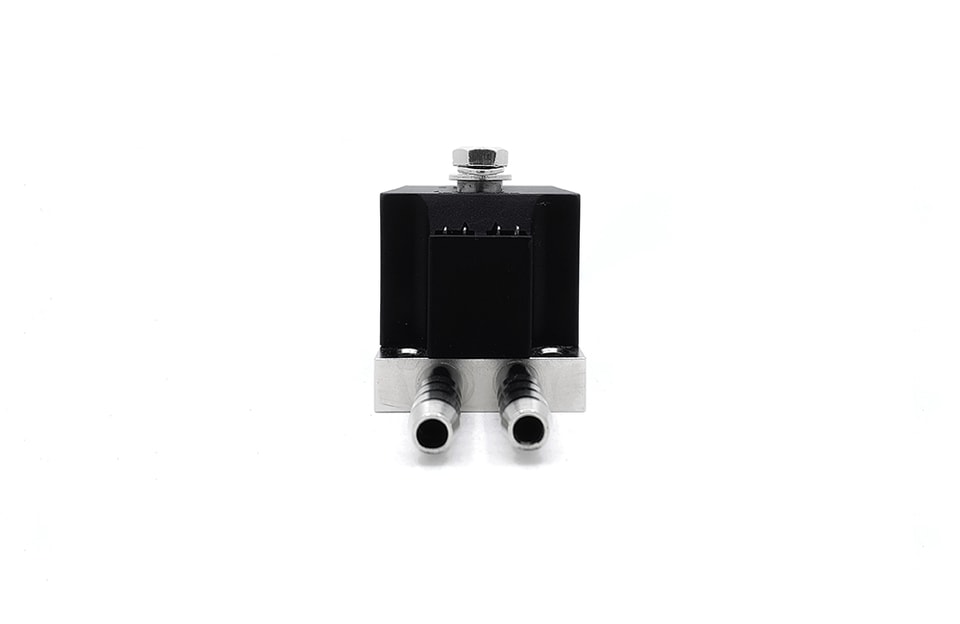

YZPST-MTC300-1800V (refroidi par air)
Astuce : indiquez la référence du composant, la tension/le courant cible ainsi que l’environnement d’utilisation.
Téléchargements et fichiers techniques
Caractéristiques
Dissipation thermique via une base métallique isolée en céramique de nitrure d’aluminium
Contacts de pression en métal précieux pour une fiabilité élevée
Thyristor à gâchette amplificatrice
Applications typiques
Commande de moteur CC
Démarreurs progressifs pour moteurs CA
Régulation de température
Variation professionnelle de l’éclairage
Symbole | Conditions | Valeurs nominales | Unité |
IT(AV) | Monophasé, demi-onde, conduction à 85° | 305 | A |
ITRMS | Monophasé, demi-onde, conduction à 35° | 585 | A |
ITSM | Tj=125℃ | 8000 | A |
I2t | Tj=125℃ | 320 | kA2S |
VDRM/VRRM | 1800/1800 | V | |
di/dt | non répétitif | 250 | A/µs |
Viso | C.A. 1 minute | 3000 | V |
Tj | -40 ~ +125 | ℃ | |
Tstg | -40 ~ +125 | ℃ | |
W | - | g |
Symbole | Conditions | Valeurs nominales | Unité |
IDRM /IRRM | À VDRM, monophasé, demi-onde, Tj=125℃ | 85 | mA |
VTM | Courant à l’état passant 750 A, Tj=25℃ | 1.4 | V |
VT(TO) | Tj=125℃ | 0.8 | V |
tgd | Tj=25℃ | 1 | us |
tq | Tj=125℃ | 50…150 | us |
IGT/VGT | Tj=25℃ | 200 / 3 | mA/V |
VGD | VD=67%VDRM , Tj=125℃ | 0.25 | V |
DV/DT | VD=67%VDRM | 1000 | V/us |
IH | Tj=25℃ | 150 | mA |
IL | Tj=25℃ | 300 | mA |
Rth(j-c) | Par module | 0.055 | K/W |
- Plan d'ensemble
- Plan d'ensemble
