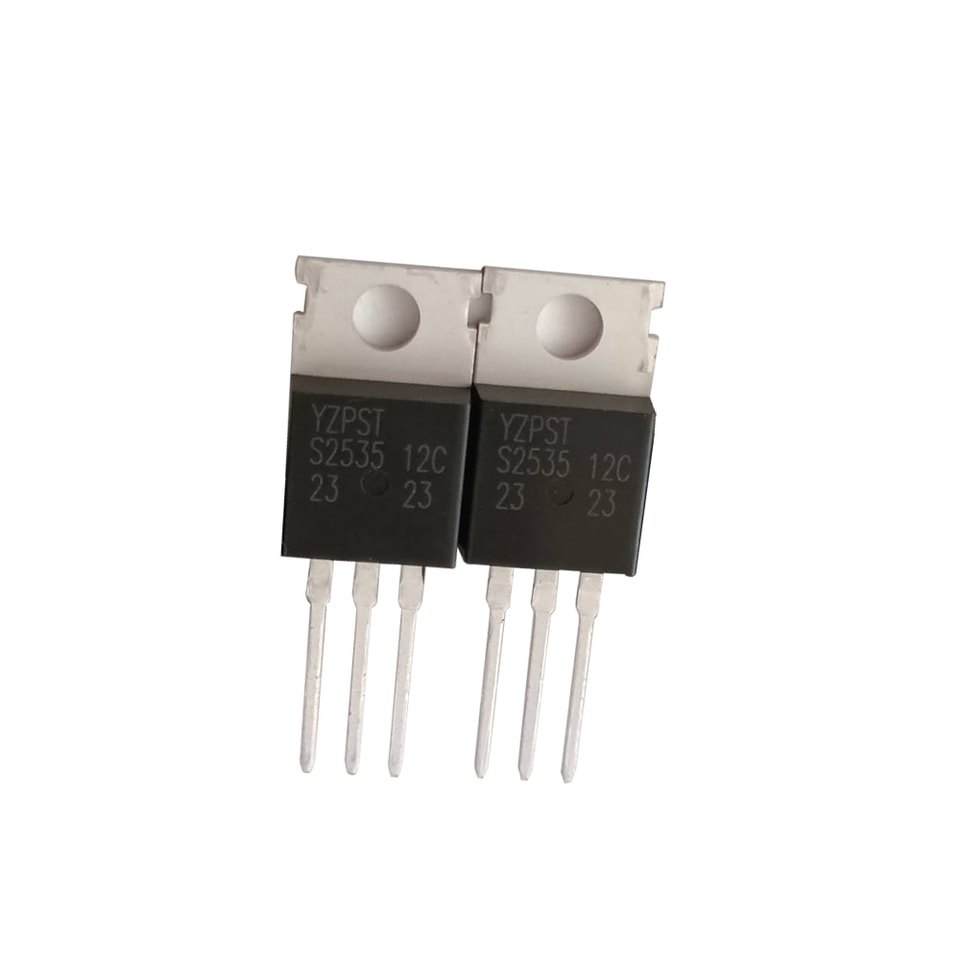

YZPST-S2535-12C
Astuce : indiquez la référence du composant, la tension/le courant cible ainsi que l’environnement d’utilisation.
Téléchargements et fichiers techniques

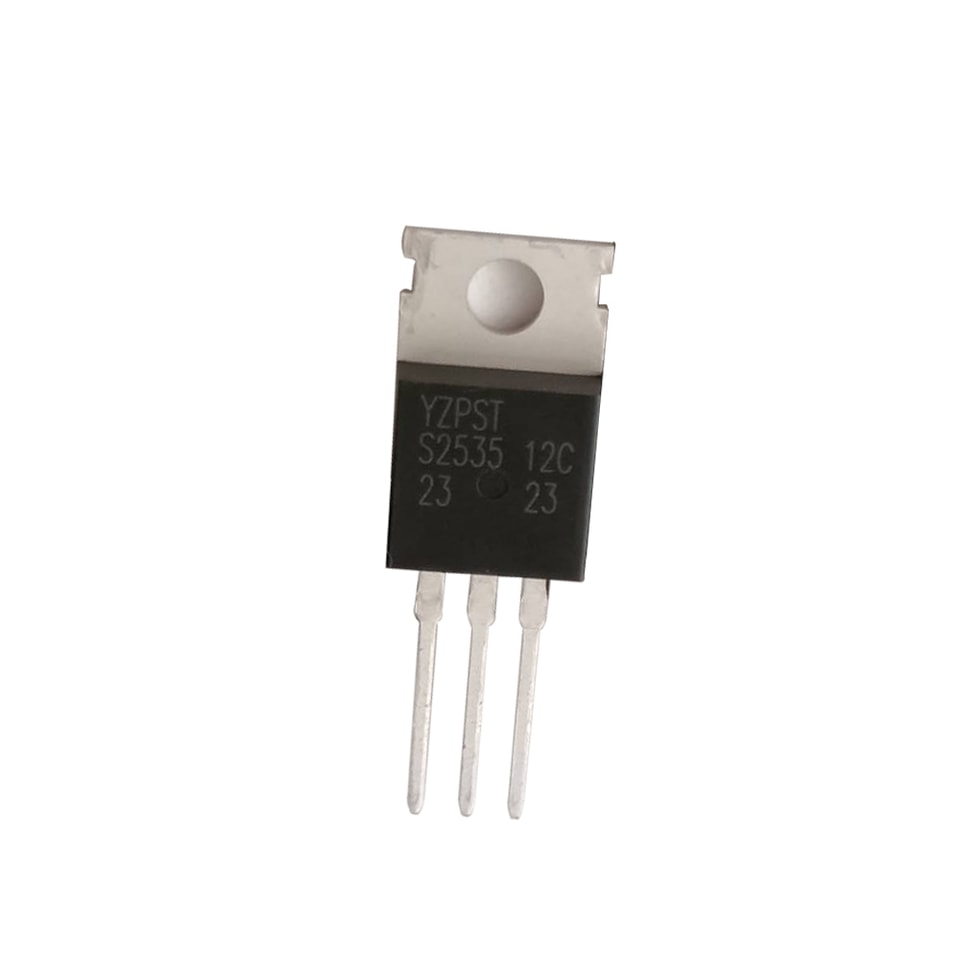

N/P : série YZPST-S2535 thyristors 25 A

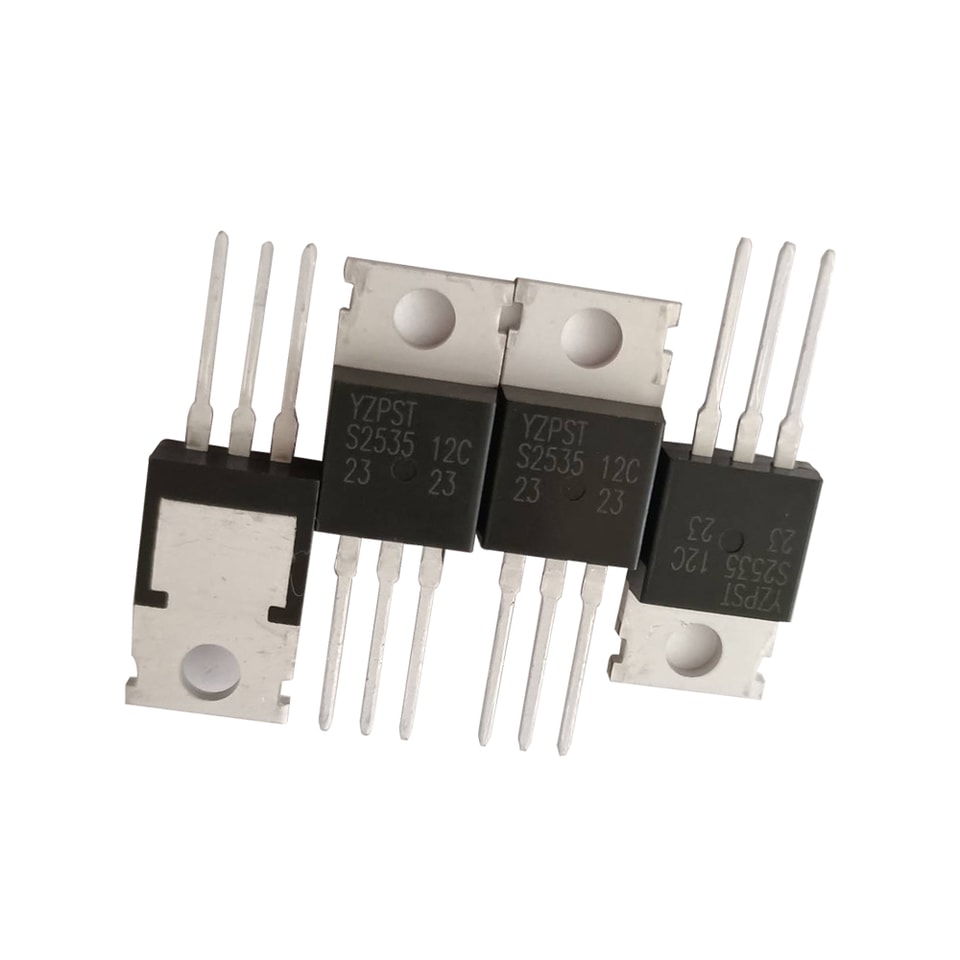

La série de thyristors YZPST-S2535 25 A convient à tous les modes de commande
DESCRIPTION:
Thyristors à passivation par verre dans un boîtier plastique, la série de thyristors YZPST-S2535 convient à tous les modes de commande et trouve des applications telles que la protection par écrêtage contre les surtensions, les circuits de commande de moteur dans les outils électriques et les appareils de cuisine, les circuits de limitation du courant d’appel, l’allumage par décharge capacitive, la commande progressif/soft-start des moteurs CA et les circuits de régulation de tension…

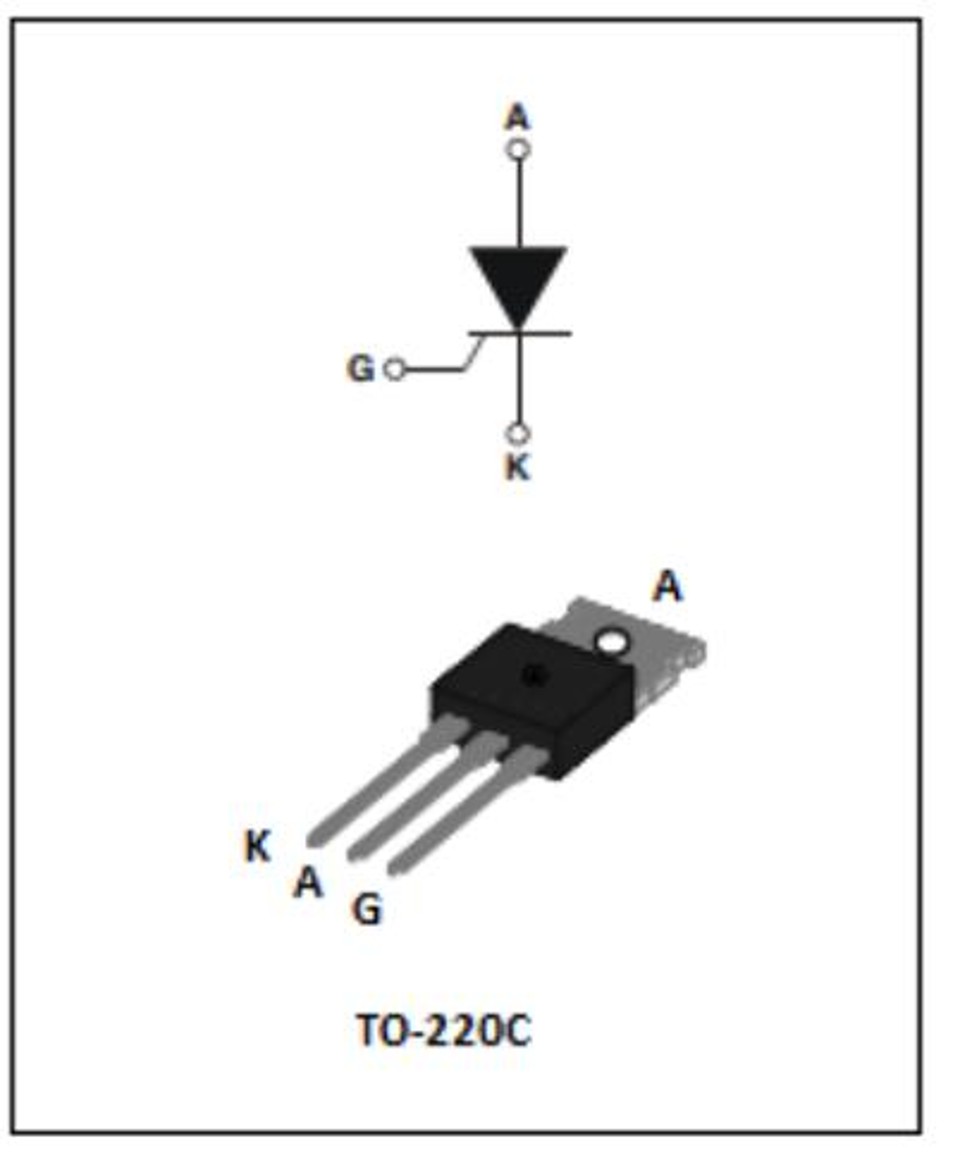

Symbole | Valeur | Unité |
IT(RMS) | 40 | A |
VDRM VRRM | 1200 | V |
IGT | 35 | mA |
MAXIMALES ABSOLUES VALEURS
Parameter | Symbole | Value | UUnité |
Plage de température de jonction de stockage | Tstg | -40 ~150 | ℃ |
Plage de température de jonction en fonctionnement | Tj | -40~125 | ℃ |
Tension répétitive de blocage crête (T = 25 ℃) | VDRM | 1200 | V |
Tension inverse répétitive de crête (T = 25℃) | VRRM | 1200 | V |
Tension de blocage crête de surtension non répétitive | VDSM | VDRM +100 | V |
Tension inverse de crête non répétitive | VRSM | VRRM +100 | V |
Courant efficace à l’état passant (T = 100 ℃) | IT(RMS) | 40 | A |
Courant de surtension crête à l’état passant non répétitif | ITSM | 350 | A |
Courant moyen à l’état passant (angle de conduction 180°) | IT(AV) | 25 | A |
Valeur I2t pour le fusible (tp=10ms) | I2t | 450 | A2S |
Taux critique d’élévation du courant à l’état passant (I = 2×IGT, tr ≤ 100 ns) | dI/dt | 150 | A/μS |
Courant de grille de crête | IGM | 4 | A |
Puissance moyenne dissipée par la gâchette | PG(AV) | 1 | W |
Symbol | Essai Condition |
| Value | UUnité |
IGT | V = 12 V R = 140 Ω | MAX. | 35 | mA |
VGT | MAX. | 1.3 | V | |
VGD | VD=VDRM Tj=125℃ R=1KΩ | MIN. | 0.2 | V |
IL | IG=1.2IGT | MAX. | 75 | mA |
IH | IT = 50 mA | MAX. | 50 | mA |
dV/dt | VD = 2/3VDRM Porte ouverte Tj = 125℃ | MIN. | 500 | V/μs |
STATIQUE CHCARACTÉRISTIQUES
| Symbol | Parameter | Valeur(MAX.) | UUnité | |
| VTM | ITM =40A tp=380μs | Tj =25℃ | 1.65 | V |
| IDRM | VD=VDRM VR=VRRM | Tj =25℃ | 500 | μA |
| IRRM | Tj =125℃ | 6 | mA | |
TThermique Résistances
| Symbol | Parameter | Valeur(MAX.) | UUnité |
| Rth(j-a) | jonction à ambiant(CC) | 60 | |
| Rth(j-c) | Jonction à boîtier (CC) | 0.9 | ℃/W |

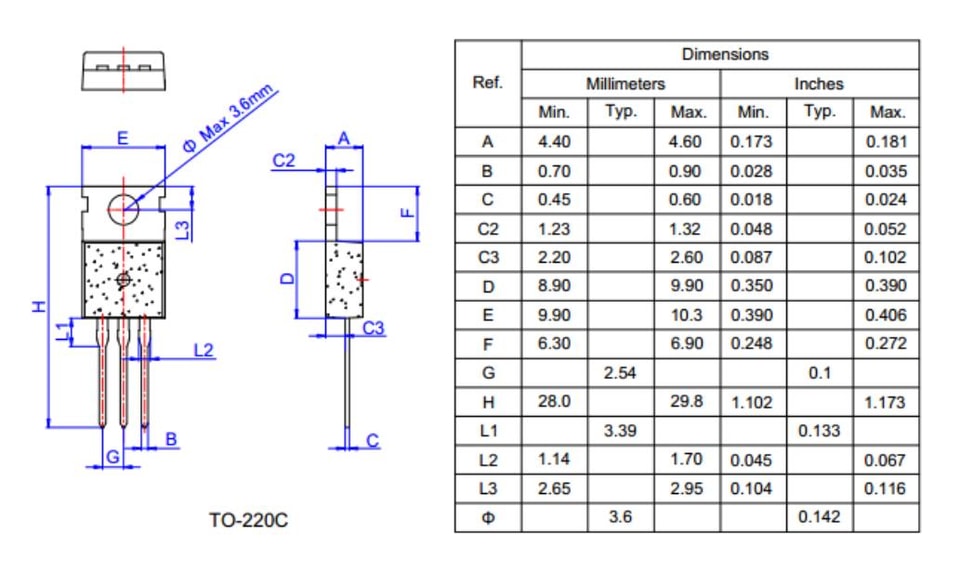

TO-220 °C Boîtier Mécaniques Données
