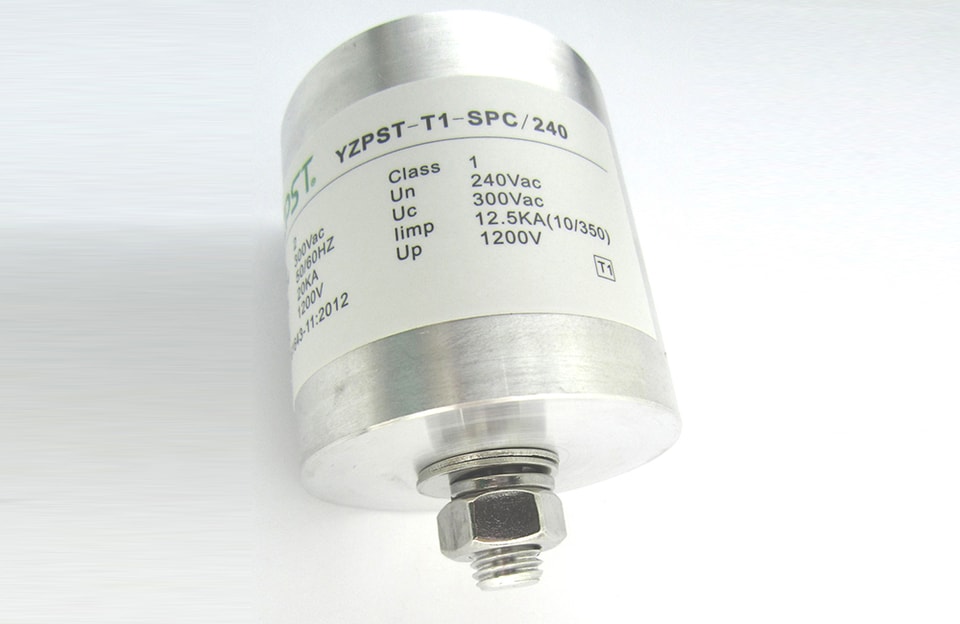

Échantillon Description	Parafoudre (SPD)		Modèle Spécifications	YZPST-T1-SPC/240
L'instrument de test utilisé cette fois-ci testeur MOV	testeur de MOV (10/350)、（8/20）banc d’essai de courant de foudre		HR	75 %
			Température	25 ℃
projet	valeur nominale	valeur mesurée
Produit d’essai L-PE ligne-ligne, tension ± et courant de fuite ±	490 ±10 % V ≤20 μA	Produit : L-PE, + 490 V, + 4,96 μA ; - 488 V, - 4,89 μA ;
Dans la ligne produit l-pe, le courant d’impact est appliqué （8/20μs）±2,0 kA、±4,0 kA、±20,0 kA、tension résiduelle Ur du produit testé.	In=20 kA	L-PE Produit : +2,0 kA, Ur= 0,48 kV ; -2,0 kA, Ur=- 0,51 kV ; +4,0 kA, Ur= 0,71 kV ; -4,0 kA, Ur=- 0,68 kV ; +20,0 kA, Ur= 1,15 kV ; -20,0 kA, Ur=- 1,1 kV ;
Iimp dans la ligne produit L-PE ligne, appliquer le courant de décharge maximal （10/350μs）Iimp =12,5 kA, capacité de passage du produit testé.	Iimp 12,5 kA	Aucun scintillement, normal
Dans le produit L-PE ligne, appliquer le courant de décharge maximal（8/20 μs）Imax=140 kA, capacité de passage du produit testé	Imax 140 kA	Aucun scintillement, normal.
Remarques	Les équipements et instruments utilisés pour cet essai sont dans leur période de validité d’étalonnage/de vérification.
Ingénieur d’essai :

Description de l’échantillon	Parafoudre (SPD)	Spécifications	YZPST-T1-SPC/240
Unité de test		N° d’article	CP70B
Unité produit		Catégorie de test	Test ponctuel
Éléments de test	Qualité d’aspect : a). La surface extérieure doit être lisse, propre, sans fissure ni découpe. b). Le logo doit être complet et clair, l’inscription doit être complète et lisible, la durabilité doit être assurée, et le contenu doit répondre aux exigences. 2. Dans le produit d’essai de la ligne L-PE, vérifier la valeur de tension en polarité positive et négative V, ainsi que la valeur du courant de fuite en polarité positive et négative μA 3. Sur l’échantillon L-PE, appliquer un courant de choc (8/20 μs) de ±2,0 kA, ±4,0 kA, ±20,0 kA, puis mesurer la tension résiduelle Ur du produit d’essai 4. Sur la ligne L-PE du produit, appliquer le courant de choc maximal (10/350 μs) Iimp = - 12,5 kA, capacité de passage du courant du produit d’essai 5. Sur la ligne L-PE du produit, appliquer le courant de décharge maximal (8/20 μs) ; Imax = - 140 kA, capacité de passage du courant du produit d’essai. 6. Déterminer le niveau de protection du produit Up. 7. Test en ligne pendant 8 heures

Pour plus d’informations sur le dispositif de protection contre les surtensions YZPST, veuillez télécharger le fichier PDF ci-dessus intitulé « YZPST-（certificat de qualité） SPD »
