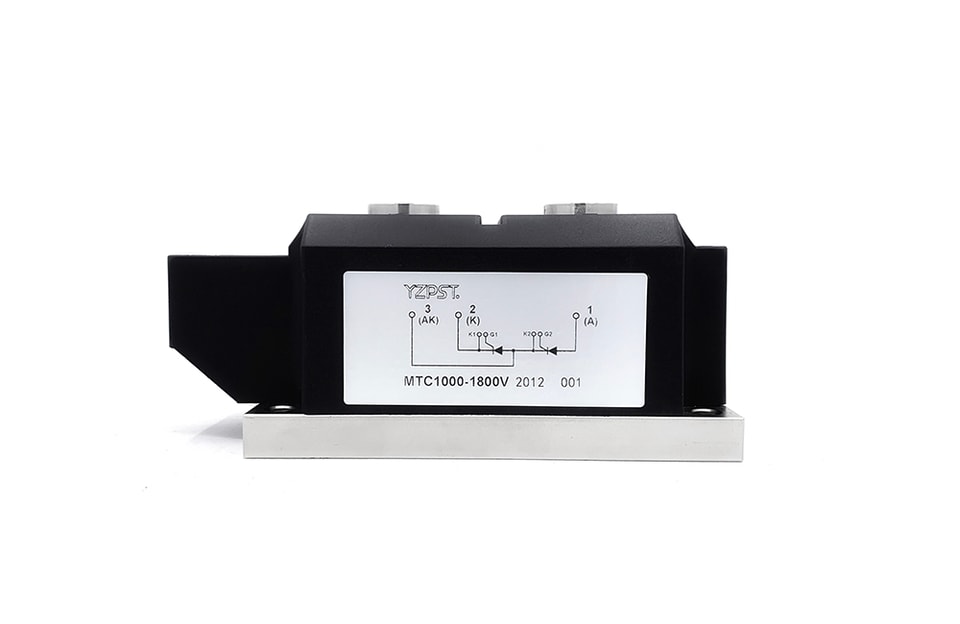

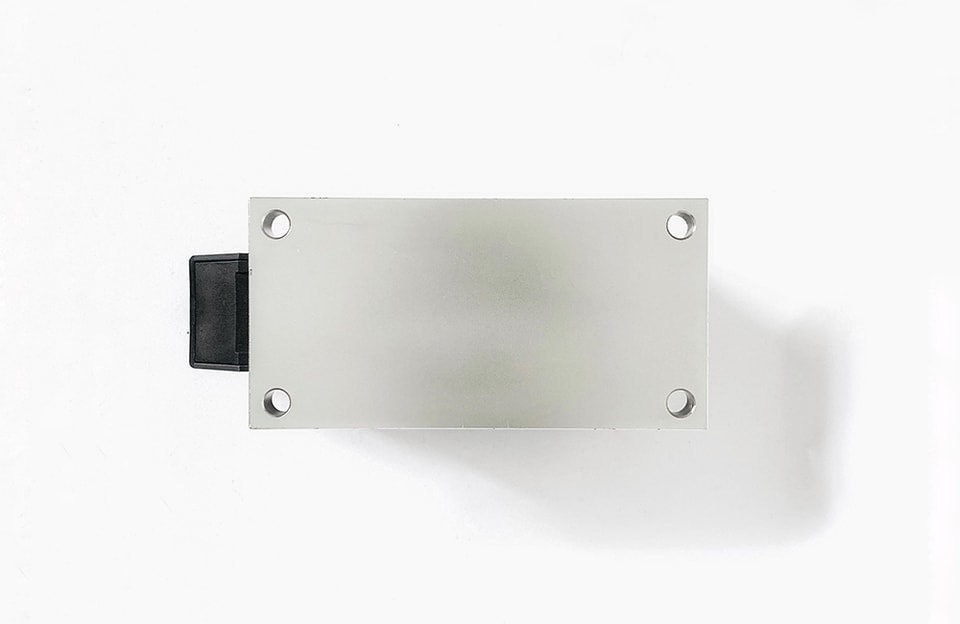

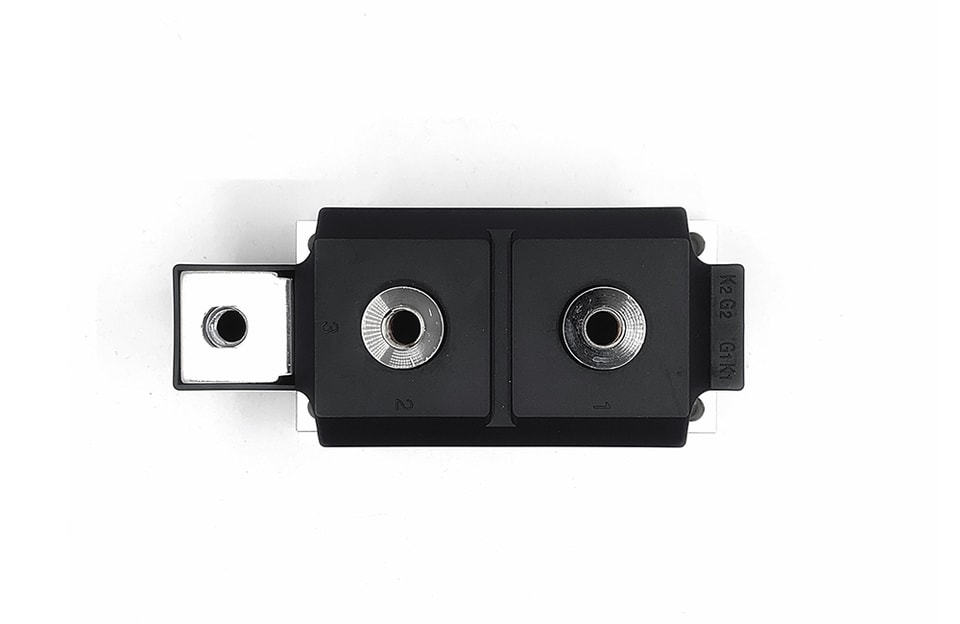

YZPST-MTC1000A 1800V (refroidi par eau)
Astuce : indiquez la référence du composant, la tension/le courant cible ainsi que l’environnement d’utilisation.
Téléchargements et fichiers techniques
Caractéristiques
Transfert thermique à travers une base métallique isolée en céramique nitrurée d’aluminium
Contacts de pression en métal précieux
Thyristor à gâchette amplificatrice
Applications typiques
Commande de moteur CC
(p. ex. pour machines-outils)
Démarreurs progressifs pour moteurs CA
Régulation de température
(p. ex. pour fours, procédés chimiques)
Variation de lumière professionnelle (studios, théâtres)
Symbole | Conditions | Valeurs nominales | Unité |
IT(AV) | Monophasé, demi-onde, conduction 180°, Tc=78℃/85℃ | 1000/850 | A |
ITRMS | Monophasé, demi-onde, conduction 180°, Tc=78℃ | 1256 | A |
ITSM | Tj=125℃ | 28 | KA |
I2t | Tj=125℃ | 5120 | KA2S |
VDRM/VRRM | 1800/1800 | V | |
(di/dt)cr | Tj=125℃ | 400 | A/µs |
Viso | C.A. 1 minute | 3000 | V |
Tj | -40 ~ +125 | ℃ | |
Tstg | -40 ~ +130 | ℃ | |
W | - | g |
Symbole | Conditions | Valeurs nominales | Unité |
IDRM | À VDRM, monophasé, demi-onde, Tj=125℃ | 100 | mA |
IRRM | AtVRRM，monophasé，demi-onde，Tj=125℃ | 100 | mA |
VTM | Courant à l’état passant 2500 A, Tj=25℃ | 1.55 | V |
VT(TO) | Tj=125℃ | 0.85 | V |
RK1G1 | - | Ω | |
RK2G2 | - | Ω | |
tgd | Tj=25℃;VD=0.4VDRM;ITM=ITAV | 2.0 | us |
tq | dvD/dt=50V/us;Tj=125℃; ITM=ITAV | 250 | us |
IGT/VGT | Tj=25℃，IT=1A，VD=6V | 250 / 2.5 | mA/V |
VGD | Tj=130℃ VD=1/2VDRM | 0.25 | V |
DV/DT | Tj=130℃, VD=2/3VDRM, | 1000 | V/us |
IH | Tj=25℃ | 300 | mA |
IL | Tj=25℃ | 1500 | mA |
Rth(j-c) | Par module | 0.025 | ℃/W |
