COMPOSANT DE PUISSANCE

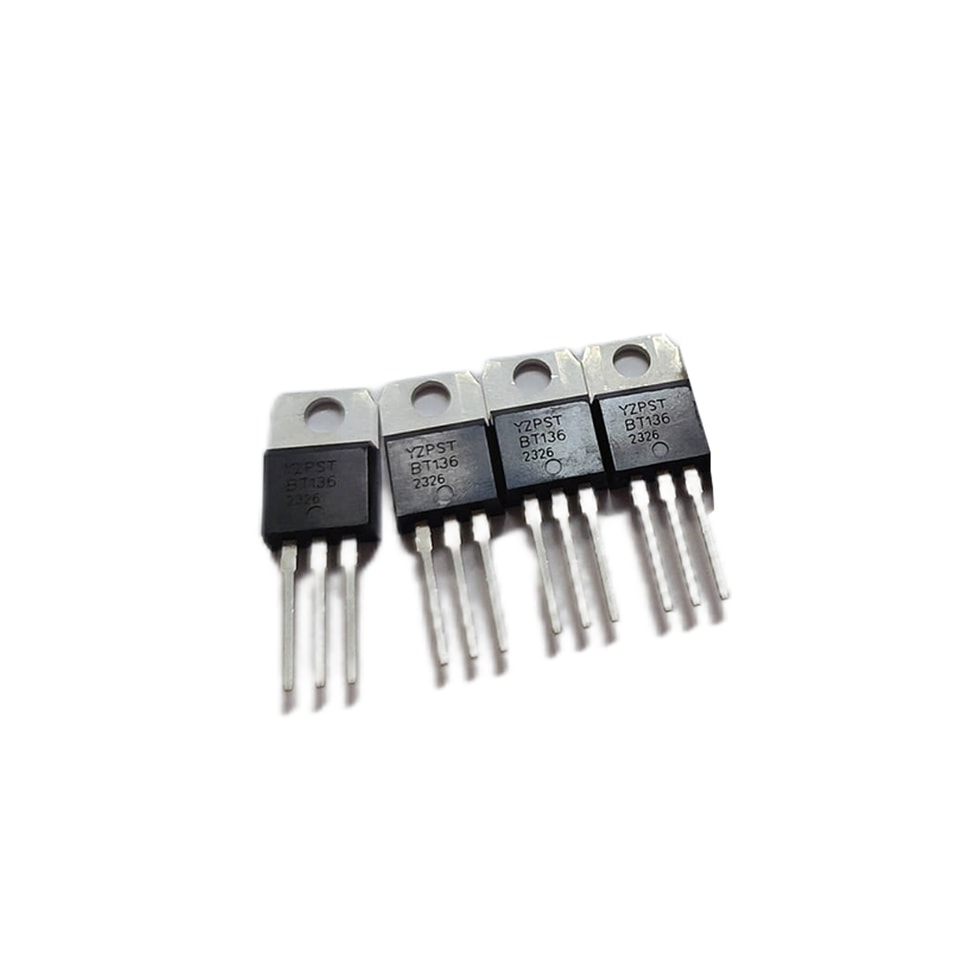

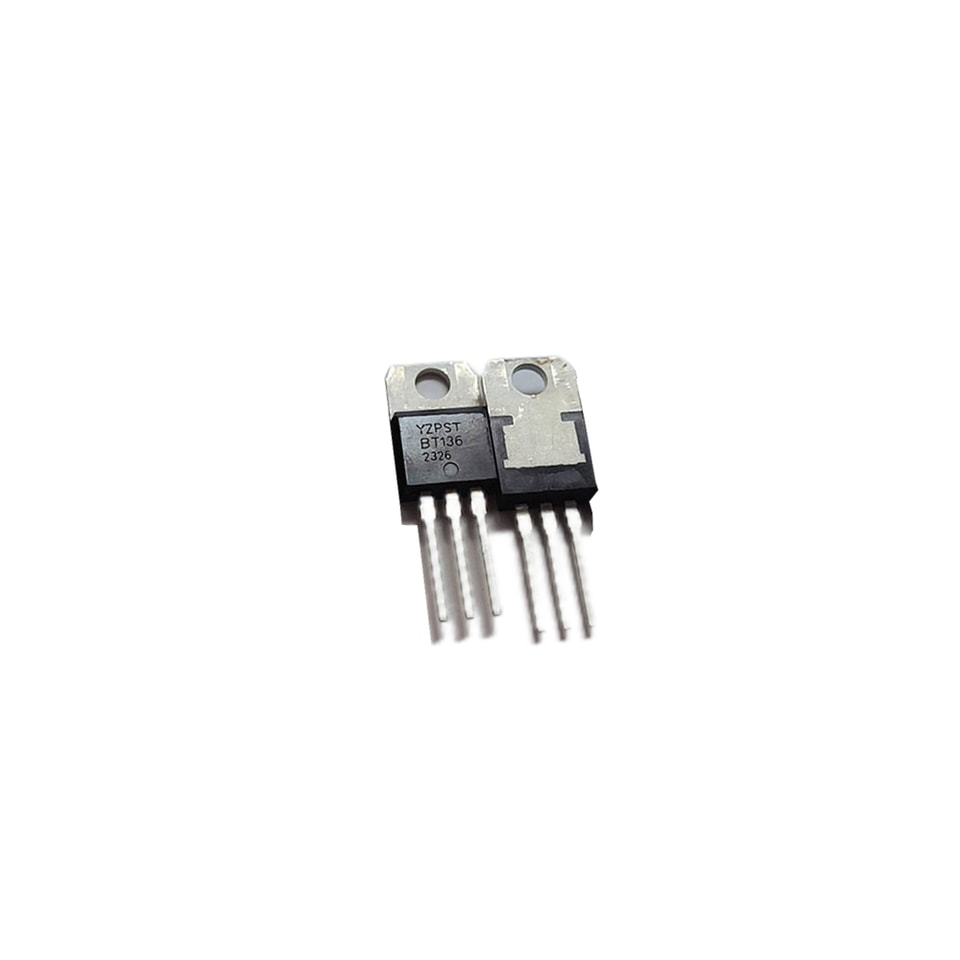

YZPST-BT136
✓Informations techniques du produit✓Assistance à la sélection selon l’application✓Demande de renseignements basée sur le catalogue et les besoins
E-mailinfo@yzpst.net
Téléphone+86 138 0527 8321
Astuce : indiquez la référence du composant, la tension/le courant cible ainsi que l’environnement d’utilisation.
CENTRE DE DOCUMENTATION
Téléchargements et fichiers techniques
P/N : Série de triacs 4 A YZPST-BT136
DESCRIPTION :
Avec un faible courant de maintien et de gâchette, les triacs de la série BT136 sont particulièrement recommandés pour les charges de puissance de résistance moyenne et faible.
PRINCIPALES CARACTÉRISTIQUES :
symbole | valeur | unité |
IT(RMS) | 4 | A |
VDRM/VRRM | 600/800 | V |
VTM | ≤1.7 | V |
MAXIMALES ABSOLUES CARACTÉRISTIQUES NOMINALES :
| Paramètre | Symbole | Valeur | Unité | |
| de stockage plage de température de jonction | Tstg | -40~150 | ℃ | |
| En fonctionnement plage de température de jonction | Tj | -40~125 | ℃ | |
| Tension de blocage répétitive de crête à l’état bloqué (Tj=25℃) | VDRM | 600/800 | V | |
| Crête répétitive tension inverse votage (Tj=25℃) | VRRM | 600/800 | V | |
| Courant efficace à l’état passant | IT(EFF) | 4 | A | |
| Non répétitif de surtension crête en conduction courant | ||||
| (cycle complet, F=50 Hz) | ITSM | 25 | A | |
| I2valeur t pour le fusible (tp=10 ms) | I2t | 3.1 | A2s | |
| Taux critique de montée de à l’état passant courant (IG=2 × IGT) | Ⅰ- Ⅱ-Ⅲ | 50 | ||
| dI/dt | Ⅳ | 10 | A/ μs | |
| Crête de grille courant | IGM | 2 | A |
| Courant de gâchette moyen de puissance totale | PG(AV) | 0.5 | W |
| Crête de grille puissance | PGM | 5 | W |
CARACTÉRISTIQUES ÉLECTRIQUES (Tj=25℃ sauf indication contraire)
| Paramètre | Valeur | ||||||
| Condition d’essai | Quadrant | T | D | E | Unité | ||
| Ⅰ- Ⅱ-Ⅲ | 5 | 5 | 10 | ||||
| IGT | VD=12 V, | Ⅳ | 5 | 10 | 25 | mA | |
| VGT | RL=33 Ω | Ⅰ- Ⅱ-Ⅲ-Ⅳ | MAX | 1.3 | V | ||
| VGD | VD=VDRM | Ⅰ- Ⅱ-Ⅲ-Ⅳ | MIN | 0.2 | V | ||
| IH | IT=100mA | MAX | 5 | 10 | 20 | mA | |
| Ⅰ-Ⅲ-Ⅳ | 8 | 10 | 20 | ||||
| IL | IG=1.2IGT | Ⅱ | MAX | 12 | 15 | 35 | mA |
| VD=0.66×VDRM Tj=125℃ Porte ouverte | |||||||
| dV/dt | MIN | 10 | 20 | 50 | V/ µs | ||
CARACTÉRISTIQUES STATIQUES
| Symbole | Condition d’essai | Valeur | Unité | ||
| VTM | ITM=5A tp=380μs | Tj=25℃ | MAX | 1.7 | V |
| IDRM | Tj=25℃ | 5 | µA | ||
| IRRM | VDRM= VRRM | Tj= 125℃ | MAX | 0.5 | mA |
THERMIQUES RÉSISTANCES
| Symbole | Condition d’essai | Valeur | Unité | |
| TO-252-4R | 2.8 | |||
| Rth(j-c) | jonction à boîtier(CA) | TO-220B (non isolé)/ TO-220C | 2.6 | ℃/W |
BOÎTIER DONNÉES MÉCANIQUES
Aucun contenu produit supplémentaire n’est disponible.
