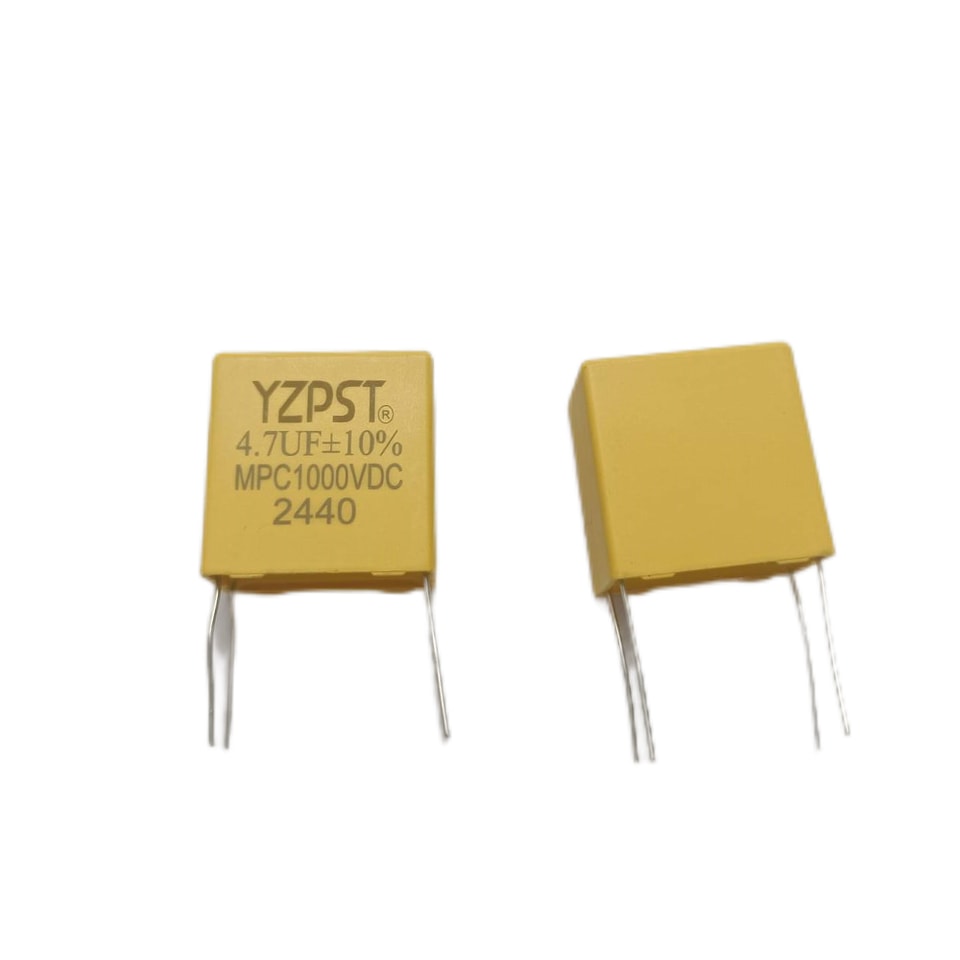

YZPST-MPC475K1000D01
Astuce : indiquez la référence du composant, la tension/le courant cible ainsi que l’environnement d’utilisation.
Téléchargements et fichiers techniques
CondensateurYZPST-MPC475K1000D01

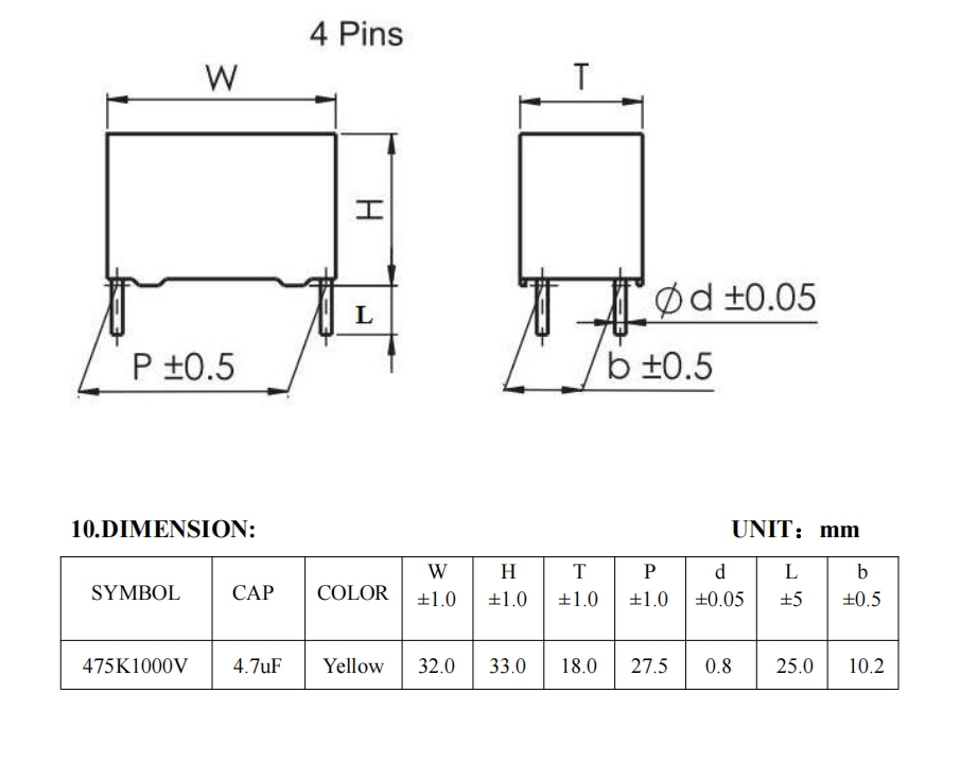

DONNÉES DE RÉFÉRENCE SPÉCIFIQUES
DESCRIPTION | VALEUR | CONDITIONS D’ESSAI | ||
Capacitance ance | Capacité nominale | 4.7uF | Mesure fréquence: 1kHz±10% Mesure tension: 1Vrms.max. | |
Tolérance de capacitance | K=±10% | |||
Tension | Tension nominale | 1000Vdc | 1.6*UR Unité:VDC (5 S à 20℃) | |
Tenue en tension | ||||
Facteur de dissipation (tangentede pertes) | FD≤0,2 % 1kHz 1 V FD≤0,2 % 10kHz 1 V | Mesure fréquence:1kHz±10% Mesure tension: 1Vrms.max. | ||
Résistance d’isolement | C≤0.33µF C＞0.33µF | IR≥30000MΩ IR*C≥5000S | mesuré à la tension nominale or inférieur à 100VDC 1 minute à 20℃ et HR≤65 % | |
（ESR） | <159mΩ <159mΩ <159mΩ | @ 1KHZ 25℃ @40KHZ 25℃ @ 100KHZ 25℃ | ||
（Irms） | 8A | @ 10KHZ 70℃ | ||
（Ipeak） | 600A |
| ||
（dv/dt） | >45v/us | @70℃ | ||
（Ut-t） | 1200VDC | Unité:VDC ( 10 S à 20℃) | ||
（Ut-c） | 3000VDC | Unité:VAC (60S à 20℃) | ||
100000H | @Un T=70℃ | |||
≤100adapté |
| |||
<2000M |
| |||
Catalogue climatique | 40/85/21 |
| ||
Norme de référence | IEC61071 GB/T17702 |
| ||
|
| |||
CARACTÉRISTIQUES :
Construction sans inductance et auto-cicatrisante
Résiste aux surtensions.
Excellentes caractéristiques physiques et environnementales.4. APPLICATION :
Snubber IGBT, liaison DC
Largement utilisé dans les dispositifs d’électronique de puissance dans les circuits résonants série/parallèle ;
Largement utilisé dans les équipements d’électronique de puissance pour l’absorption des surtensions et des pics de courant ;

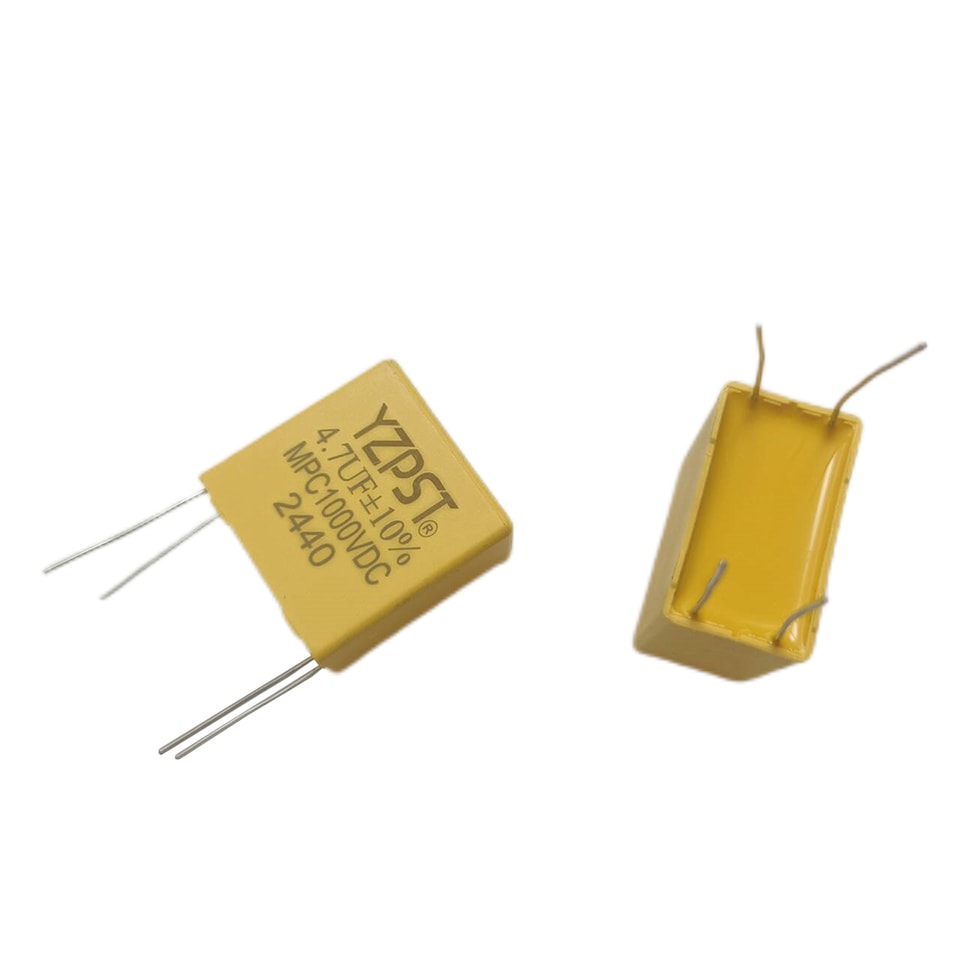

MARQUAGE :
Le marquage sur chaque condensateur comprend :
Capacité nominale : par exemple 475
Tension nominale : par exemple 1000V
Tolérance de capacité : par exemple K
Symbole du fabricant : JIMSON (JS).
Marquage sur l’emballage
Chaque unité d’emballage porte le type, la valeur nominale, la quantité et la date de fabrication, le lieu de fabrication et le nom du fabricant
EXPLICATION DES TERMES IMPORTANTS :
Capacitance nominale
La valeur de capacité nominale en picofarads est exprimée par un nombre à trois chiffres ; les deux premiers chiffres sont significatifs et le dernier indique le nombre de zéros à ajouter.
Exemple : 224 indique 220 000 pF ou 0,22 uF
225 indique 2 200 000 pF ou 2,2 uF
UNITÉ DE CAPACITÉ :
1 F = 1 000 mF = 1 000 000 uF = 1 000 000 000 nF = 1 000 000 000 000 pF
Tolérance de capacité
La tolérance correspond à l’écart admissible de la capacité réelle par rapport à la capacité nominale, exprimé en pourcentage.
Symbole de tolérance indiqué :
F=±1 % G=±2 % J=±5 % K=±10 % M=±20 % N=±30 %
