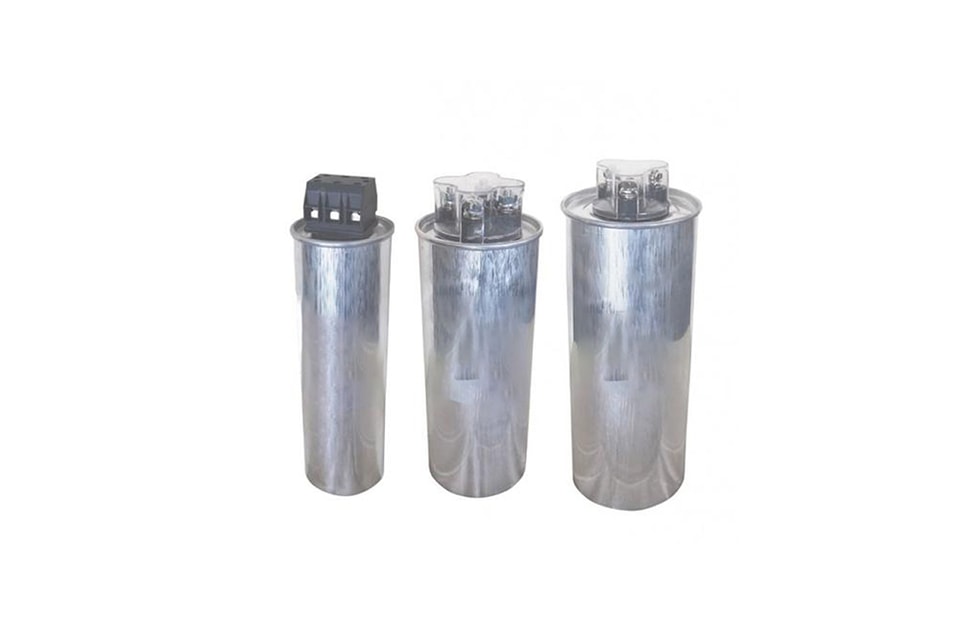

Condensateur de puissance shunt basse tension à boîtier cylindrique en aluminium PFC avec boulons de borne
Astuce : indiquez la référence du composant, la tension/le courant cible ainsi que l’environnement d’utilisation.
Shunt basse tension puissance condensateur Boîtier cylindrique en aluminium PFC avec bornes boulons
Caractéristiques
Utilisé dans les circuits de filtrage basse tension en courant alternatif
Dispositif de sécurité contre les surtensions
Propriété autoréparatrice
Technologie de coupe ondulée pour forts courants d’appel
Faible facteur de pertes et longue durée de vie
Applications
Correction du facteur de puissance
Batterie de condensateurs à compensation automatique
Circuit de filtrage à boîtier formé avec inductance
Spécifications
Norme de référence | IEC 60831, IEC 61071 en option |
Catégorie climatique | 40/85/56 |
Température de fonctionnement | -25 55 |
Température de stockage | -40 85 |
Plage de tension | 230 VCA 525 VCA,jusqu’à 2000 VCA |
Plage de capacité | Voir pièce jointe |
Tolérance de capacité | ±5 % ; ±10 % |
Tension d’essai entre T-T | 2.15Un (10 s, 20±5 ) |
Tension d’essai entre T-C |
|
T | 1 (20±5 ) |
Tension maximale admissible | 1.1 Un(30 % de la durée de mise sous charge) 1.15Un(30 min par jour) 1.2 Un (5 min par jour) 1.3Un (1 min par jour) 1,5Un (30 ms à chaque fois, 1000 fois pendant la durée de vie) |
Courant maximal admissible | 1.3In |
Altitude maximale en fonctionnement | 2000 m |
Couple maximal des bornes | M6 : 5 Nm ; M8 : 6 Nm ; M10 : 8 Nm |
Couple maximal de montage | M12 : 10 Nm ; M16 : 12 Nm |
Type |
Tension (V) | 50Hz | 60 Hz |
Capacité( ) | Dimension D*H(mm) | ||
Sortie (kVar) | Courant (A) | Sortie (kVar) | Courant (A) | ||||
Tension nominale 250 VAC, 50/60 Hz | |||||||
BCMJ0.25-5-3YN | 250 | 5 | 20 | 6 | 24 | 254.8 | 106*110 |
BCMJ0.25-10-3YN | 250 | 10 | 40 | 12 | 48 | 509.6 | 106*150 |
BCMJ0.25-15-3YN | 250 | 15 | 60 | 18 | 72 | 764.3 | 106*235 |
BCMJ0.25-20-3YN | 250 | 20 | 80 | 24 | 96 | 1019.1 | 106*280 |
BCMJ0.25-25-3YN | 250 | 25 | 100 | 30 | 120 | 1273.9 | 116*280 |
BCMJ0.25-30-3YN | 250 | 30 | 120 | 36 | 144 | 1528.7 | 126*280 |
Tension nominale 280 VAC, 50/60 Hz | |||||||
BCMJ0.28-5-3YN | 280 | 5 | 17.9 | 6 | 21.5 | 203.1 | 106*125 |
BCMJ0.28-10-3YN | 280 | 10 | 35.7 | 12 | 42.8 | 406.2 | 116*150 |
BCMJ0.28-15-3YN | 280 | 15 | 53.6 | 18 | 60.8 | 609.3 | 106*235 |
BCMJ0.28-20-3YN | 280 | 20 | 71.4 | 24 | 85.6 | 812.4 | 116*280 |
BCMJ0.28-25-3YN | 280 | 25 | 89.3 | 30 | 107.2 | 1015.5 | 126*280 |
BCMJ0.28-30-3YN | 280 | 30 | 107.1 | 36 | 128.5 | 1218.6 | 136*280 |
