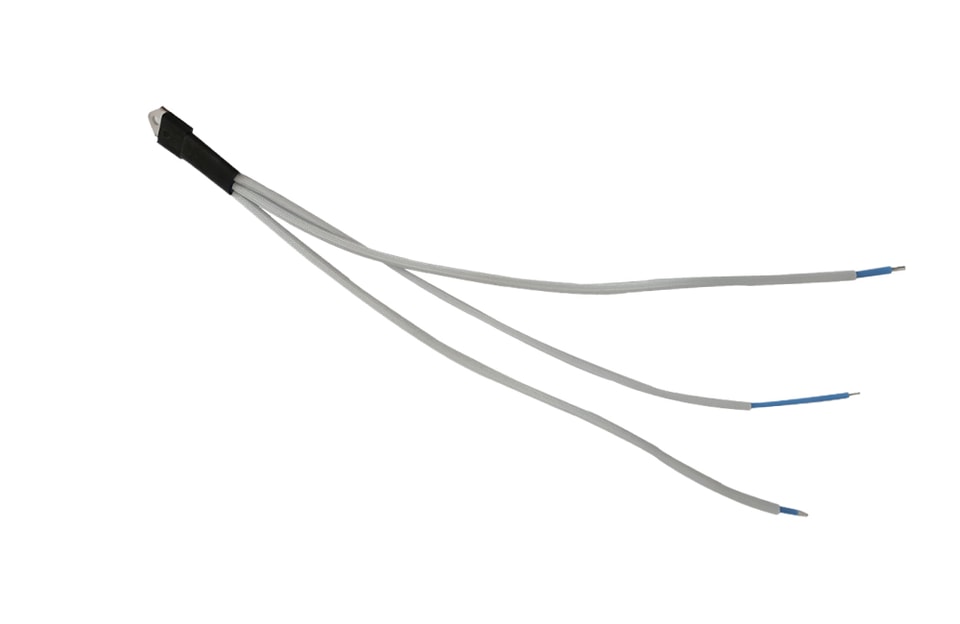

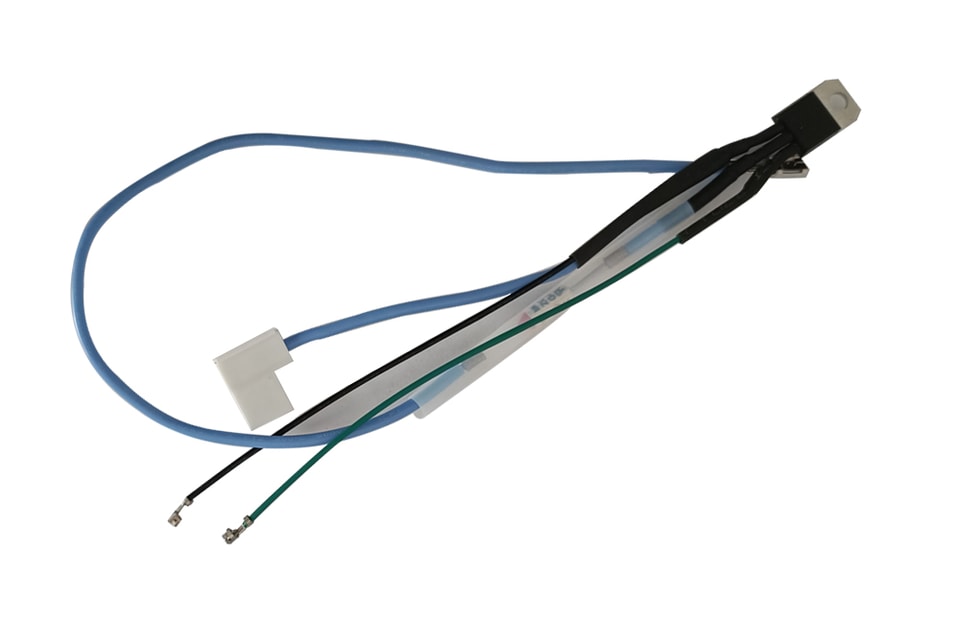

Triac BTA41 40 A fil de Litz

Fil de Litz YZPST-BTA41

Spécification du faisceau de câbles du redresseur commandé au silicium--yzpst_02

Triacs 40 A de la série BTA41

DESCRIPTION :
La série de triacs BTA41 convient à tous les modèles de contrôle. Elle est utilisée dans des applications telles que la commande de moteurs, l’éclairage industriel et domestique, le chauffage, la commutation statique et les régulateurs de vitesse de moteurs, etc. Grâce à sa technique de montage par clip, elle offre des performances supérieures en matière de tenue au courant d’appel. Grâce à une plaquette céramique interne, la série BTA fournit une patte isolée en tension (valeur nominale de 2500 VRMS), conforme aux normes UL.

CARACTÉRISTIQUES PRINCIPALES

Symbole	Valeur	Unité
It(rms)	40	A
VdRM Vrrm	600/800	V
Vtm	1.55	V

VALEURS MAXIMALES ABSOLUES

Paramètre	Symbole	Valeur	Unité
Plage de température de jonction de stockage	Tstg	-190	°C
Plage de température de jonction de fonctionnement	Tj	-165	°C
Tension de pointe répétitive à l’état bloqué (T = 25 °C)	Vdrm	600	V
Tension inverse de crête répétitive (T = 25 °C)	Vrrm	600	V
Courant efficace à l’état passant	It(rms)	40	A
Courant de surtension non répétitif de crête à l’état passant (cycle de feuille, F=50 Hz)	Itsm	400	A
I2Valeur t pour le pouvoir fusible (tp=10ms)	Pt	880	A2S
Vitesse critique de montée du courant à l’état passant	dl/dt	50	A/gS
(I =2xIgt)	dl/dt	50	A/gS
Courant de gâchette de crête	Igm	8	A
Dissipation moyenne de puissance de gâchette	Pg（av）	1	W

3 quadrants

Symbole	Condition d’essai	Quadrant		Valeur	Unité
Igt	V = 12 V R = 33Q	III ni	MAX.	50	mA
VGT		III ni	MAX.	1.3	V
Vgd	VD=VDRMTj=125°C	hi ni	MIN.	0.2	V
	R=3.3KQ
II	Ig=1.2Igt	hi ni	MAX.	120	mA
Ih	lT=100mA		MAX.	60	mA
dV/dt	Vd=2/3Vdrm Grille ouverte		MIN.	1000	V/gs
	Tj=125°C

Schéma d’informations de commande

Données mécaniques du boîtier T0-3P

Pour plus d’informations surFil de Litz YZPST-BTA41veuillez télécharger le fichier PDF ci-dessus intitulé « SPÉCIFICATIONS DU FAISCEAU DE CÂBLES POUR REDRESSEUR COMMANDÉ AU SILICIUM -- yzpst »
