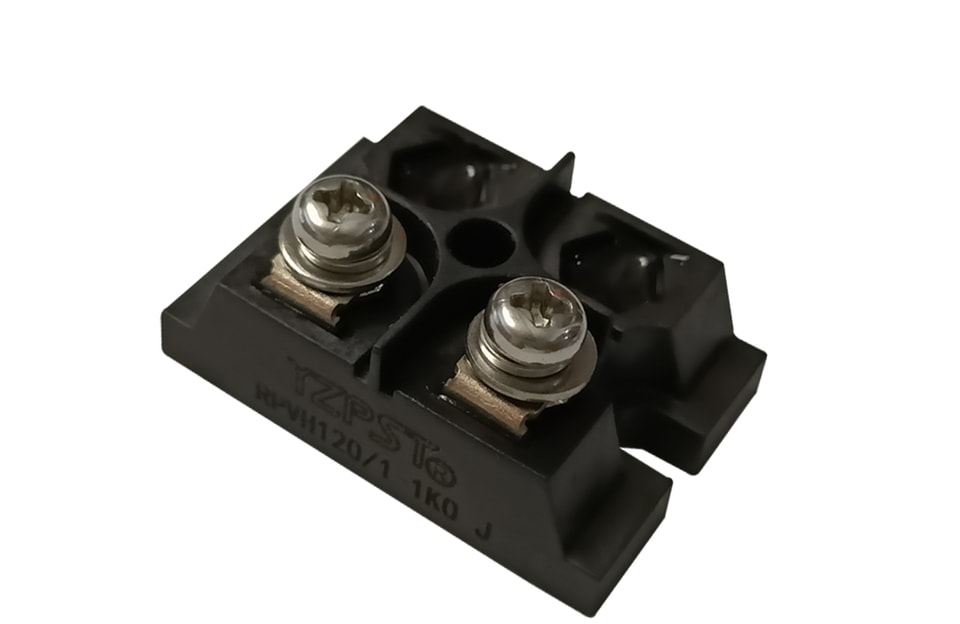

Résistances à couche épaisse de puissance RPVH120

Portée：
Cette spécification définit les caractéristiques générales et les exigences relatives aux résistances à couche épaisse de puissance RPVH 120.
Dimensions：Nom de taille : mm Type de boîtier : SOT-227
YZPST-RPVH120-1K-1

Structure de la résistance：

YZPST-RPVH120-1K-2

Norme de référence：
GB/T 5729-2003 Résistances fixes pour équipements électroniques, partie 1 : spécification générale
GB/T 2828.1-2012 Procédure d'échantillonnage technique et tableau d'échantillonnage pour inspection lot par lot GB/T 2691-2016 Méthode de marquage des résistances et des condensateurs
Les principaux paramètres techniques：

Puissance nominale	Lorsque la température de la plaque de base est≤70℃, la puissance nominale est de 120 W
Résistance /Ω	1--1M
Tolérance admissible	±5%
Coefficient de température	±250 ppm/℃(25-85℃)
Tension maximale de service	1500 V CC
Tension de tenue d'isolement	5 kV CC 1 min
Capacité parasite	＜45 pF
Résistance d’isolement	＞10 GΩΩ
Plage de température de fonctionnement	-55℃-+155℃

Principaux éléments d'inspection, méthodes d'inspection et exigences de performance :

projet	Conditions d’essai	Exigence de performance
Résistance des bornes	Arrachement du fil souple : 10 N, type à goujon couple de 1,0 N·m	ΔR≤±（1%R+0,05Ω）
vibrations haute fréquence	Fréquence 10~500 Hz, 10 g, 6 h	ΔR≤±（1%R+0,05Ω）
surcharge	Appliquer 1,5 fois la tension nominale de puissance pendant 10 s	ΔR≤±（0,4 %R+0,1 Ω）
Durabilité à température ambiante	La charge à puissance nominale est de 1000 h, et la température de la plaque inférieure est inférieure à 70℃	ΔR≤±（5 %R+0,05 Ω）

Méthode et exigences de montage sur dissipateur thermique
La résistance est installée sur le dissipateur thermique à l’aide de 2 vis M4, et le couple de serrage est inférieur ou égal à 1,3 N·m (afin de garantir la puissance d’utilisation et une excellente dissipation thermique) ;
La surface de contact doit être nettoyée ;
La planéité du dissipateur thermique est de 0,05 mm à 0,1 mm (dans une plage de 100 mm) ; la rugosité du dissipateur thermique doit être de 6,3 µm ;
Pour améliorer la conductivité thermique, les surfaces de contact (alumine, dissipateurs thermiques) doivent être enduites de graisse silicone.

Pour plus d’informations surYZPST-RPVH120-1KVeuillez télécharger le fichier PDF ci-dessus nommé « YZPST-RPVH120 Resistor Spec.SOT-227-R090 »
