YZPST-T1650H-6I
Astuce : indiquez la référence du composant, la tension/le courant cible ainsi que l’environnement d’utilisation.
Téléchargements et fichiers techniques

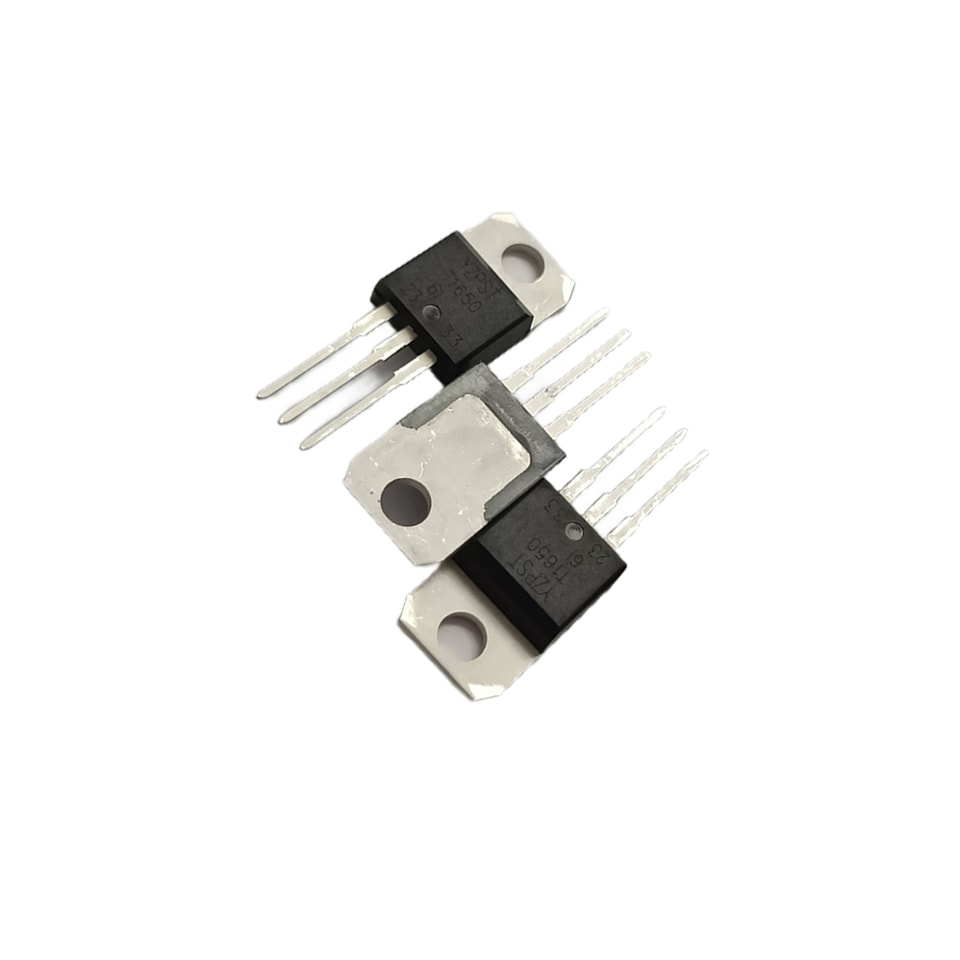

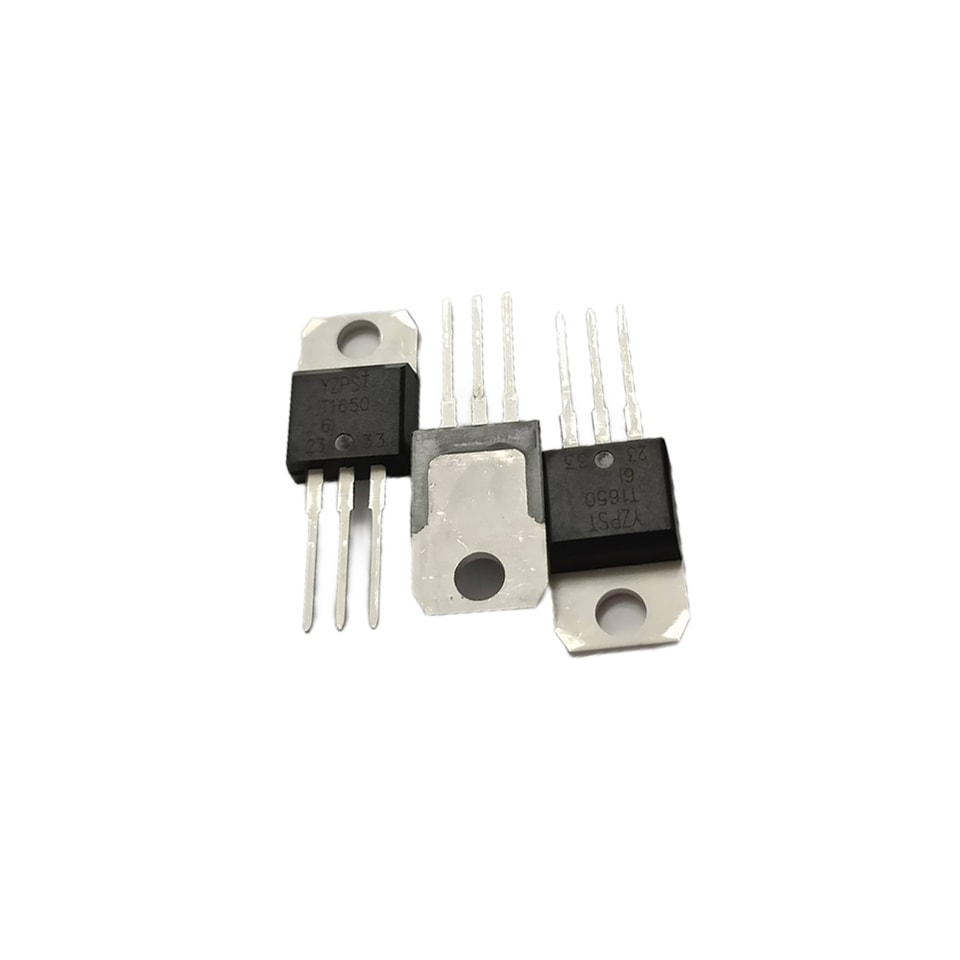

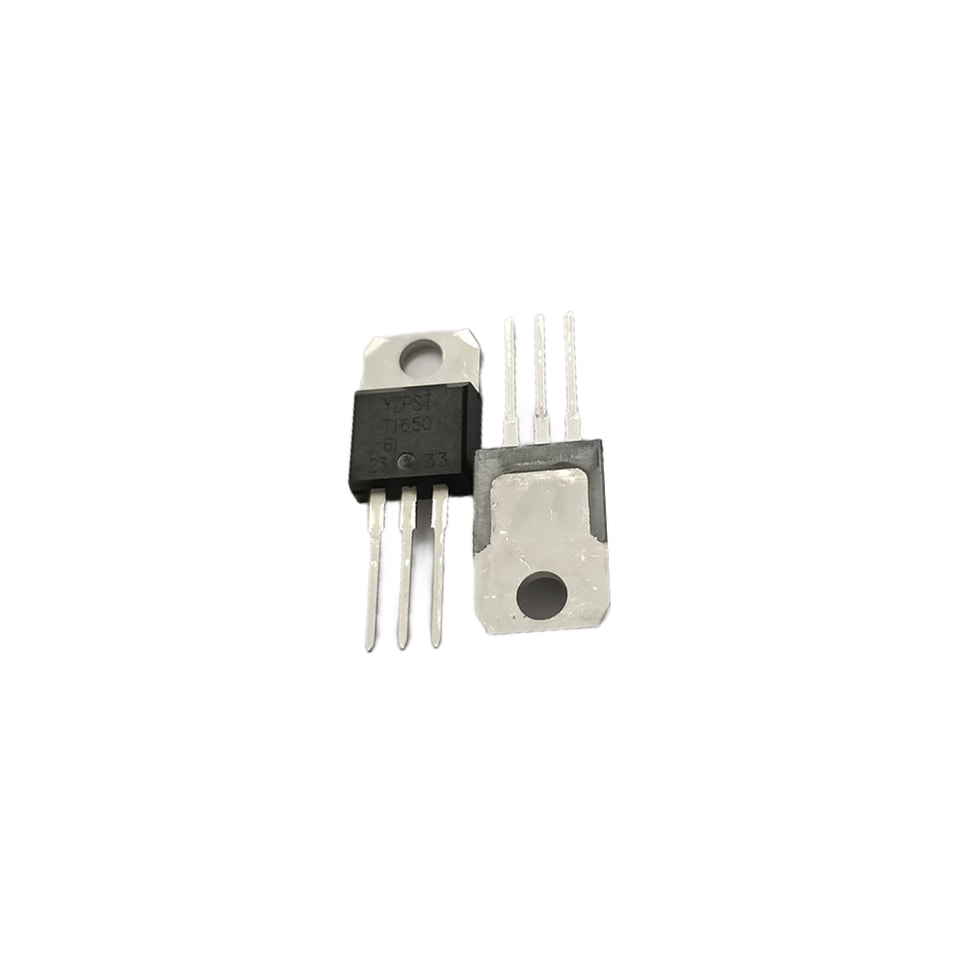

TRIACs T1650H-6I 16 A
DESCRIPTION :
Spécialement conçus pour fonctionner dans des applications à forte densité de puissance ou de moteurs universels, telles que les aspirateurs et les moteurs de tambour de machines à laver, ces TRIACs de 16 A offrent une capacité de commutation très élevée jusqu’à des températures de jonction de 150 °C.
Le dissipateur thermique peut être réduit par rapport aux TRIACs traditionnels, grâce aux hautes performances obtenues aux températures de jonction données
PRINCIPALES CARACTÉRISTIQUES
Symbole | Valeur | Unité |
IT(RMS) | 16 | A |
VDRM VRRM | 600 | V |
IGT | 50 | mA |
MAXIMALES ABSOLUES VALEURS
Paramètre | Symbole | Valeur | Unité |
Plage de température de jonction de stockage | Tstg | -40 ~150 | ℃ |
Plage de température de jonction en fonctionnement | Tj | -40~150 | ℃ |
Tension de blocage répétitive de crête à l’état bloqué (T =25℃) | VDRM | 600 | V |
Tension inverse répétitive de crête (T =25℃) | VRRM | 600 | V |
Courant efficace à l’état passant | IT(RMS) | 16 | A |
Courant de crête de surtension non répétitif à l’état passant (cycle complet, F=50Hz) | ITSM | 160 | A |
Valeur I2t pour le fusible (tp=10 ms) | I2t | 169 | A2S |
Taux critique d’élévation du courant à l’état passant (I = 2×IGT) | dI/dt | 50 | A/μS |
Courant de crête de grille | IGM | 4 | A |
Dissipation de puissance moyenne de grille | PG(AV) | 1 | W |
CARACTÉRISTIQUES ÉLECTRIQUES (T=25℃sauf sauf indication contraire)
| Symbole | Valeur | |||||
| Condition d’essai | Quadrant | T1635 | T1650 | Unité | ||
| IGT | Ⅰ Ⅱ Ⅲ | MAX. | 35 | 50 | mA | |
| VGT | V =12V R =33Ω | Ⅰ Ⅱ Ⅲ | MAX. | 1.3 | V | |
| VGD | VD=VDRM Tj=125℃ R=3.3KΩ | Ⅰ Ⅱ Ⅲ | MIN. | 0.2 | V | |
| IL | IG=1.2IGT | ⅠⅡ Ⅲ | MAX. | 80 | 110 | mA |
| IH | IT=100mA | MAX. | 50 | 75 | mA | |
| dV/dt | VD=2/3VDRM Grille ouverte Tj=125℃ | MIN. | 1000 | 1500 | V/μs | |
CARACTÉRISTIQUES STATIQUES
| Symbole | Paramètre | Valeur | Unité | |
| VTM | ITM =23A tp=380μs | Tj =25℃ | 1.55 | V |
| IDRM | VD=VDRM VR=VRRM | Tj =25℃ | 5 | μA |
| IRRM | Tj =125℃ | 5.5 | mA | |
Thermique Résistances
| Symbole | Paramètre | Valeur | Unité |
| Rth(j-a) | jonction à ambiant | 60 | |
| Rth(j-c) | Jonction au boîtier (AC) | 2.1 | ℃/W |
TO-220M2 Boîtier Mécaniques Data
