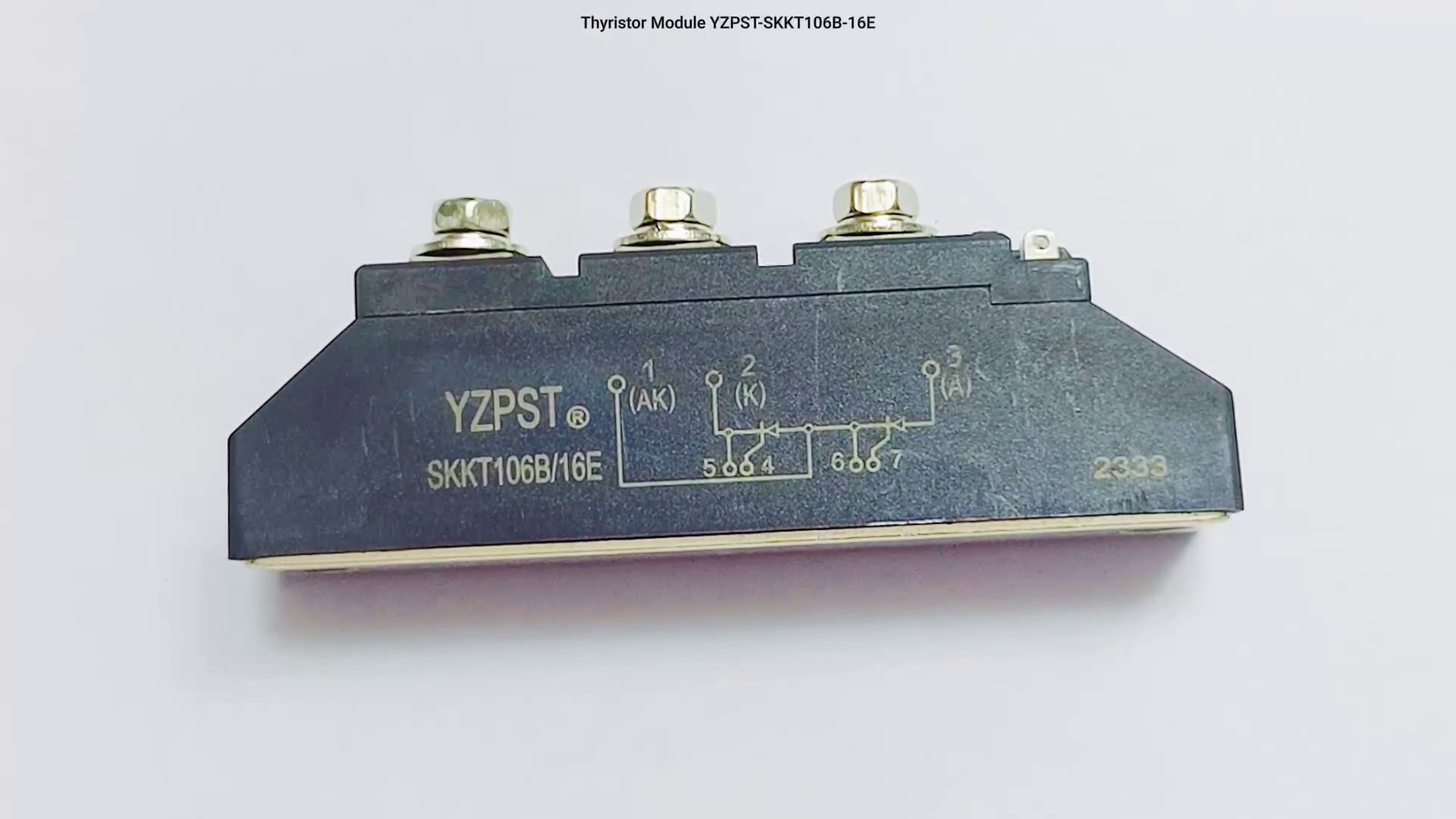

YZPST-SKKT106B-16E
YZPST-SKKT106B-16E
Caractéristiques

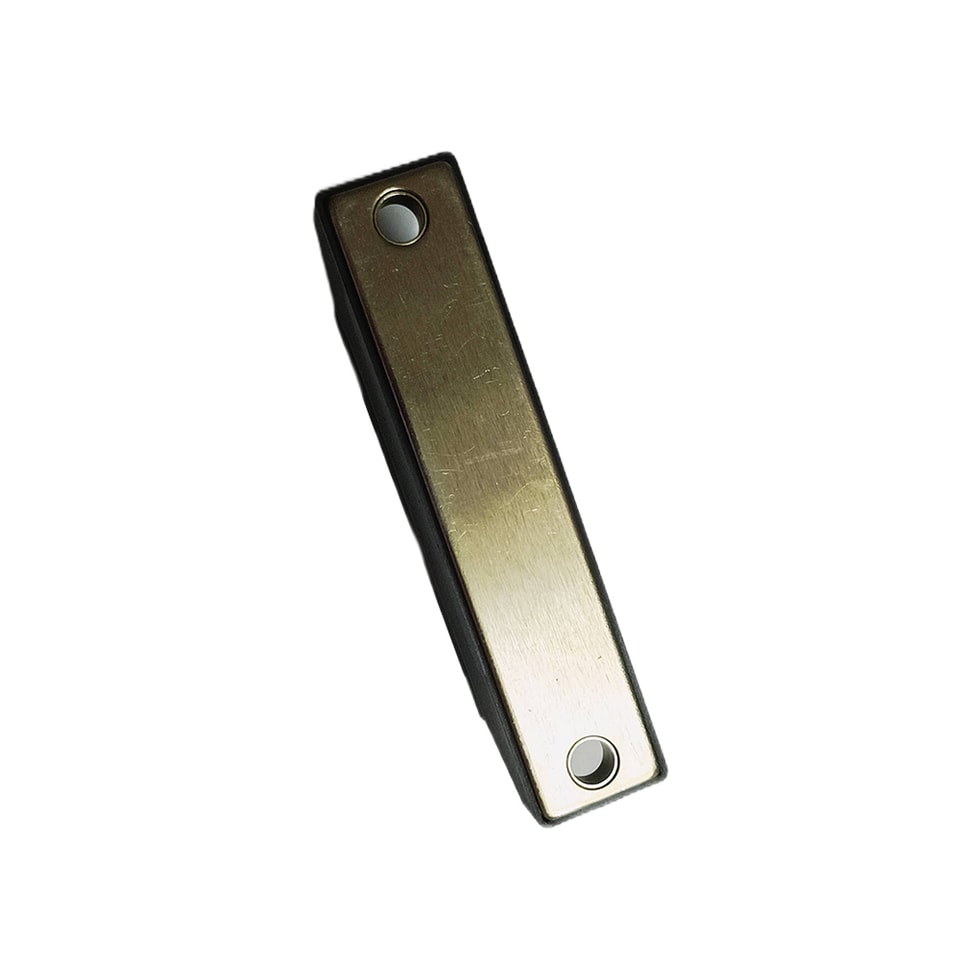

- Transfert de chaleur à travers une plaque de base métallique isolée en céramique de nitrure d'aluminium
- Contacts de pression en métal précieux pour une fiabilité élevée
- Thyristor avec amplification de la porte
Applications typiques
- Commande de moteur CC
- Démarreurs de moteur AC
- Contrôle de température
- Gradation de lumière professionnelle
YZPST-SKKT106B-16E
Caractéristiques
- Transfert de chaleur à travers une plaque de base métallique isolée en céramique de nitrure d'aluminium
- Contacts de pression en métaux précieux pour une fiabilité élevée
- Thyristor avec porte amplificatrice
Applications typiques
- Commande de moteur CC
- Démarreurs de moteur AC
- Contrôle de température
- Gradation professionnelle de la lumière
|
VDRM |
VRRM |
VRSM |
|
1600V |
1600V |
1700V |
|
Symbole |
Conditions |
Valeurs |
Unités |
|
IT(AV)
IRMS |
sin. 180; TC=85°C |
106
180 |
A |
|
ITSM I2t |
Tvj=25°C; 10ms Tvj=25°C; 8.3ms |
2250 25 |
A KA2s |
|
VT IDD IRD |
Tvj=25°C; IT=300A Tvj=130°C; VRD=VRRM; VDD=VDRM |
max. 1.65
max. 20 |
V
mA |
|
tgd tgr |
Tvj=25°C; IG=1A; diG/dt=1A/μs; VD=2/3VDRM |
1 2 |
μs |
|
(di/dt)cr (dv/dt)cr tq IH IL |
Tvj=130°C Tvj=130°C Tvj=130°C Tvj=25°C; typ. /max. Tvj=25°C; RG=33Ω; typ. /max. |
max. 150 max. 1000 100 250 600 |
A/ μs V/ μs μs mA mA |
|
VGT IGT VGD IGD |
Tvj=25°C; d.c. Tvj=25°C; d.c. Tvj=130°C; d.c. Tvj=130°C; d.c. |
min.1.0 min.35 max. 0.25 max.6 |
V mA V mA |
|
Rth(j-c) Rth(c-s) Tvj Tstg |
par thyristor / par module par thyristor / par module |
0.28 0.2 -40…+130 -40…+125 |
K/W K/W °C °C |
|
Visol |
a.c. 50Hz; r.m.s.; 1s/1min. |
3600/3000 |
V |
