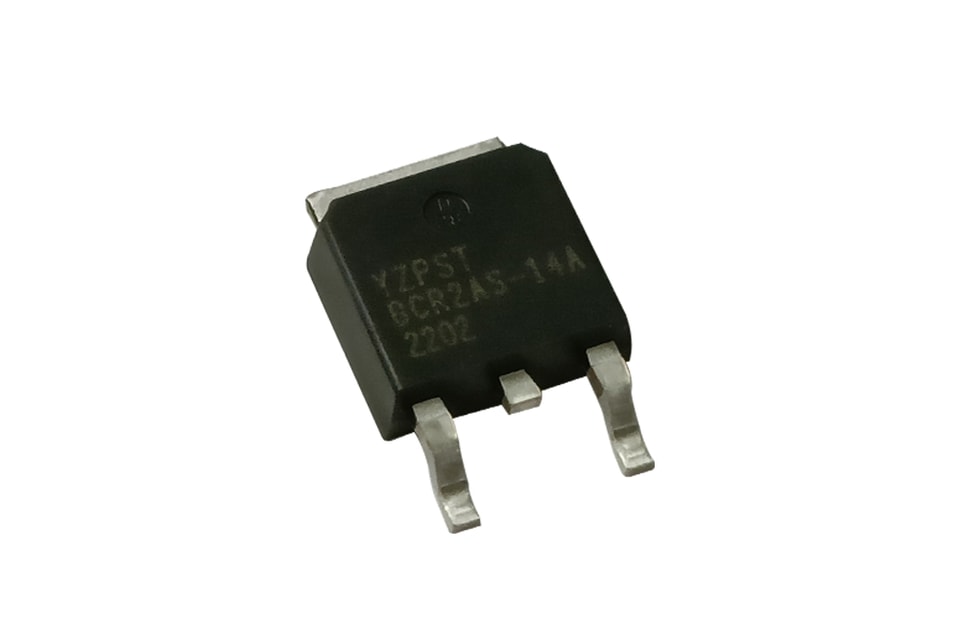

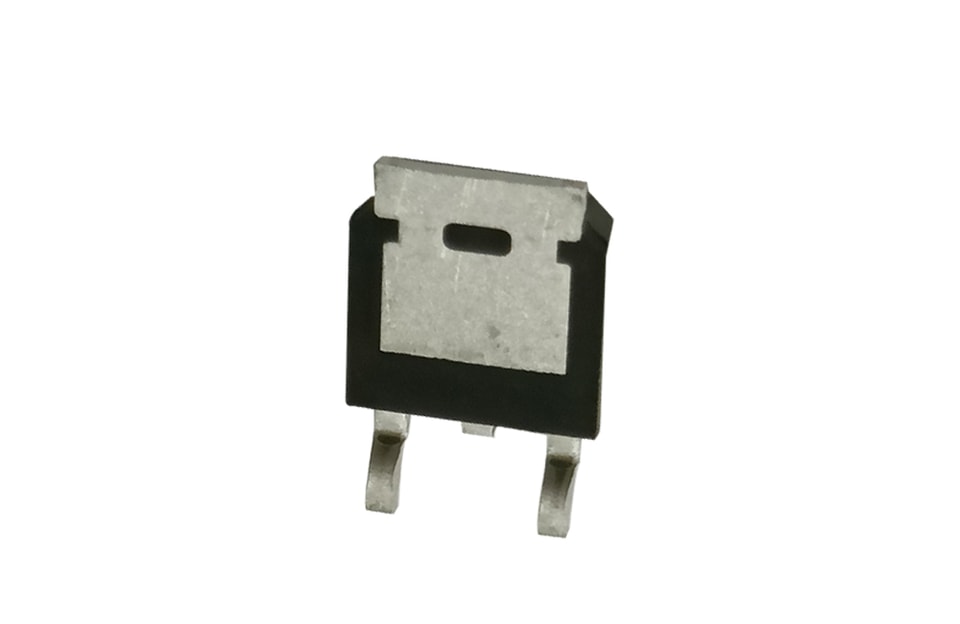

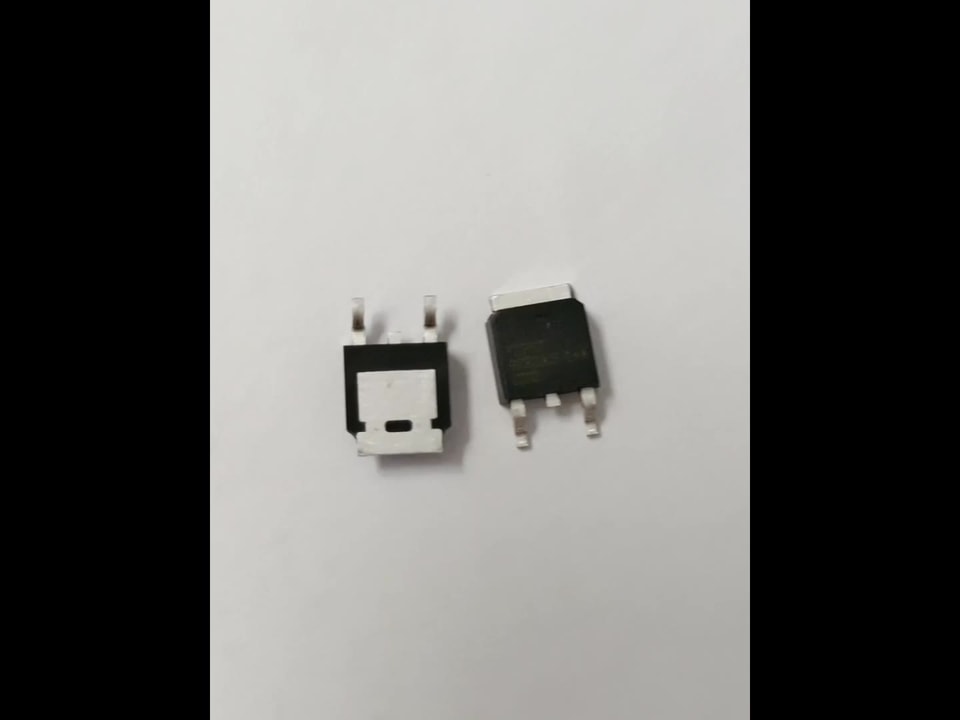

YZPST-BCR2AS-14A

2 ATriacs

DESCRIPTION :

Avec un faible courant de maintien et de verrouillage, les triacs de la série BCR2AS-14A sont particulièrement

recommandés pour les charges de puissance de type résistif de moyenne et petite taille.

CARACTÉRISTIQUES PRINCIPALES :

CARACTÉRISTIQUES ABSOLUES MAXIMALES :

Paramètre		Symbole	Valeur	Unité
Plage de température de jonction de stockage		T_stg	-40~150	℃
Plage de température de jonction en service		T_j	-40~125	℃
Tension de blocage répétitive de crête à l’état bloqué (T_j=25℃)		V_DRM	800	V
Tension inverse répétitive de crête (T_j=25℃)		V_RRM	800	V
Courant efficace à l’état passant		IT(EFF)	2	A
Courant de crête non répétitif en conduction sur une demi-onde complète, F=50 Hz		I_TSM	20	A
I²valeur t pour le fusible (t_p=10 ms)		I2t	2	A2s
Taux critique de montée du courant en conduction(I_G=2×I_GT)	dI/dt	Ⅰ-Ⅱ-Ⅲ	50	A/μs
	dI/dt	Ⅳ	10	A/μs
Courant de crête de gâchette		I_GM	2	A
Dissipation de puissance moyenne de grille		PG(AV)	0.5	W
Puissance de crête de gâchette		P_GM	5	W

CARACTÉRISTIQUES ÉLECTRIQUES (Tj=25 °C sauf indication contraire)

CARACTÉRISTIQUES STATIQUES
