YZPST-FRD60B20
• DESCRIPTION :
La FRD60B20 est une diode redresseuse à récupération douce ultra-rapide. Elle présente les caractéristiques d'une faible tension directe, d'un faible courant de fuite, d'une faible perte de puissance, des systèmes plus fiables, conforme à la norme RoHS.

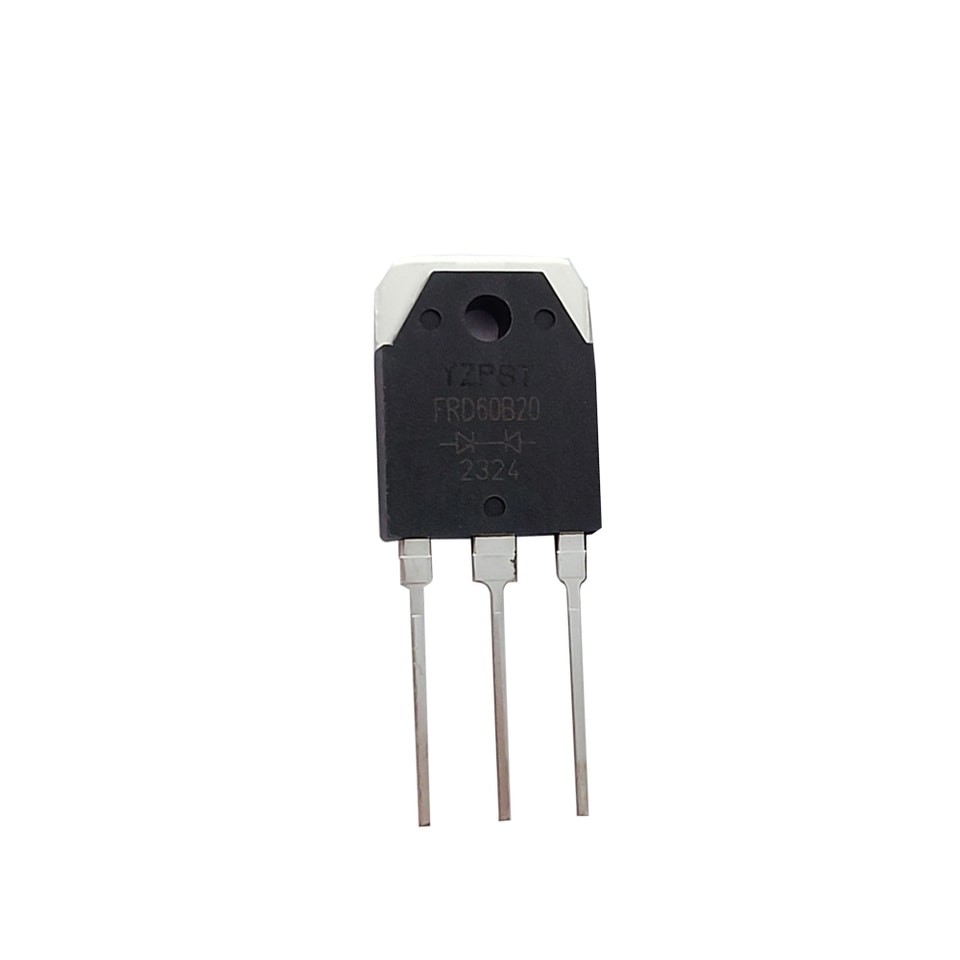

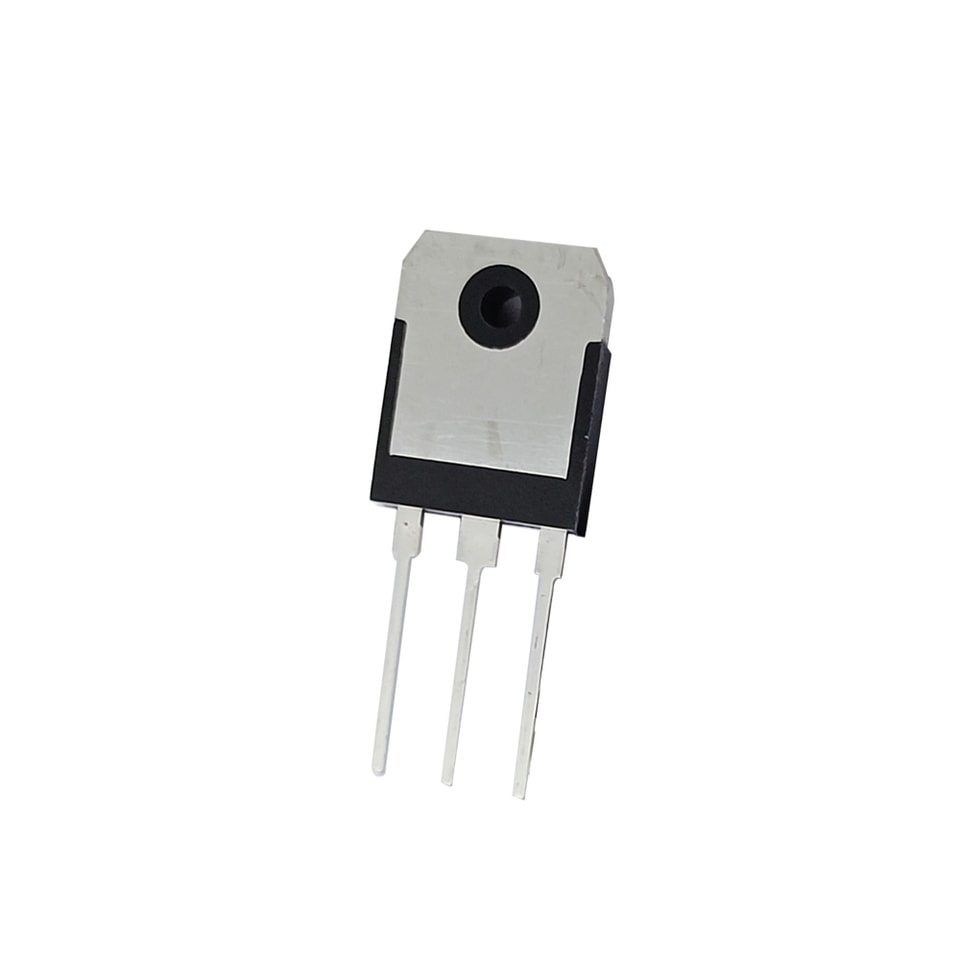

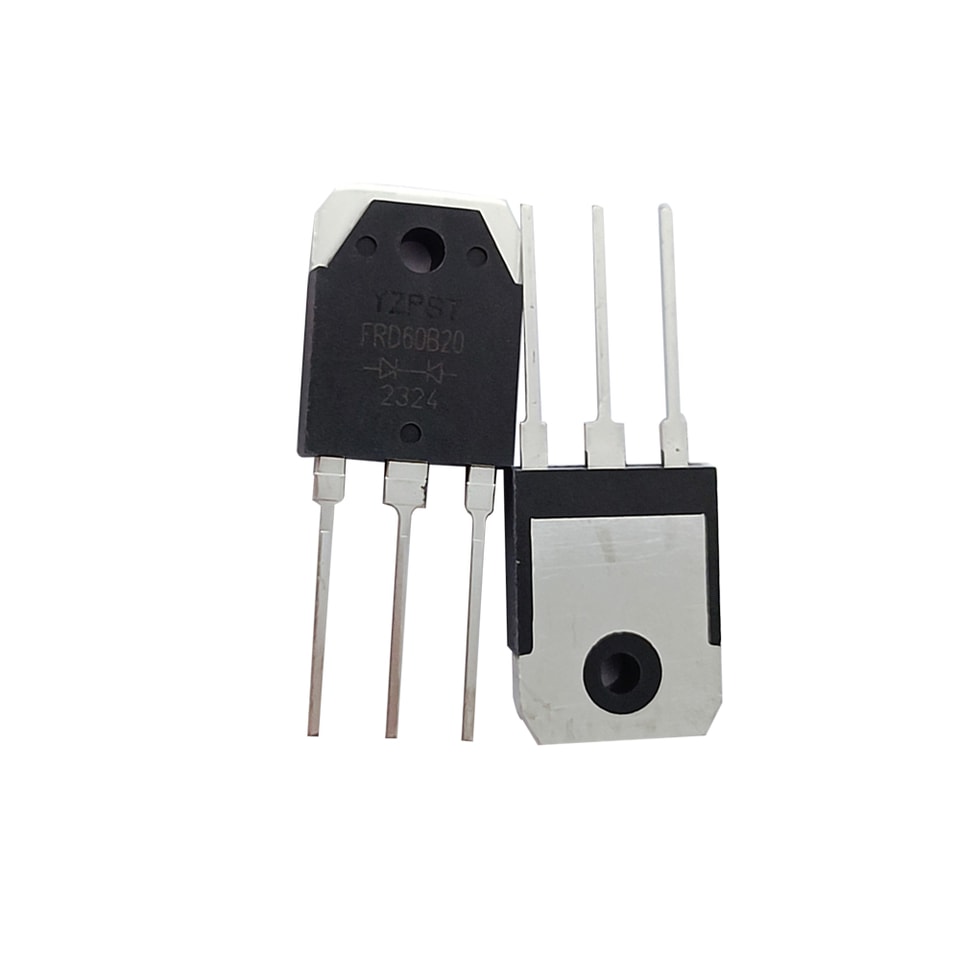

Diode redresseuse à récupération douce ultra-rapide TO-3PN FRD60B20
u25cf DESCRIPTION :
Le FRD60B20 est une diode redresseuse à récupération douce ultra-rapide. Il présente les caractéristiques d'une faible tension directe, d'un faible courant de fuite, d'une faible perte de puissance, de systèmes plus fiables, conforme à la norme RoHS.
Diode redresseuse à récupération douce ultra-rapide TO-3PN FRD60B20
RATINGS MAXIMUM ABSOLUS (aux températures ambiantes de 25°C sauf indication contraire.)
| Symbole | Paramètre | Valeur | Unité |
| V R | Tension inverse maximale en courant continu | ||
| V RRM | Tension inverse maximale de crête répétitive | ||
| V RWM | Tension inverse de crête de travail | 200 | V |
| I F ( AV ) | Continu avant actuel uff0c TC = 110 C | 60 | |
| I FSM | Unique pouls avant actuel uff0c TC =25 C | 600 | A |
| T J ,T STG | Fonctionnement et Température de stockage Plage de température | -55 à +175 | °C |
CARACTÉRISTIQUES ÉLECTRIQUES (à une température ambiante de 25°C sauf indication contraire)
| Symbole | Paramètre | Condition de test | Valeur | Unité | ||
| MIN | TYPE | MAX | ||||
| V BR | Tension de claquage inverse | I R = 100µA | 200 | |||
| I F =30A | 0.96 | 1.15 | ||||
| VF | Tension directe | I F =30A, T j = 125℃ | 0.86 | 1 | V | |
| V R =200V | 20 | |||||
| IR | Reverse leakage actuel | T j = 150℃, V R =200V | 200 | uA | ||
| I F =0.5A, I R = 1A, | 35 | |||||
| trr | Temps de récupération inverse | I RR =0.25A | ns | |||
| I F = 1A, V R =30V, di / dt =200A/ us | 23 | 35 | ||||

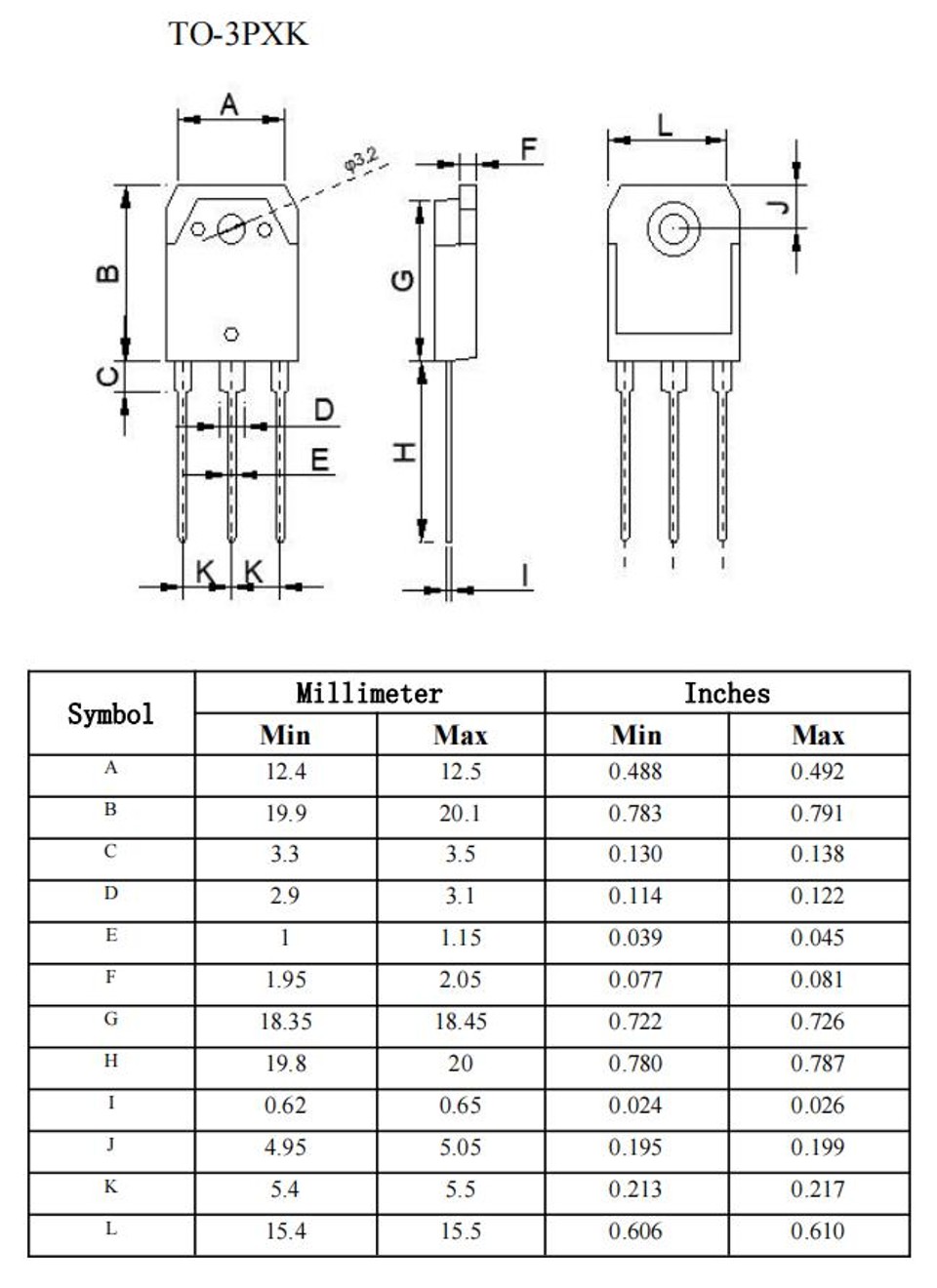

DONNÉES MÉCANIQUES DE L'EMBALLAGE
