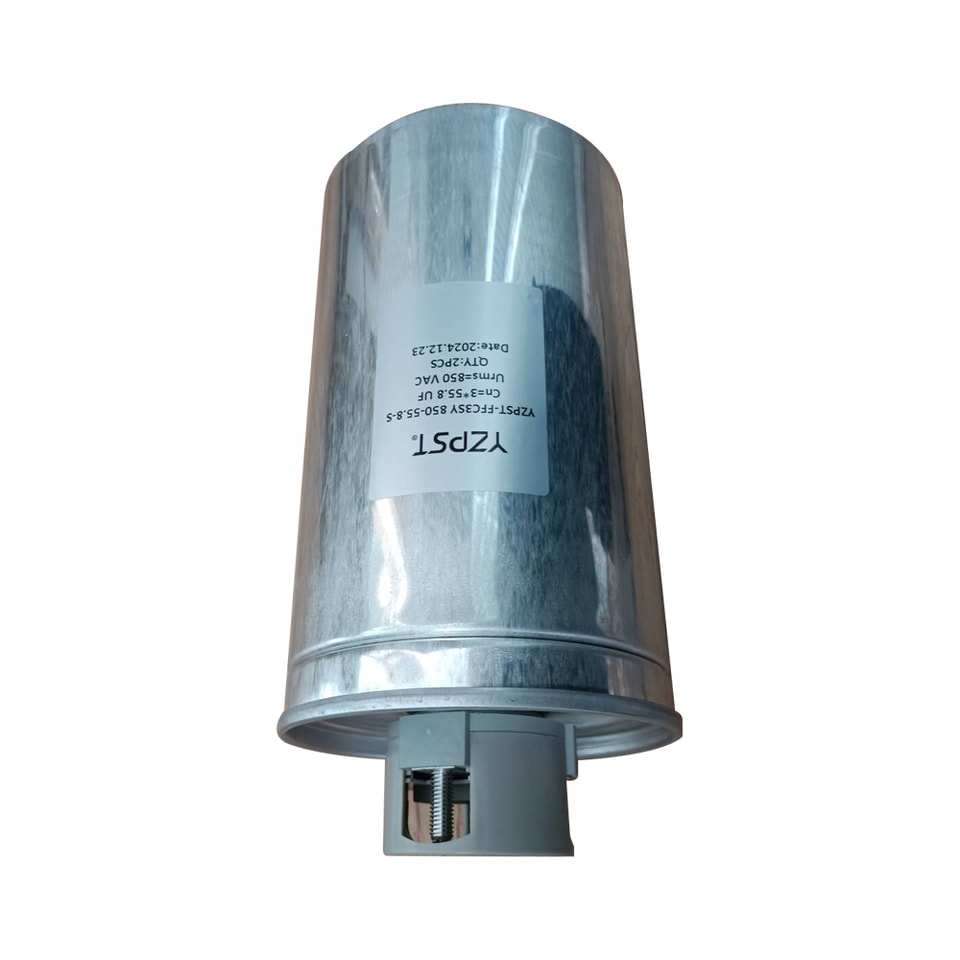

YZPST-FFC3SY 850-55.8-S

 N°

Essai Élément

Exigences

Norme d’essai et conditions

1

Vibration

Aucun dommage visible dommage

f=10～55Hz ；a=±0,35 mm

f=10～55Hz ；a=±0,35 mm

Essai durée par axe = 10 fréquence cycles (3 axes décalés les uns par rapport aux autres par 90°), 1 octave/min

2

Environnemental

Aucun dommage visible dommage

Δ C/C≤±1% ，tgδ≤ 1,2×tanδ0+1×10‐4 (100 Hz)

θA =‐40℃, θ B =+85℃ 5 cycles

Durée : 2 heures, commutation période ≤ 3 min

3

Stabilité thermique

C ：（ 100 Hz ） Δ C/C0≤±0,5%

tanδ（ 100 Hz ） tanδ≤ 1.2× tanδ0+1×10‐4

Δ C/C < ±0,5 % ，

tanδ≤ 1.2×tgδ0+1×10‐4

à 100 Hz

Température d’essai ：température normaleature

Appliquée courant ：1 Irms

Fréquence ：10 kHz

Durée : ≥8 h

Pendant l' la dernière 1 heure, l' boîtier température doit être mesurée à au moins 4 fois ; tout au long de cette période de 1 heure, la température  de montée  doit  ne  augmentese  par pas de plus de 1 K.

4

Chaleur humide,

stabilisée État

）

Aucun dommage visible dommage Δ C/C≤±5 %

tanδ≤ 1.2×tanδ0+1×10‐4 RC≥ RC0 * 50 %

à 100 Hz

Température : 40℃±2℃ Humidité :80 %～85 %HR

Durée : 66 jours

5

 Endurance

Δ C/C≦±3 %

tanδ≤ 1.2×tanδ0+1×10‐4

Appliquer 1.35Un, 70℃, en fonctionnement 250 heures ; décharge par1.4Ip,  1000 fois ;  Appliquer 1.35Un,  70℃,   en fonctionnement 250 heures
