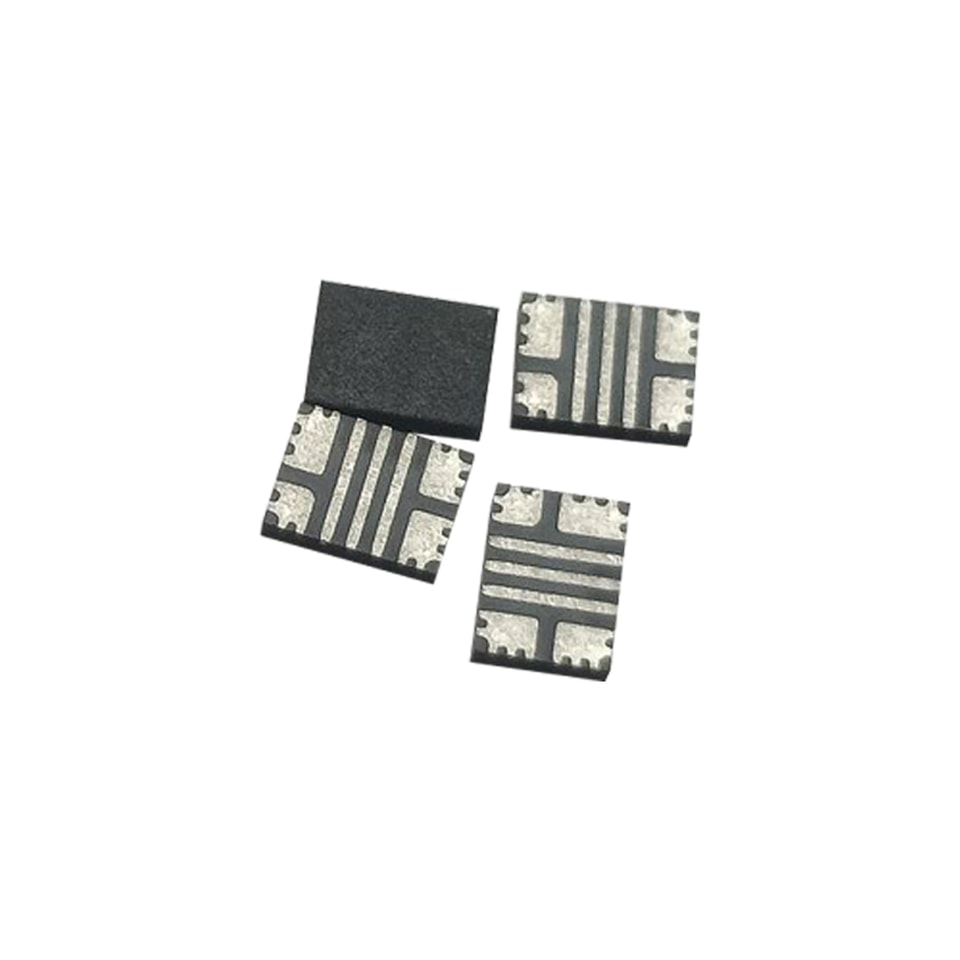

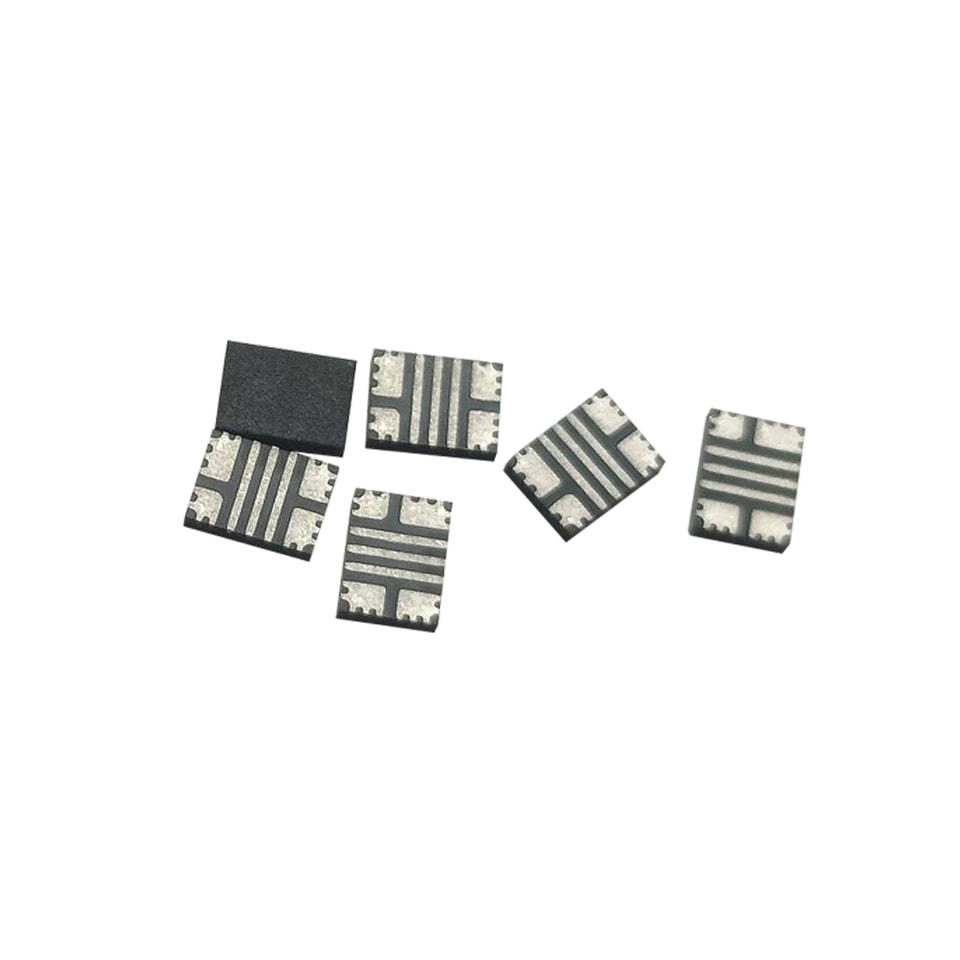

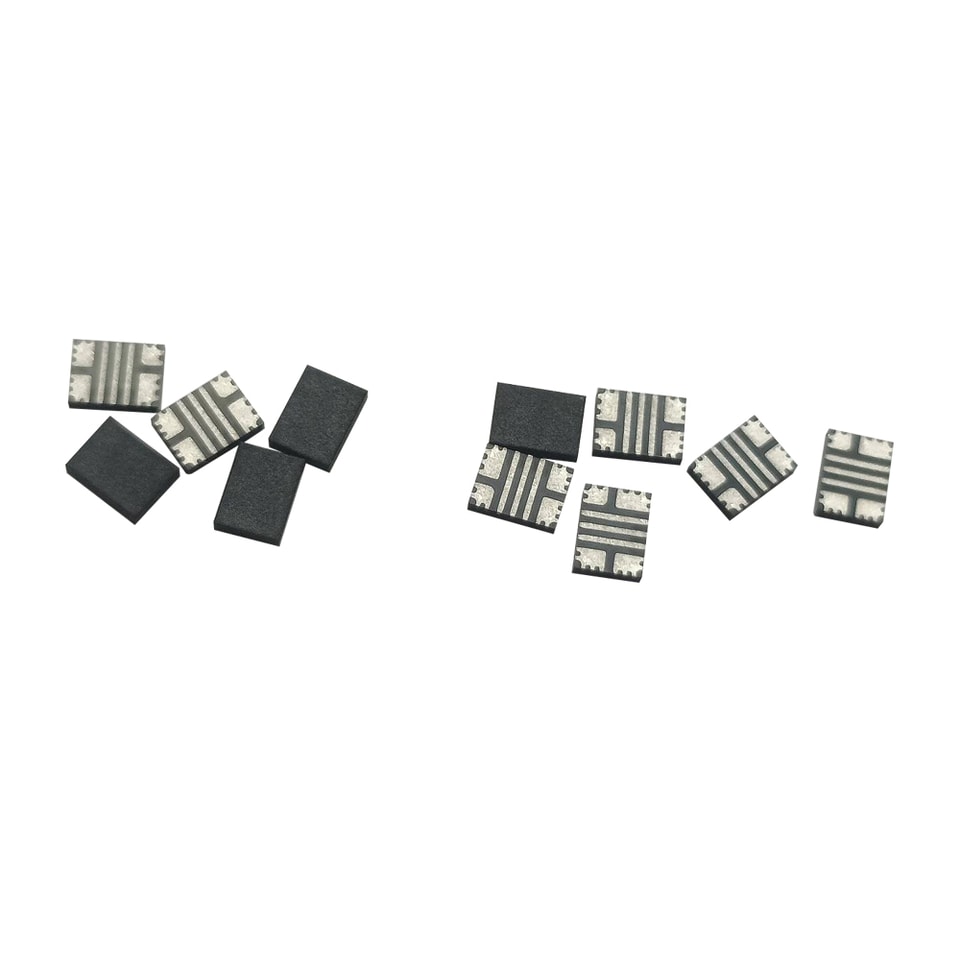

YZPST-RGN040C024
Le résumé du produit et les principales informations techniques seront chargés depuis la base de données produits.
Astuce : indiquez la référence du composant, la tension/le courant cible ainsi que l’environnement d’utilisation.
Téléchargements et fichiers techniques
.jpg)
Broches informations
Broches | Description des broches | Fonction des broches |
1, 2, 24, 25 | Grille | Driver Gate |
3-7, 9, 11-20, 22 | Source | Source |
8, 10, 21, 23 | courant de drain | Drain de puissance |
Principaux paramètres de performance à TJ = 25 °C
Paramètre | Valeur | Unité |
VDS, max | 40 | V |
RDS(on),max à VGS = 5 V | 4.3 | mΩ |
QG, typ. à VDS = 20 V | 6.2 | nC |
IDS, impulsionnel | 160 | A |
QOSS à VDS = 20 V | 14 | nC |
Maximum Valeurs à TJ = 25 °C, sauf indication contraire.
SYMBOLE | PARAMÈTRE | MAX | UNITÉ |
VDS | Tension drain-source (continue) | 40 | V |
ID | Courant continu | 24 | A |
Impulsions (25 °C, TPulse = 300 µs) | 160 | A | |
VGS | Tension grille-source | 6 | V |
Tension grille-source | -4 | V | |
Ptot | Dissipation de puissance (Tc, dessous = 25 °C) | 43 | W |
TJ | Température de fonctionnement | -40 à 150 | ˚C |
TSTG | Température de stockage | -40 à 150 | ˚C |
Caractéristiques thermiques
SYMBOLE | PARAMÈTRE | TYP | UNITÉ | Remarque/condition d’essai |
RθJC_top | Résistance thermique jonction-boîtier (dessus) | 26.2 | °C/W |
|
RθJC_bot | Résistance thermique jonction-boîtier (dessous) | 2.9 | °C/W |
|
RθJA | Résistance thermique, jonction vers ambiance 1 | 45.9 | °C/W |
|
Tsold | Température maximale de soudage par refusion | 260 | °C | MSL3 |
Électrique Caractéristiques à TJ = 25 °C, sauf indication contraire
SYMBOLE | PARAMÈTRE | MIN | TYP | MAX | UNITÉ | CONDITIONS DE TEST |
BVDSS | Tension drain-source | 40 |
|
| V | VGS = 0 V, ID = 500 µA |
IDSS | Fuite drain-source |
|
| 100 | µA | VGS = 0 V, VDS = 32 V |
IGSS | Fuite directe grille-source |
| 3 | 80 | µA | VGS = 5 V |
Fuite directe grille-source |
| 50 | 500 | µA | VGS = 5 V, Tj = 125 °C | |
Fuite inverse grille-source |
| 1 | 20 | µA | VGS = -4 V | |
VGS(TH) | Tension de seuil de grille | 0.7 |
| 2.4 | V | VDS = VGS, ID = 7 mA |
RDS(on) | Résistance à l’état passant drain-source |
| 3 | 4.3 | mΩ | VGS = 5 V, ID = 15 A |
VSD | Tension directe source-drain |
| 1.9 |
| V | IS = 0,5 A, VGS = 0 V |
Caractéristiques dynamiques
SYMBOLE | PARAMÈTRE | MIN | TYP | MAX | UNITÉ | CONDITIONS DE TEST |
Ciss | Capacité d'entrée |
| 805 |
|
pF |
VGS = 0 V, VDS = 20 V |
Coss | Capacité de sortie |
| 428 |
| ||
Crss | Capacité de transfert inverse |
| 13 |
| ||
Coss(er) | Coss liée à l’énergie |
| 600 |
| VGS = 5 V, VDS = 20 V, ID = 15 A | |
Coss(tr) | Coss liée au temps |
| 703 |
| ||
RG | Résistance de grille |
| 1.7 |
| Ω | f = 1 MHz |
QG | Charge totale de grille |
| 6.2 | 8.5 |
nC | VGS = 5 V, VDS = 20 V, ID = 15 A |
QGS | Charge grille-source |
| 1.4 |
|
VDS = 20 V, ID = 15 A | |
QGD | Charge grille-drain |
| 0.8 |
| ||
QG(TH) | Charge de grille au seuil |
| 0.9 |
| ||
QOSS | Charge de sortie |
| 14 |
| VGS = 0 V, VDS = 0 V à 20 V |

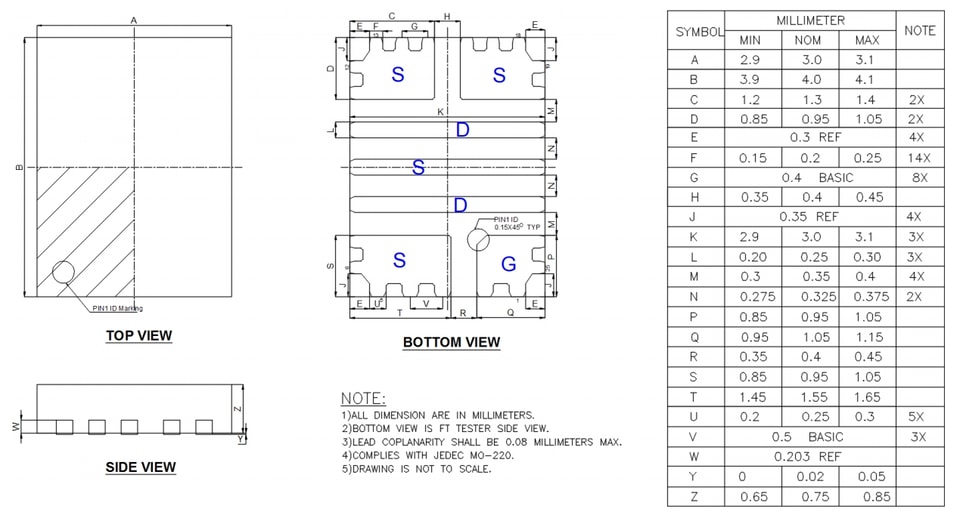

Plans du boîtier
