P/N : YZPST-RGN100C066

FET Super-GaN 100 V

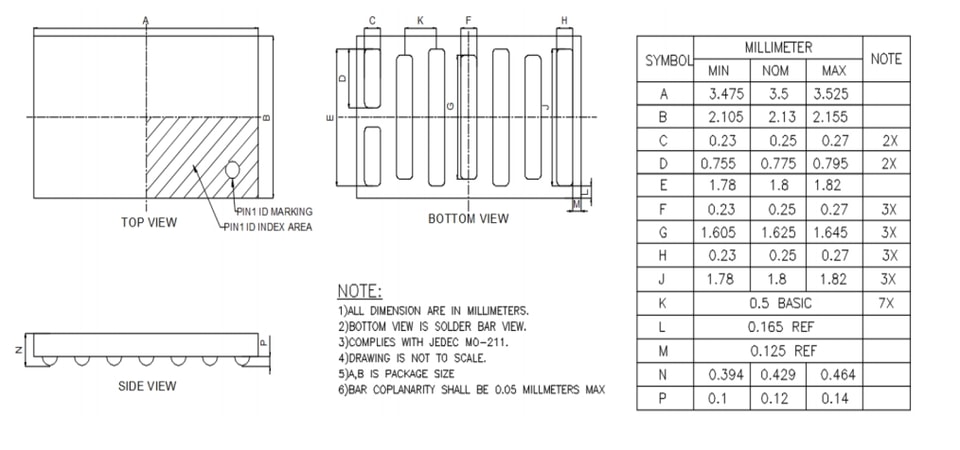

100 V, 230 A, 3.2 mΩ, FET Super-GaN en WLCSP 3.5 x 2. 13

Caractéristiques

Technologie HEMT E-mode GaN sur silicium

Charge de grille très faible

Résistance à l’état passant ultra-faible

Boîtier de très petite taille

Charge de recouvrement inverse nulle

Applications

Redressement synchrone

Audio de classe D

Convertisseur CC-CC haute fréquence

Station de base de communication

Pilote de moteur

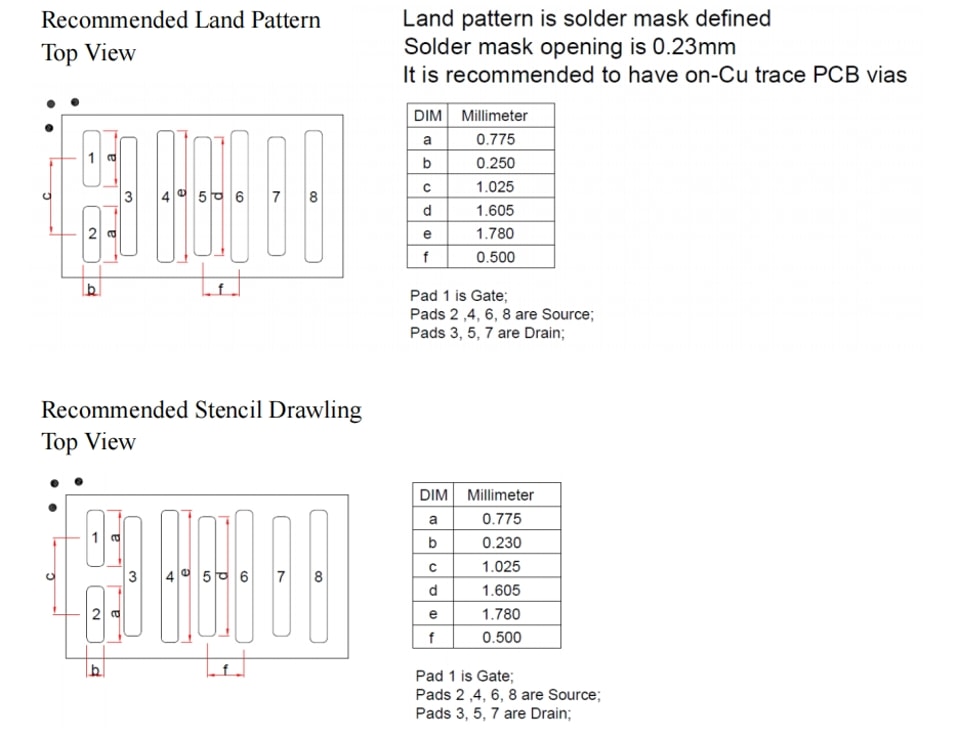

Broches informations

Principaux paramètres de performance à Tj = 25 °C

Maximum caractéristiques nominales à Tj = 25 °C sauf indication contraire.

SYMBOLE	PARAMÈTRE	MAX	UNITÉ
VDS	Tension drain-source (continue)	100	V
ID	Courant continu	60	A
ID	En impulsions (25 °C, TPULSE = 300 µs)	230	A
VGS	Tension grille-source	6	V
VGS	Tension grille-source	-4	V
TJ	Température de fonctionnement	-40 à 150	˚C
TSTG	Température de stockage	-40 à 150	˚C

Caractéristiques thermiques

SYMBOLE	PARAMÈTRE	TYP	UNITÉ
RθJC	Résistance thermique, jonction vers boîtier	0.3	°C/W
RθJB	Résistance thermique, jonction vers carte	1.5	°C/W
RθJA	Résistance thermique, jonction vers ambiance 1	33	°C/W

Électrique inverse à Tj = 25 °C sauf indication contraire.Caractéristiques statiques

SYMBOLE	PARAMÈTRE	MIN	TYP	MAX	UNITÉ	CONDITIONS DE TEST
BVDSS	Tension drain-source	100	-	-	V	VGS = 0 V, ID = 400 μA
IDSS	Fuite drain-source	-	4	28	µA	VGS = 0 V, VDS = 80 V
IGSS	Fuite directe grille-source (25 °C)	-	1.2	23	µA	VGS = 5 V
	Fuite directe grille-source (125 °C)		0.1	2	mA	VGS = 5 V
	Fuite inverse grille-source	-	0.1	0.5	µA	VGS = -4 V
VGS(TH)	Tension de seuil de grille	0.8	1.1	2.5	V	VDS = VGS, ID = 9 mA
RDS(on)	Résistance à l’état passant drain-source	-	2.5	3.2	mΩ	VGS = 5 V, ID = 25 A
VSD	Tension directe source-drain	-	1.5	-	V	IS = 0,5 A, VGS = 0 V

Caractéristiques dynamiques

SYMBOLE	PARAMÈTRE	MIN	TYP	MAX	UNITÉ	CONDITIONS DE TEST
CISS	Capacité d'entrée	-	1000	-	pF	VGS = 0 V, VDS = 50 V
COSS	Capacité de sortie	-	460	-		VGS = 0 V, VDS = 50 V
CRSS	Capacité de transfert inverse	-	8.2	-		VGS = 0 V, VDS = 50 V
COSS(ER)	COSS liée à l'énergie	-	700	-		VGS = 0 V, VDS = 0 V à 50 V
COSS(TR)	COSS liée au temps	-	1020	-		VGS = 0 V, VDS = 0 V à 50 V
RG	Résistance de grille	-	2.2	-	Ω	f = 5 MHz, drain ouvert
QG	Charge totale de grille 1	-	9.2	12	nC	VGS = 5 V, VDS = 50 V, ID = 25 A
QGS	Charge grille-source	-	1.9	-		VDS = 0 V à 50 V, ID = 25 A
QGD	Charge grille-drain	-	1.7	-		VDS = 0 V à 50 V, ID = 25 A
QG(TH)	Charge de grille au seuil	-	1.1	-		VDS = 0 V à 50 V, ID = 25 A
QOSS	Charge de sortie	-	50	-		VGS = 0 V, VDS = 0 V à 50 V
