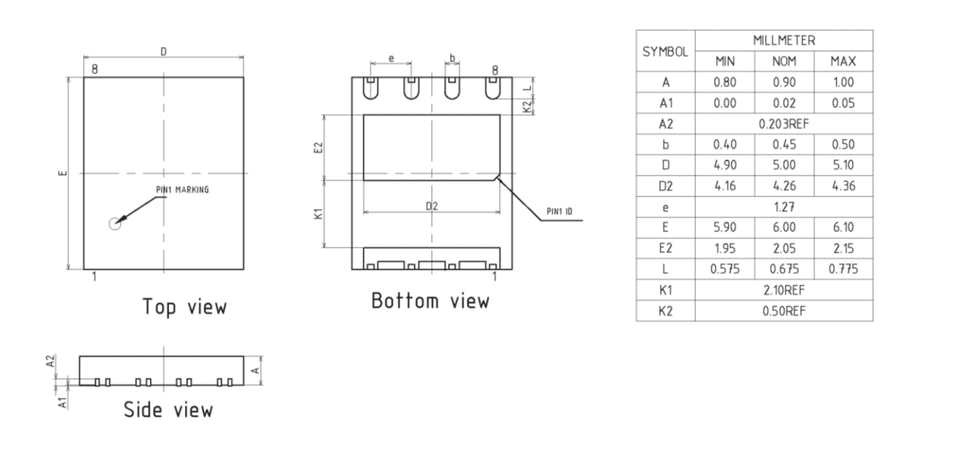

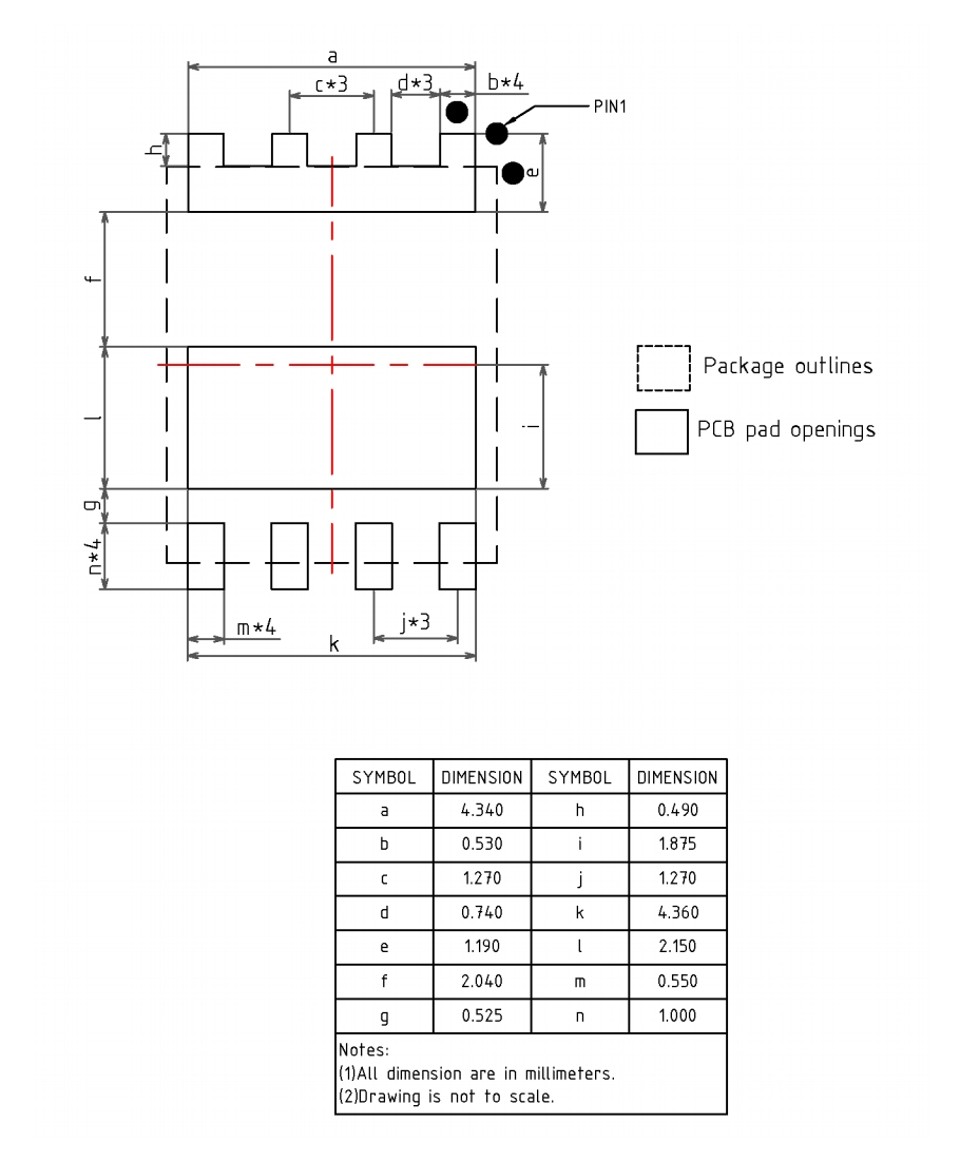

YZPST-RGN800C05D5

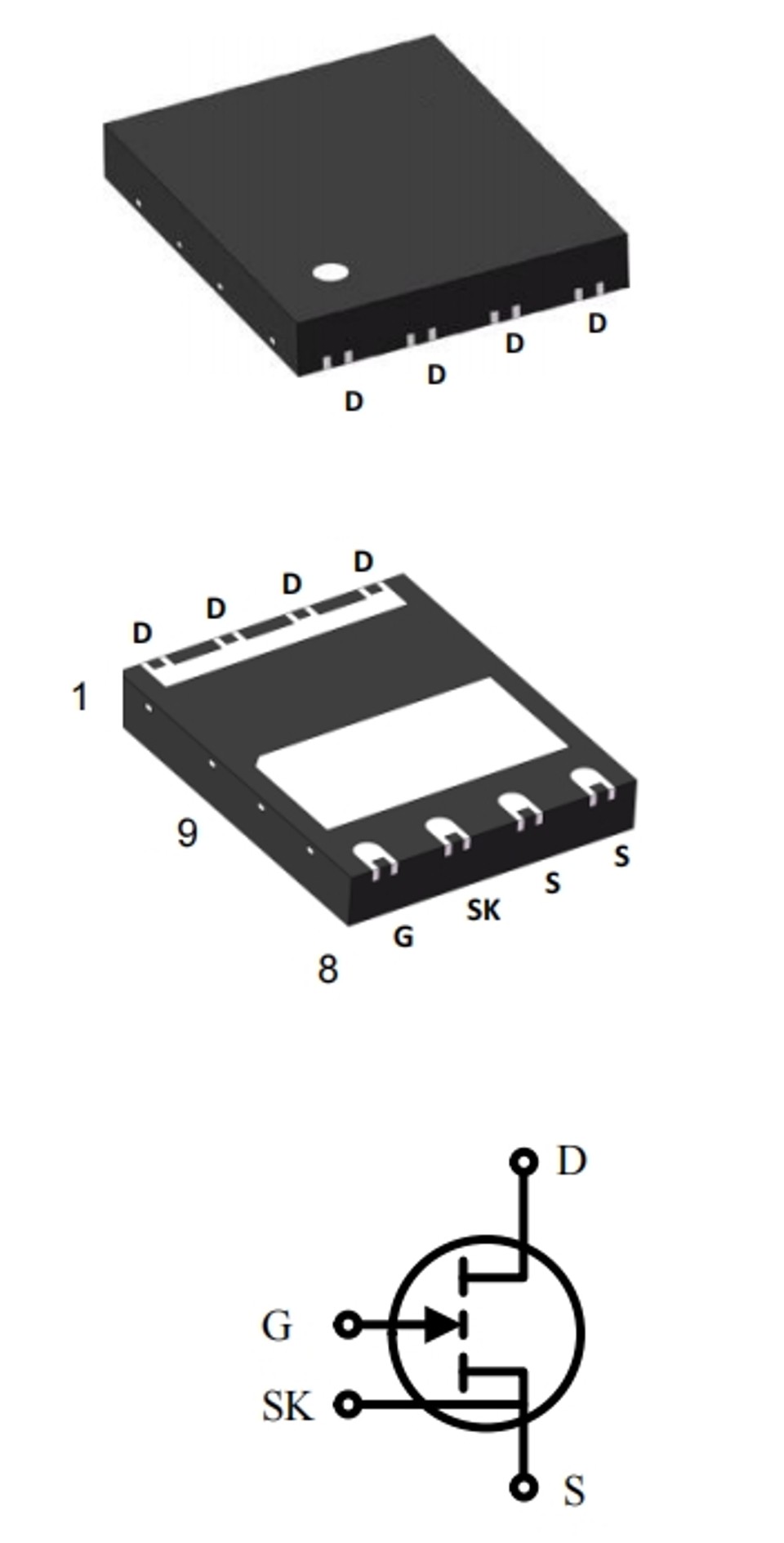

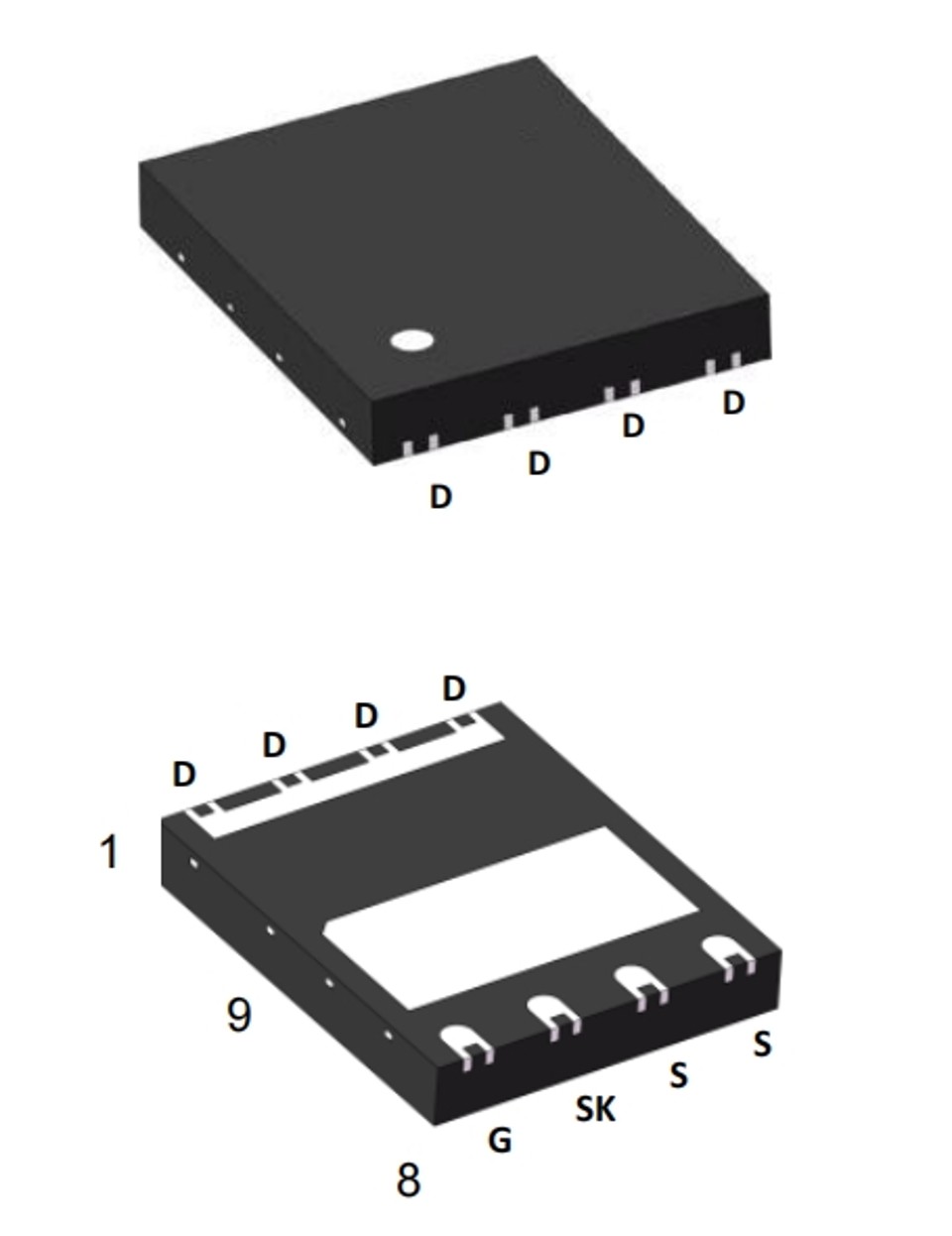

Grille

courant de drain

Source Kelvin

Source

8

1, 2, 3, 4

7

5, 6, 9

Paramètre

Valeur

Unité

VDS, max

800

V

RDS(on), max @ VGS = 6 V

480

mΩ

QG, typ @ VDS = 400 V

1.3

nC

ID, impulsion

9

A

QOSS @ VDS = 400 V

10.5

nC

Qrr @ VDS = 400 V

0

nC

Paramètre

Symbole

Valeurs

Unité

Remarque/condition d’essai

Tension drain-source

VDS, max

800

V

VGS = 0 V,

Tj = -55 °C à 150 °C

Tension drain-source transitoire 1

VDS, transitoire

800

V

VGS = 0 V

Tension drain-source pulsée 2

VDS, impulsion

750

V

Tj = 25 °C ; temps total < 10 h

Tj = 125 °C ; temps total < 1 h

Courant continu, drain-source

ID

5

A

Tc = 25 °C

Courant pulsé, drain-source 3

ID, impulsion

9

A

Tc = 25 °C ; VGS = 6 V ; tPULSE = 10 µs

Courant pulsé, drain-source 3

ID, impulsion

5

A

Tc = 125 °C ; VGS = 6 V ; tPULSE = 10 µs

Tension grille-source, continue 4

VGS

-1,4 à +7

V

Tj = -55 °C à 150 °C

Tension grille-source, impulsionnelle

VGS, impulsion

-20 à +10

V

Tj = -55 °C à 150 °C ;

tPULSE = 50 ns, f = 100 kHz ; drain ouvert

Dissipation de puissance

Ptot

40

W

Tc = 25 °C

Température de fonctionnement

Tj

-55 à +150

°C

Température de stockage

Tstg

-55 à +150

°C

Paramètre

Symbole

Valeurs

Unité

Remarque/condition d’essai

Résistance thermique jonction-ambiant

RthJA 1

72

°C/W

Résistance thermique jonction-boîtier

RthJC

3.05

°C/W

Résistance thermique jonction-ambiant

Tsold

260

°C

MSL3

Paramètre

Symbole

Valeurs

Unité

Remarque/condition d’essai

Min.

Typ.

Max.

Tension de seuil de grille

VGS(th)

1.2

1.7

2.5

V

ID = 5,2 mA ; VDS = VGS ; Tj = 25 °C

-

1.9

-

ID = 5,2 mA ; VDS = VGS ; Tj = 150 °C

Courant de fuite drain-source

IDSS

-

0.2

10

µA

VDS = 700 V ; VGS = 0 V ; Tj = 25 °C

-

2

-

VDS = 700 V ; VGS = 0 V ; Tj = 150 °C

Courant de fuite grille-source

IGSS

-

20

-

µA

VGS = 6 V ; VDS = 0 V

Résistance à l’état passant drain-source

RDS(on)

-

365

480

mΩ

VGS = 6 V ; ID = 2 A ; Tj = 25 °C

-

790

-

mΩ

VGS = 6 V ; ID = 2 A ; Tj = 150 °C

Résistance de grille

RG

-

14

-

Ω

f = 5 MHz ; drain ouvert

Paramètre

Symbole

Valeurs

Unité

Remarque/condition d’essai

Min.

Typ.

Max.

Capacité d’entrée

Ciss

-

43

-

pF

VGS = 0 V ; VDS = 400 V ; f = 100 kHz

Capacité de sortie

Coss

-

13

-

pF

VGS = 0 V ; VDS = 400 V ; f = 100 kHz

Capacité de transfert inverse

Crss

-

0.1

-

pF

VGS = 0 V ; VDS = 400 V ; f = 100 kHz

Capacité de sortie effective, liée à l’énergie 1

Co(er)

-

18

-

pF

VGS = 0 V ; VDS = 0 à 400 V

Capacité de sortie effective, liée au temps 2

Co(tr)

-

26

-

pF

VGS = 0 V ; VDS = 0 à 400 V

Charge de sortie

QOSS

-

10.5

-

nC

VGS = 0 V ; VDS = 0 à 400 V

Temps de retard à l’enclenchement

td(on)

-

2

-

ns

VDS = 400 V ; ID = 4 A ; L = 318 µH ; VGS = 6 V ; Ron = 10 Ω ; Roff = 2 Ω ; voir Figure 22

Temps de retard au blocage

td(off)

-

3

-

ns

Temps de montée

tr

-

5

-

ns

Temps de descente

tf

-

7

-

ns

Paramètre

Symbole

Valeurs

Unité

Remarque/condition d’essai

Min.

Typ.

Max.

Charge de grille

QG

-

1.3

-

nC

VGS = 0 à 6 V ; VDS = 400 V ; ID = 2 A

Charge grille-source

QGS

-

0.1

-

nC

Charge grille-drain

QGD

-

0.5

-

nC

Tension de plateau de grille

VPlat

-

2.7

-

V

VDS = 400 V ; ID = 2 A

Paramètre

Symbole

Valeurs

Unité

Remarque/condition d’essai

Min.

Typ.

Max.

Tension inverse source-drain

VSD

-

2.8

-

V

VGS = 0 V ; IS = 2 A

Courant pulsé, inverse

IS, impulsion

-

-

9

A

VGS = 6 V ; tPULSE = 10 µs

Charge de recouvrement inverse

Qrr

-

0

-

nC

IS = 2 A ; VDS = 400 V

Temps de recouvrement inverse

trr

-

0

-

ns

Courant crête de recouvrement inverse

Irrm

-

0

-

A
