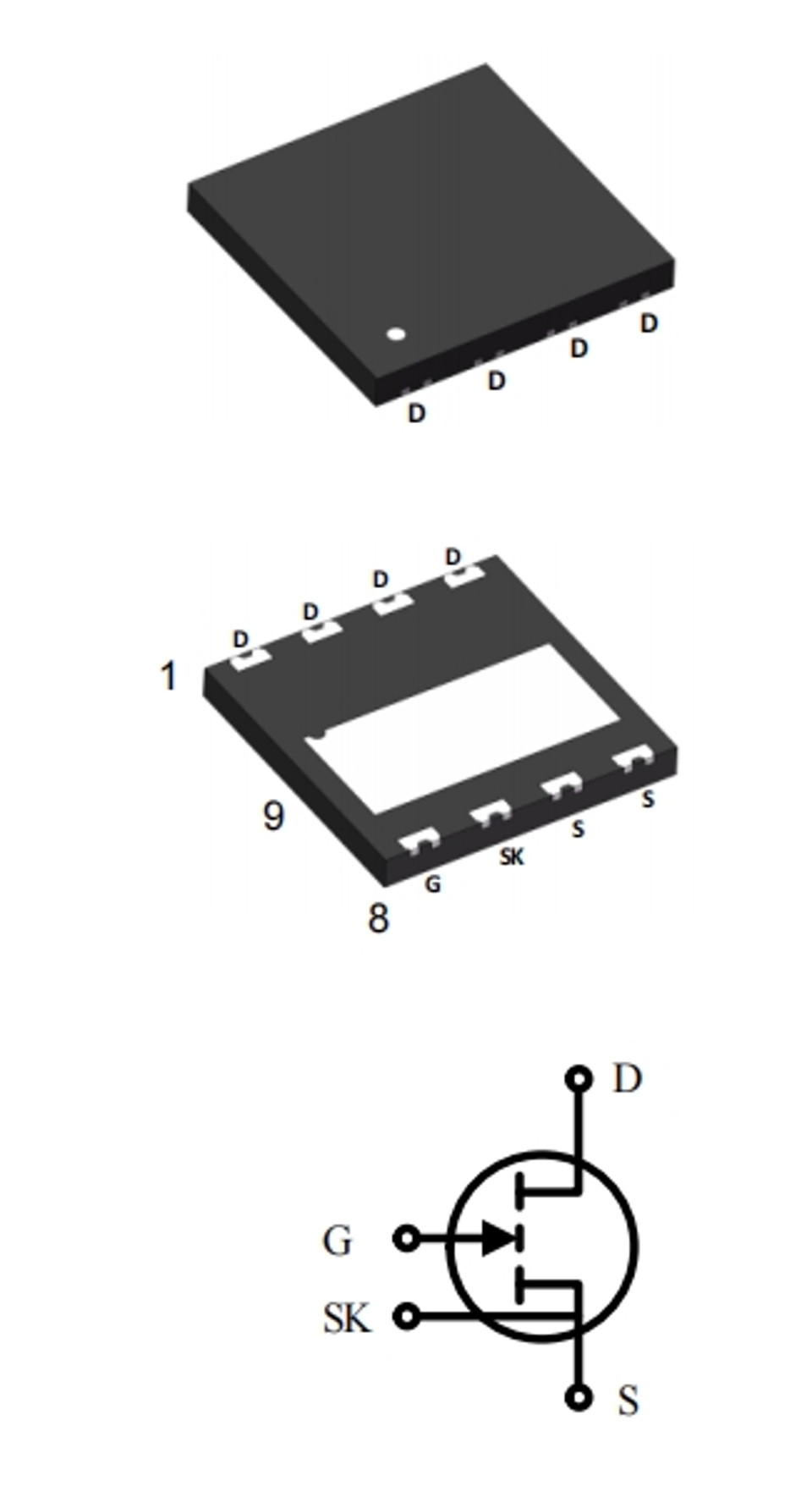

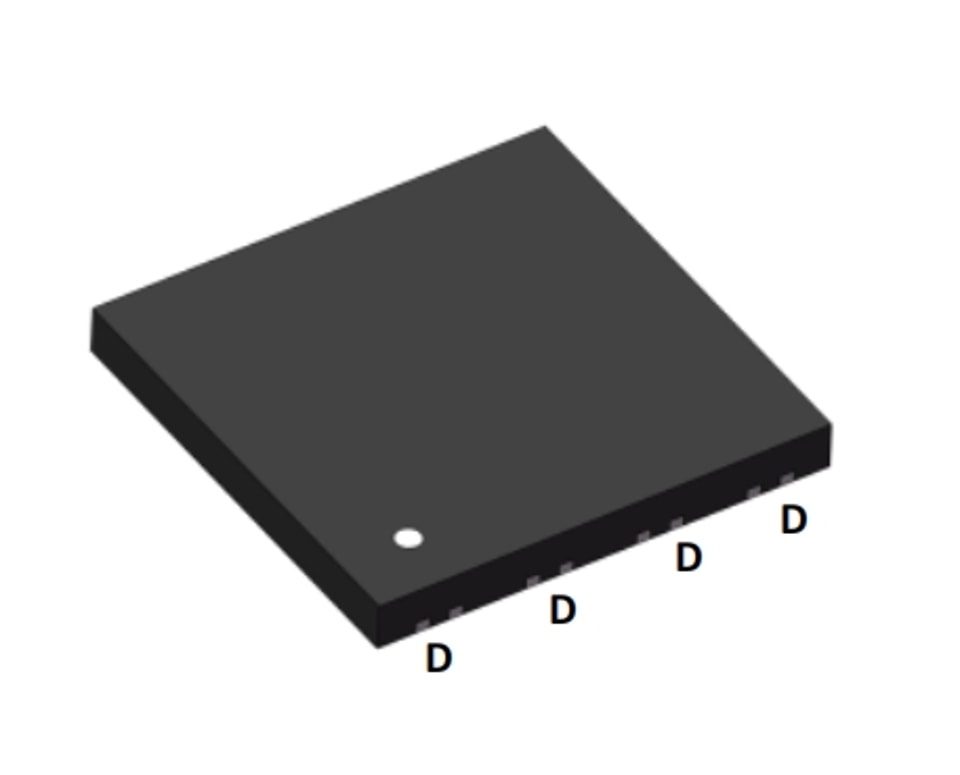

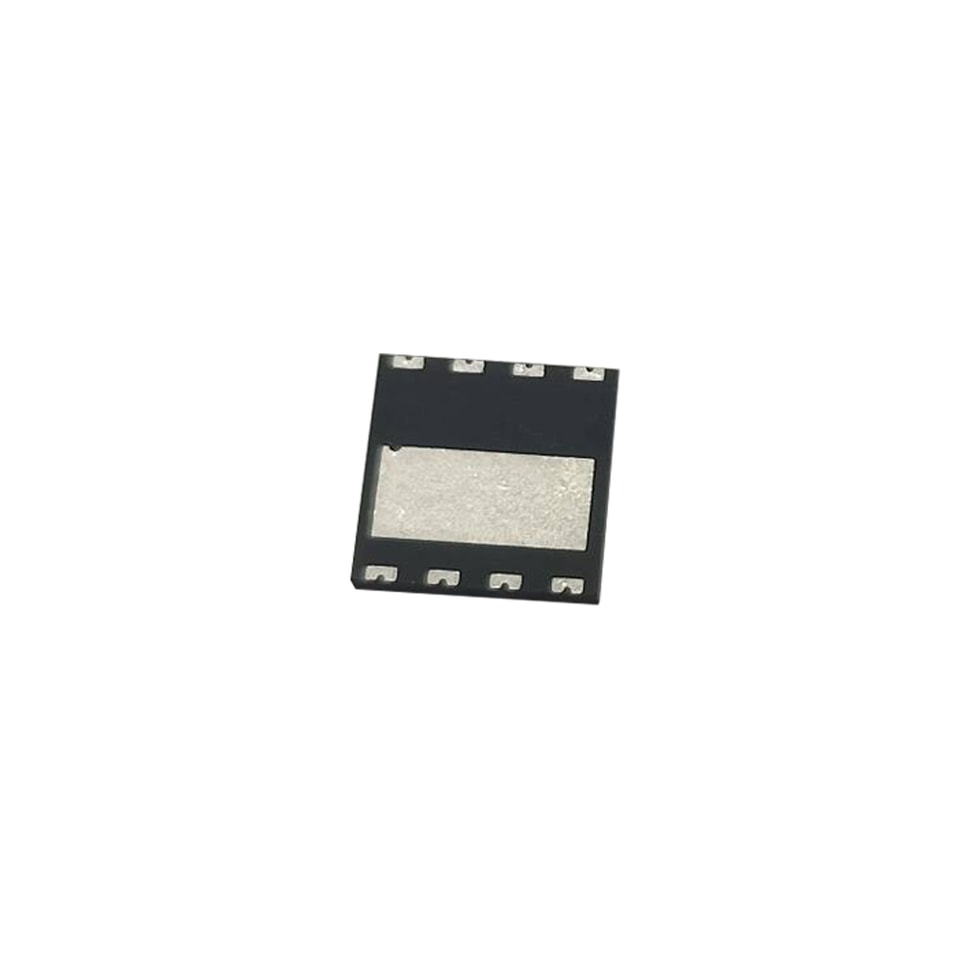

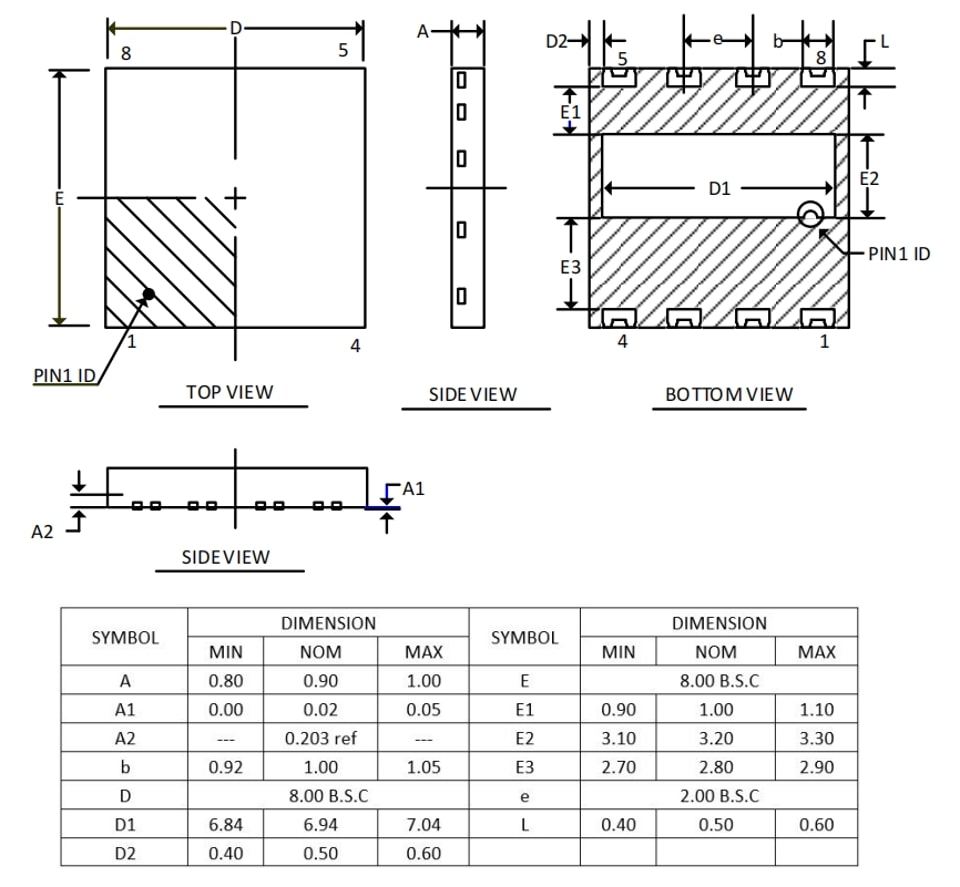

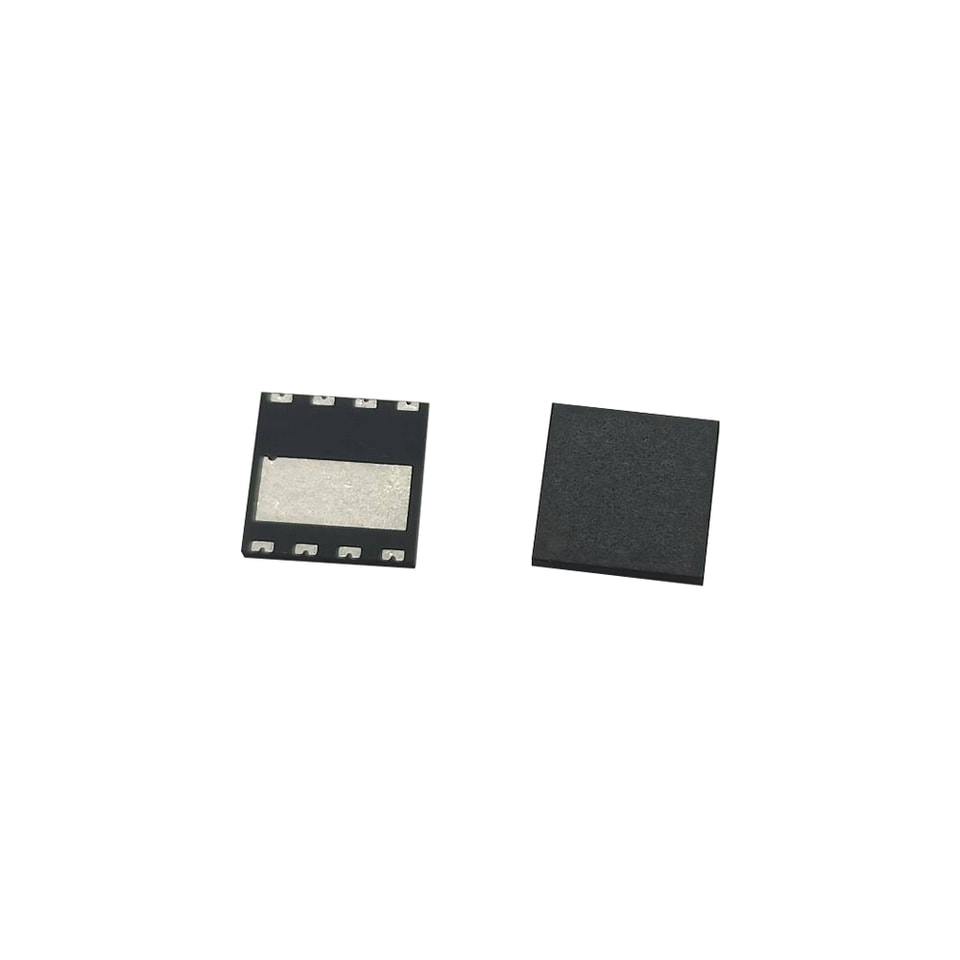

YZPST-RGN700C29D8

Paramètre

Valeur

Unité

VDS, max

700

V

RDS(on),max à VGS = 6 V

80

mΩ

QG,typ à VDS = 400 V

6.2

nC

ID, impulsion

58

A

QOSS à VDS = 400 V

60

nC

Qrr à VDS = 400 V

0

nC

Paramètre

Symbole

Valeurs

Unité

Remarque/condition d’essai

Tension drain-source

VDS, max

700

V

VGS = 0 V,

Tj = -55 °C à 150 °C

Tension drain-source transitoire 1

VDS, transitoire

800

V

VGS = 0 V

Tension drain-source, impulsion 2

VDS, impulsion

750

V

Tj = 25 °C ; temps total < 10 h

Tj = 125 °C ; temps total < 1 h

Courant continu, drain-source

ID

29

A

Tc = 25 °C

Courant pulsé, drain-source 3

ID, impulsion

58

A

Tc = 25 °C ; VGS = 6 V ; tPULSE = 10 µs

Courant pulsé, drain-source 3

ID, impulsion

29

A

Tc = 125 °C ; VGS = 6 V ; tPULSE = 10 µs

Tension grille-source, continue

VGS

-6 à +7

V

Tj = -55 °C à 150 °C

Tension grille-source, pulsée

VGS, impulsion

-20 à +10

V

Tj = -55 °C à 150 °C;

tPULSE = 50 ns, f = 100 kHz ; drain ouvert

Dissipation de puissance

Ptot

188

W

Tc = 25 °C

Température de fonctionnement

Tj

-55 à +150

°C

Température de stockage

Tstg

-55 à +150

°C

Paramètre

Symbole

Valeurs

Unité

Remarque/condition d’essai

Résistance thermique jonction-ambiante

RthJA

33.6

°C/W

Résistance thermique jonction-boîtier

RthJC

0.52

°C/W

Température maximale de soudure par refusion

Tsold

260

°C

MSL3

Paramètre

Symbole

Valeurs

Unité

Remarque/condition d’essai

Min.

Typ.

Max.

Tension de seuil de grille

VGS(th)

1.2

1.7

2.5

V

ID = 30,7 mA ; VDS = VGS ; Tj = 25 °C

-

1.6

-

ID = 30,7 mA ; VDS = VGS ; Tj = 150 °C

Courant de fuite drain-source

IDSS

-

5

65

µA

VDS = 700 V ; VGS = 0 V ; Tj = 25 °C

-

13

390

VDS = 700 V ; VGS = 0 V ; Tj = 150 °C

Courant de fuite grille-source

IGSS

-

163

-

µA

VGS = 6 V ; VDS = 0 V

Résistance à l’état passant drain-source

RDS(on)

-

60

80

mΩ

VGS = 6 V ; ID = 8 A ; Tj = 25 °C

-

135

-

mΩ

VGS = 6 V ; ID = 8 A ; Tj = 150 °C

Résistance de grille

RG

-

3

-

Ω

f = 5 MHz ; drain ouvert

Paramètre

Symbole

Valeurs

Unité

Remarque/condition d’essai

Min.

Typ.

Max.

Capacité d’entrée

Ciss

-

225

-

pF

VGS = 0 V ; VDS = 400 V ; f = 100 kHz

Capacité de sortie

Coss

-

70

-

pF

VGS = 0 V ; VDS = 400 V ; f = 100 kHz

Capacité de transfert inverse

Crss

-

0.5

-

pF

VGS = 0 V ; VDS = 400 V ; f = 100 kHz

Capacité de sortie effective, liée à l’énergie 1

Co(er)

-

105

-

pF

VGS = 0 V ; VDS = 0 à 400 V

Capacité de sortie effective, liée au temps 2

Co(tr)

-

150

-

pF

VGS = 0 V ; VDS = 0 à 400 V

Charge de sortie

QOSS

-

60

-

nC

VGS = 0 V ; VDS = 0 à 400 V

Temps de retard à l’enclenchement

td(on)

-

3

-

ns

VDS = 400 V ; ID = 16 A ; L = 318 µH ; VGS = 6 V ; Ron = 10 Ω ; Roff = 2 Ω ;

Voir la figure 22

Temps de retard au blocage

td(off)

-

5

-

ns

Temps de montée

tr

-

4

-

ns

Temps de descente

tf

-

4

-

ns

Paramètre

Symbole

Valeurs

Unité

Remarque/condition d’essai

Min.

Typ.

Max.

Charge de grille

QG

-

6.2

-

nC

VGS = 0 à 6 V ; VDS = 400 V ; ID = 8 A

Charge grille-source

QGS

-

0.5

-

nC

Charge grille-drain

QGD

-

2.2

-

nC

Tension de plateau de grille

VPlat

-

2.2

-

V

VDS = 400 V ; ID = 8 A

Paramètre

Symbole

Valeurs

Unité

Remarque/condition d’essai

Min.

Typ.

Max.

Tension inverse source-drain

VSD

-

2.3

-

V

VGS = 0 V ; IS = 8 A

Courant pulsé, inverse

IS,pulse

-

-

58

A

VGS = 6 V ; tPULSE = 10 µs

Charge de recouvrement inverse

Qrr

-

0

-

nC

IS = 8 A ; VDS = 400 V

Temps de recouvrement inverse

trr

-

0

-

ns

Courant crête de recouvrement inverse

Irrm

-

0

-

A
