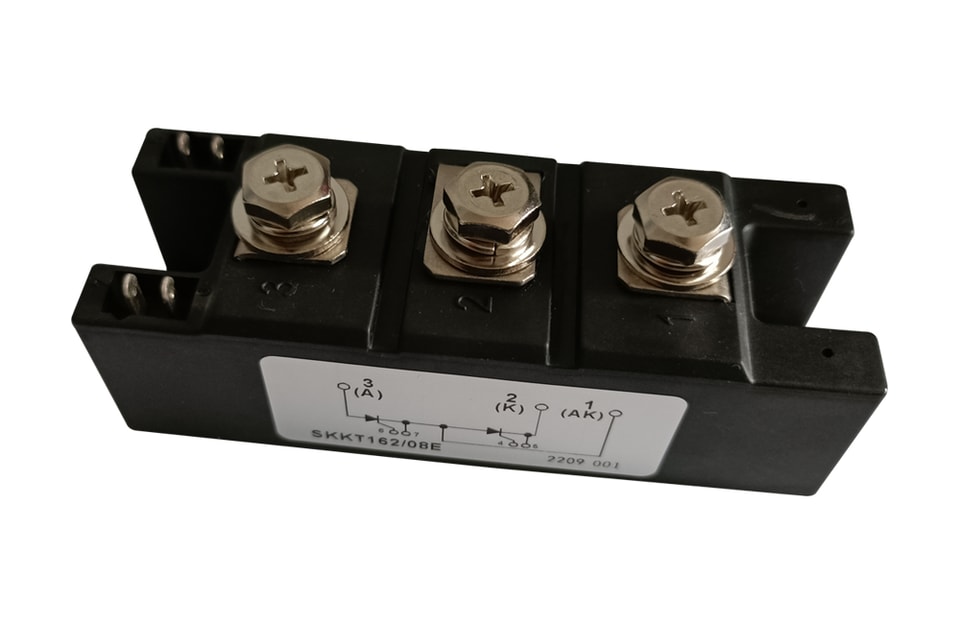

YZPST-SKKT162-08E

Double Modules thyristors

TYPE : YZPST-SKKT162/08E

Caractéristiques

Transfert thermique via une semelle métallique isolée en céramique de nitrure d’aluminium
Contacts de pression en métal précieux pour une fiabilité élevée
Thyristor à gâchette amplificatrice

Applications typiques

· Contrôle de moteur CC

· Démarreurs progressifs pour moteurs CA

· Contrôle de la température

· Variation professionnelle de l’éclairage

Caractéristiques maximales

Symbole	Condition	Valeurs	Unité
IT(AV)	Monophasé, demi-onde, conduction à 85° TC=77℃	162	A
ITRMS	Monophasé, demi-onde,8conduction à 5°	250	A
ITSM	TC=125℃	4800	A
I2t	TC=125℃	115	kA2S
VDRM/VRRM	TC=125℃	800/800	V
di/dt	non répétitif	200	A/µs
Viso	C.A.1m/1S	4000/4500	V
Tj		-40 ~ +125	℃
Tstg		-40 ~ +125	℃
W		-	g

Caractéristiques électriques

Symbole	Condition	Valeurs	Unité
IDRM/IRRM	À VDRM，monophasé，demi-onde，TC=125℃	60	mA
VTM	Courant en conduction500 A, Tj=25℃	1.85	V
VT(TO)	Tj=125℃	1.35	V
tgd	Tj=25℃	1	us
tq	Tj=125℃		us
IGT/VGT	Tj=25℃	150 / 2	mA/V
VGD	VD=67 % VDRM, Tj=125℃	0.25	V
DV/DT	VD=67 % VDRM	1000	V/µs
IH	Tj=25℃	400	mA
IL	Tj=25℃	1000	mA
Rth(j-c)	par module	0.08	K/W

Plan coté

Pour plus d’informations surYZPST-SKKT162-08Eveuillez télécharger le fichier PDF ci-dessus nommé « YZPST-SKKT162-08E »
