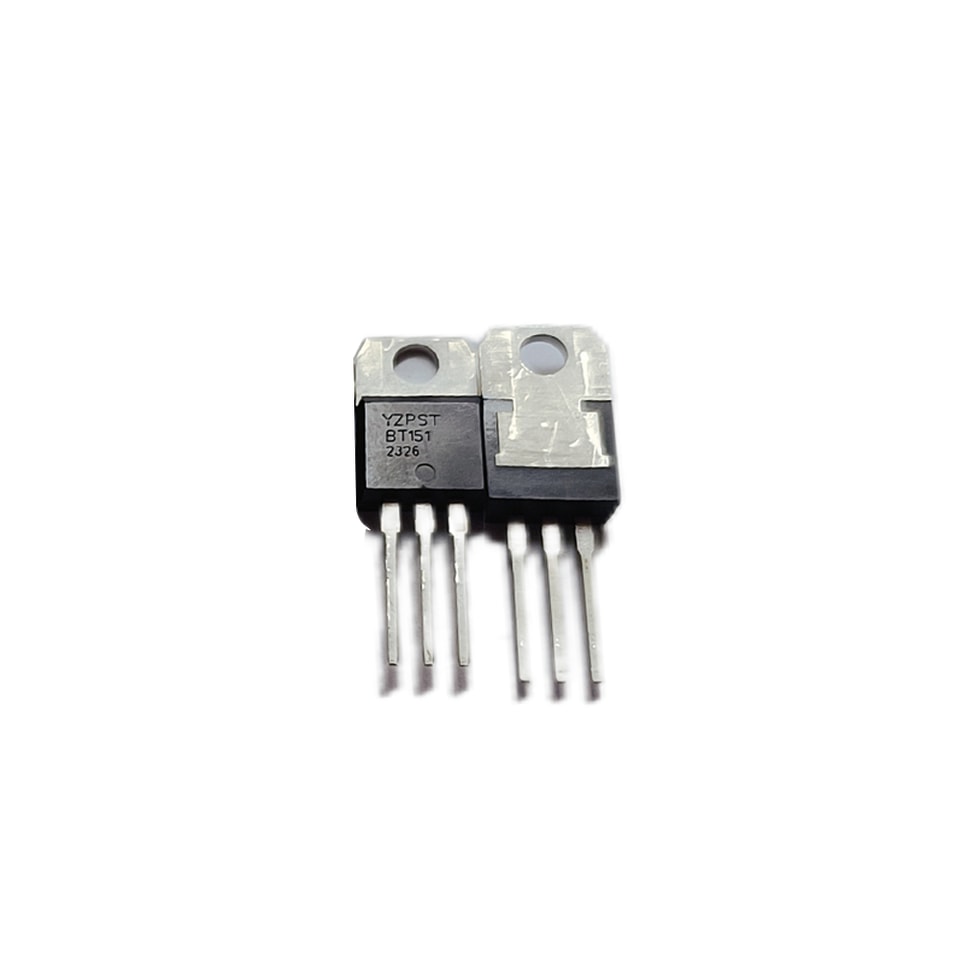

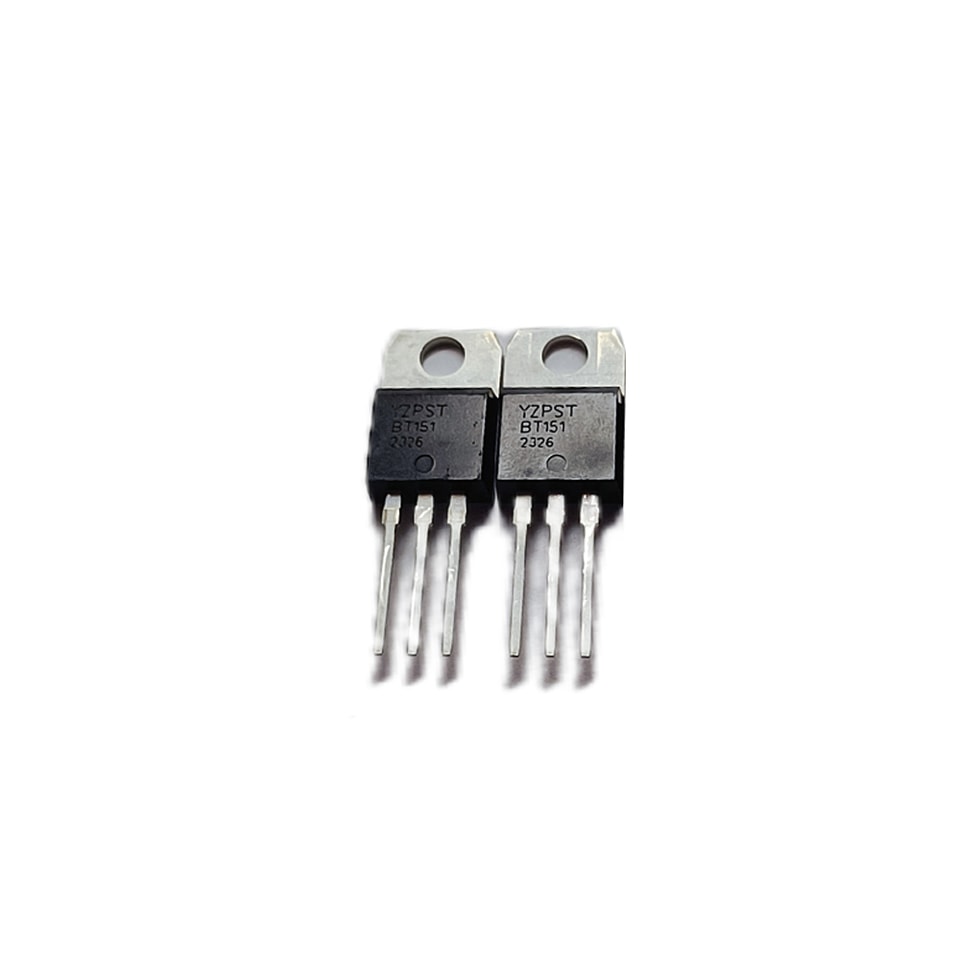

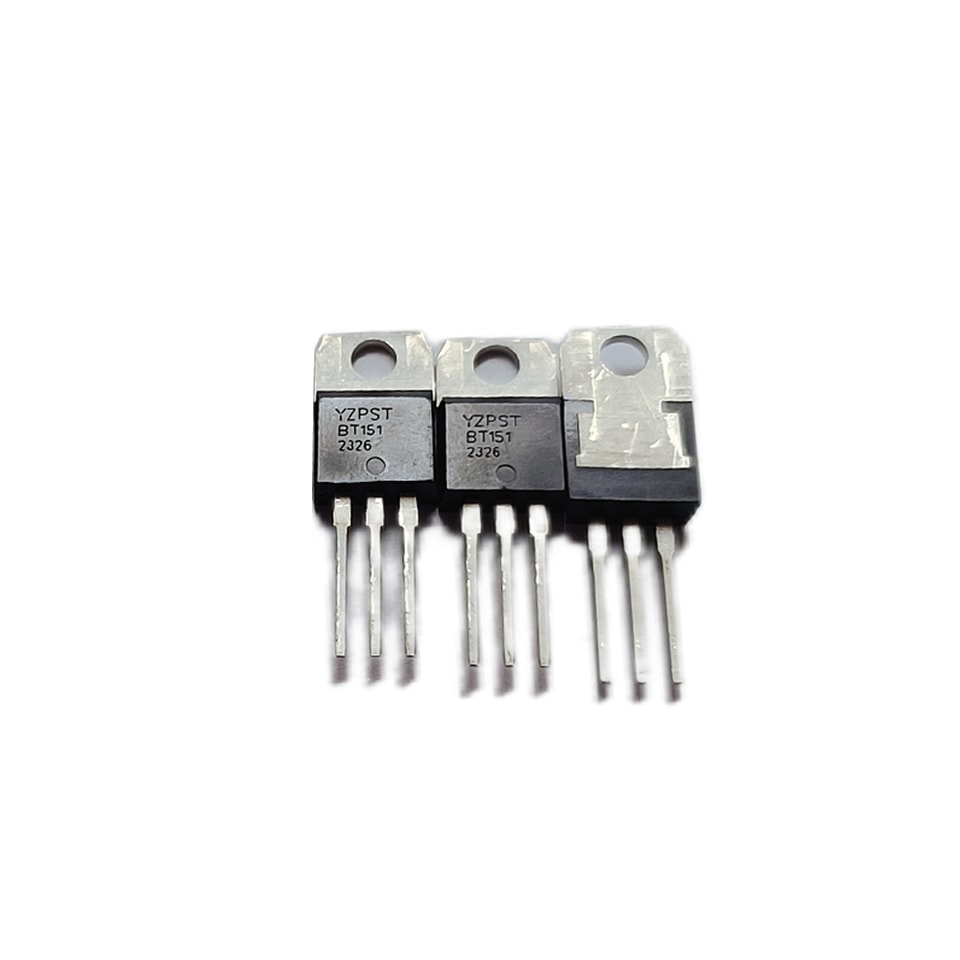

YZPST-BT151
Série BT151 12A SCRs
YZPST-BT151
DESCRIPTION:
Thyristors passivés au verre dans une enveloppe en plastique, la série de SCRs BT151 est adaptée à tous les modes de contrôle, que l'on retrouve dans des applications telles que la protection contre les surtensions, les circuits de commande de moteurs dans les outils électriques et les aides de cuisine, les circuits de limitation du courant d'appel, l'allumage par décharge capacitive et les circuits de régulation de tension
Série BT151 12A SCRs
YZPST-BT151
DESCRIPTION:
Thyristors passivés au verre dans une enveloppe en plastique, la série de SCRs BT151 est adaptée à tous les modes de contrôle, que l'on retrouve dans des applications telles que la protection contre les surtensions, les circuits de commande de moteurs dans les outils électriques et les aides de cuisine, les circuits de limitation du courant d'appel, l'allumage par décharge capacitive et les circuits de régulation de tension
PRINCIPALES CARACTÉRISTIQUES
|
Symbole |
Valeur |
Unité |
|
IT(RMS) |
12 |
A |
|
VDRM VRRM |
650 |
V |
|
IGT |
15 |
mA |
ABSOLUTE MAXIMUM RATINGS
|
Paramètre |
Symbole |
Valeur |
Unité |
|
Plage de température de jonction de stockage |
Tstg |
-40 ~ 15 |
°C |
|
Plage de température de jonction de fonctionnement |
Tj |
-40~125 |
°C |
|
Tension de crête répétitive hors tension (T =25℃) |
VDRM |
650 |
V |
|
Tension de crête inverse répétitive (T =25℃) |
VRRM |
650 |
V |
|
Courant efficace sur l'état passant (T = 105℃) |
IT(RMS) |
12 |
A |
|
Courant de pointe non répétitif sur l'état passant (Angle de conduction de 180°, F=50Hz) |
ITSM |
100 |
A |
|
Courant moyen sur l'état passant (Angle de conduction de 180°) |
IT(AV) |
8 |
A |
|
Valeur I2t pour fusionner (tp=10ms) |
I2t |
45 |
A2S |
|
Taux critique de montée du courant de l'état passant (I =2 × IGT, tr ≤ 100 ns) |
di/dt |
50 |
A/ S |
|
Courant de pointe du portail |
IGM |
4 |
A |
|
Dissipation moyenne de puissance de la grille |
PG(AV) |
1 |
W |
ÉLECTRIQUE CARACTÉRISTIQUES (T=25 °C à moins que sinon spécifié )
|
Symbole |
Condition de test |
|
Valeur |
Unité |
|
IGT |
V = 12V R = 140Ω |
MAX. |
15 |
mA |
|
VGT |
MAX. |
1.3 |
V |
|
|
VGD |
VD=VDRM Tj=125℃ R=1KΩ |
MIN. |
0.2 |
V |
|
IL |
IG=1.2IGT |
MAX. |
50 |
mA |
|
IH |
IT=50mA |
MAX. |
30 |
mA |
|
dV/dt |
VD=2/3VDRM Gate Open Tj=125℃ |
MIN. |
400 |
V/ |
CARACTÉRISTIQUES STATIQUES
| Symbole | Paramètre | Valeur uff08 MAX . uff09 | Unité | |
| V TM | I TM =23 A tp =380μs | Tj =25 °C | 1.6 | V |
| I DRM | V D =V DRM V R =V RRM | Tj =25 °C | 5 | μA |
| I RRM | Tj =125 °C | 2 | mA | |
Thermal
Résistances
| Symbole | Paramètre | Valeur | Unité | |
| TO -220M1 | 60 | |||
| Rth (j-a) | junction to ambiant | TO -220 FW | 50 | |
| TO -252 | 70 | |||
| TO -220M1 | 1.5 | °C /W | ||
| Rth (j-c) | Junction to case | TO -220 FW | 4.5 | |
| TO -252 | 2 | |||
TO-220
Package
Mechanical
Data
