COMPOSANT DE PUISSANCE

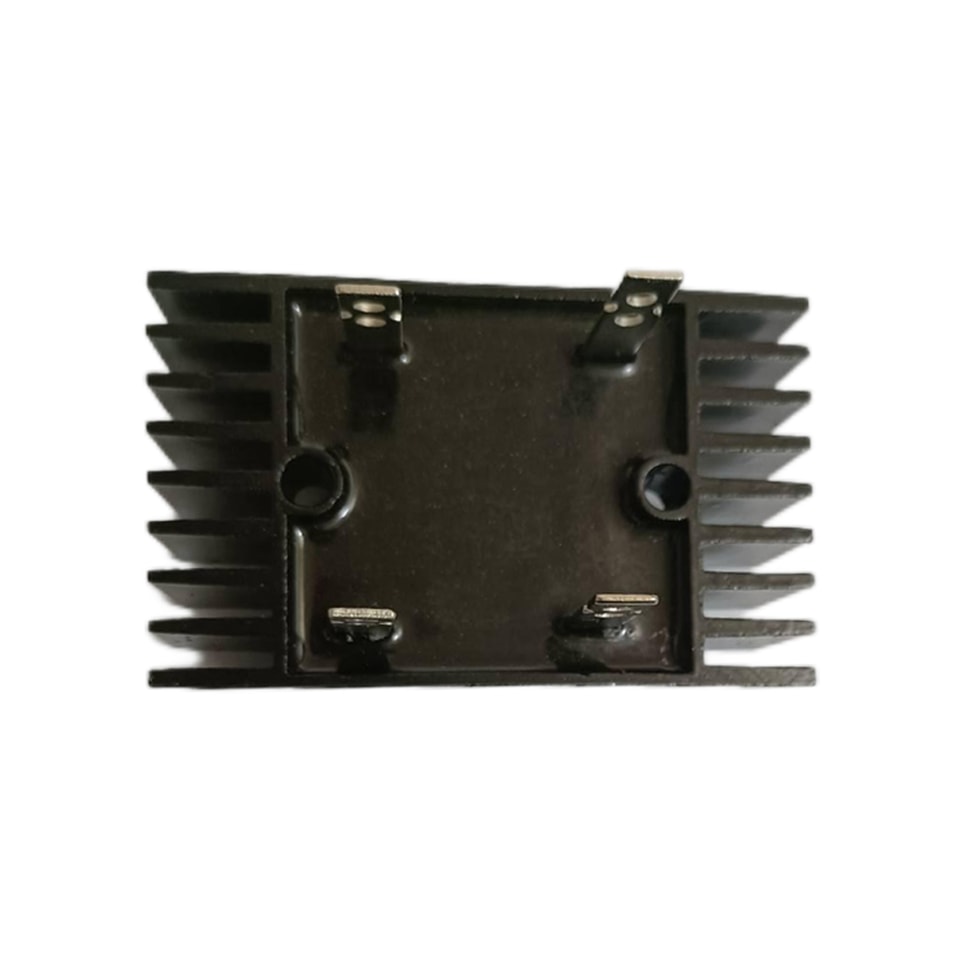

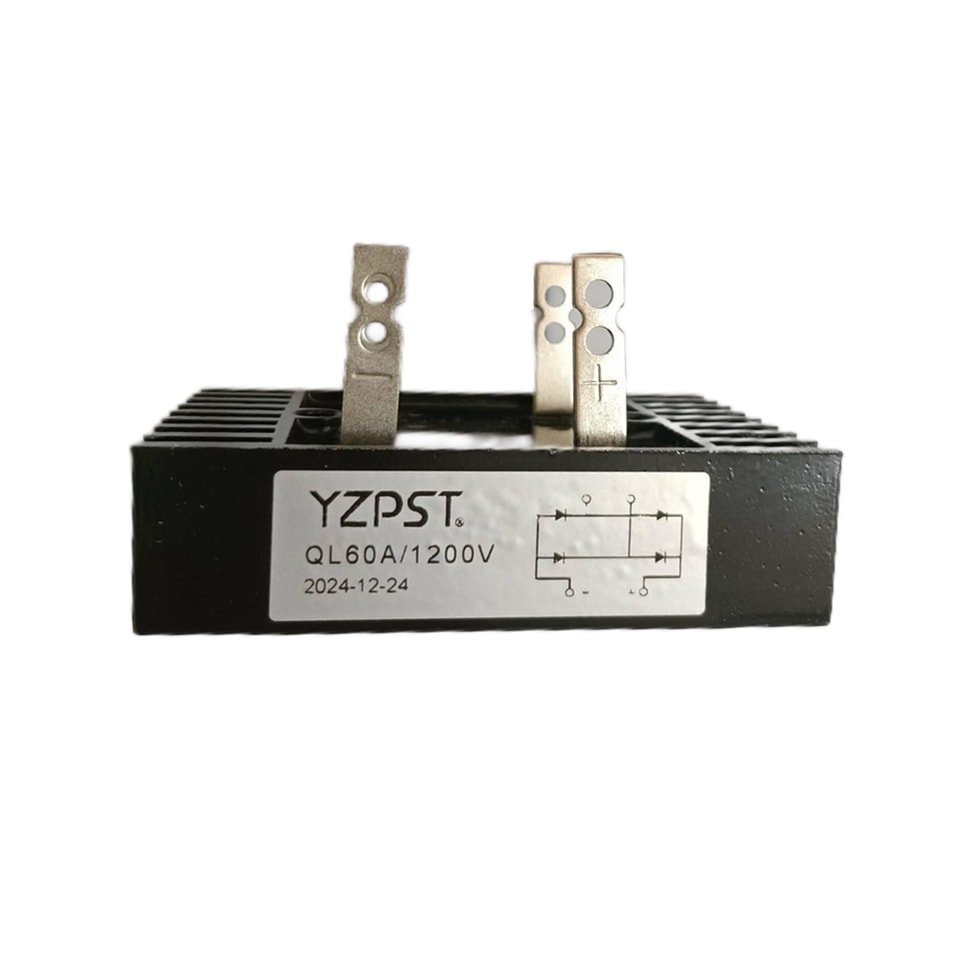

YZPST-QL60A-1200V
✓Informations techniques du produit✓Assistance à la sélection selon l’application✓Demande de renseignements basée sur le catalogue et les besoins
E-mailinfo@yzpst.net
Téléphone+86 138 0527 8321
Astuce : indiquez la référence du composant, la tension/le courant cible ainsi que l’environnement d’utilisation.
CENTRE DE DOCUMENTATION
Téléchargements et fichiers techniques
YZPST-QL60A
Monophasé 60 A.
Redresseurs à pont en silicium
Caractéristiques
Idéal pour circuits imprimés
Une technique de fabrication fiable et à faible coût permet d’obtenir un produit économique
Soudage à haute température garanti : 260℃ / 10 secondes / 0,375” ( 9,5 mm )
longueur des pattes sous une traction de 5 lb (2,3 kg)

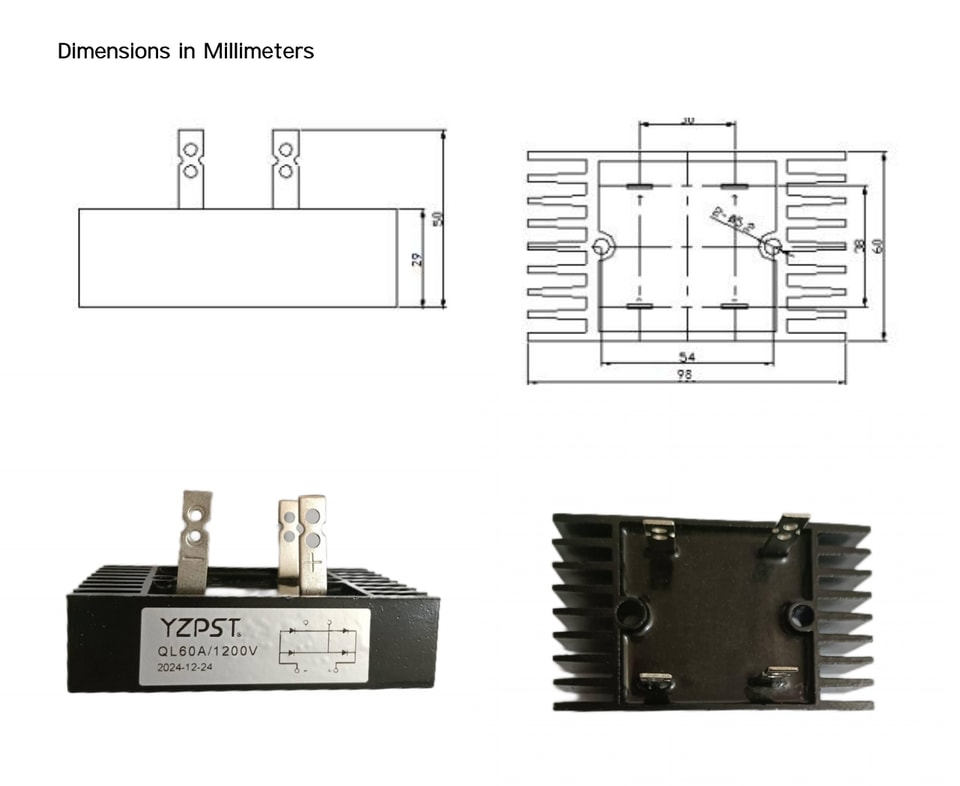

Données mécaniques
Boîtier : plastique moulé
Broches : étamées à la soudure
Polarité : selon le marquage
| DFR | QL | QL | QL | QL | QL | QL | QL | ||
| symbole | UNITÉ | ||||||||
| 60A-02 | 60A-04 | 60A-06 | 60A-08 | 60A-10 | 60A-12 | 60A-16 | |||
| Maximum récurrent crête inverse tension | VRRM | 200 | 400 | 600 | 800 | 1000 | 1200 | 1600 | V |
| Tension d’entrée RMS maximale tension | VRMS | 140 | 280 | 420 | 560 | 700 | 840 | 1120 | V |
| Blocage continu maximal tension | VCC | 200 | 400 | 600 | 800 | 1000 | 1200 | 1600 | V |
| Tc=55℃ | ID | 60 | A | ||||||
| Maximum moyen direct sortie redressé | |||||||||
| Courant de surtension direct de crête courant demi-onde unique de 8,3 ms sinusoïdaleve | IFSM | 1000 | A | ||||||
| IF =30 A, | VF | 1.1 | V | ||||||
| Tension directe maximaleage | |||||||||
| Tension inverse maximaleage | IR | 10 | μA | ||||||
| IR(H) | 200 | μA | |||||||
| Résistance thermique jonction-boîtier | RθJC | 0.45 | °C/W | ||||||
| Résistance thermique boîtier-environnement | RθJA | 0.5 | °C | ||||||
| Plage de température de fonctionnementtempérature de fonctionnement | TJ | -40～+125 | °C | ||||||
| Plage de température de stockagetempérature de stockage | TSTG | -40～+150 | °C | ||||||
Aucun contenu produit supplémentaire n’est disponible.
