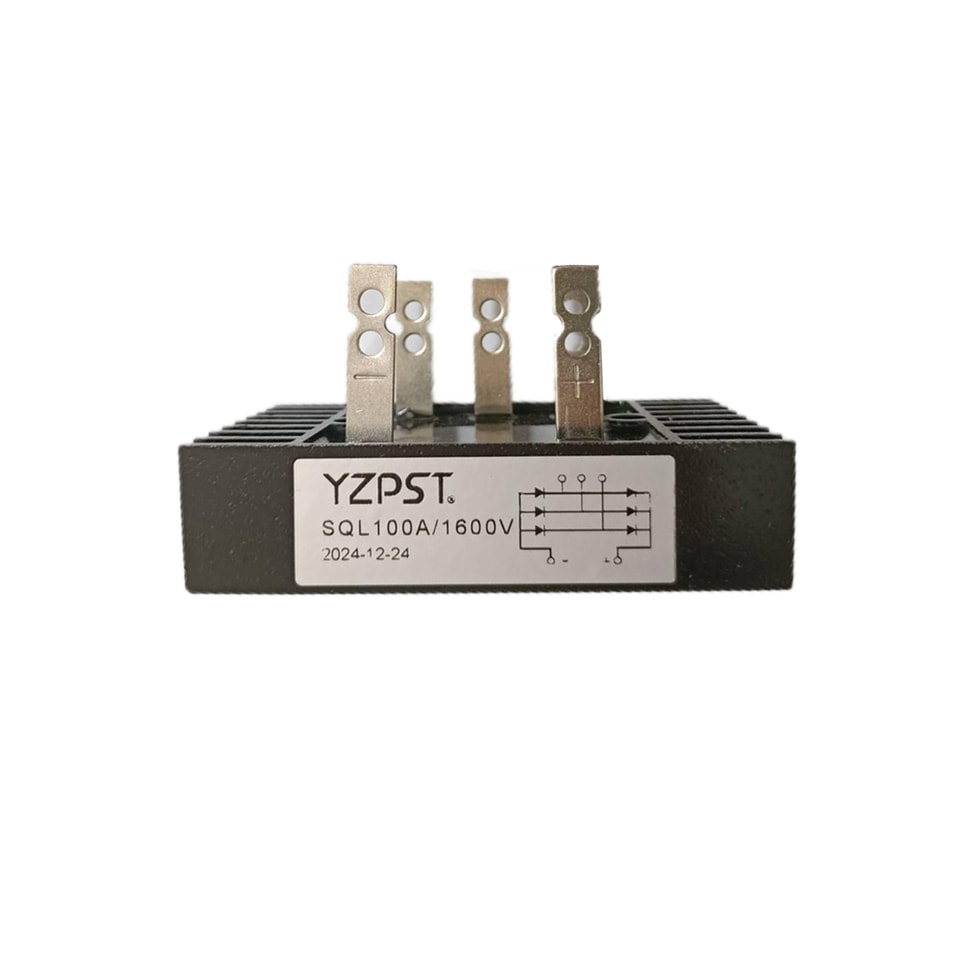

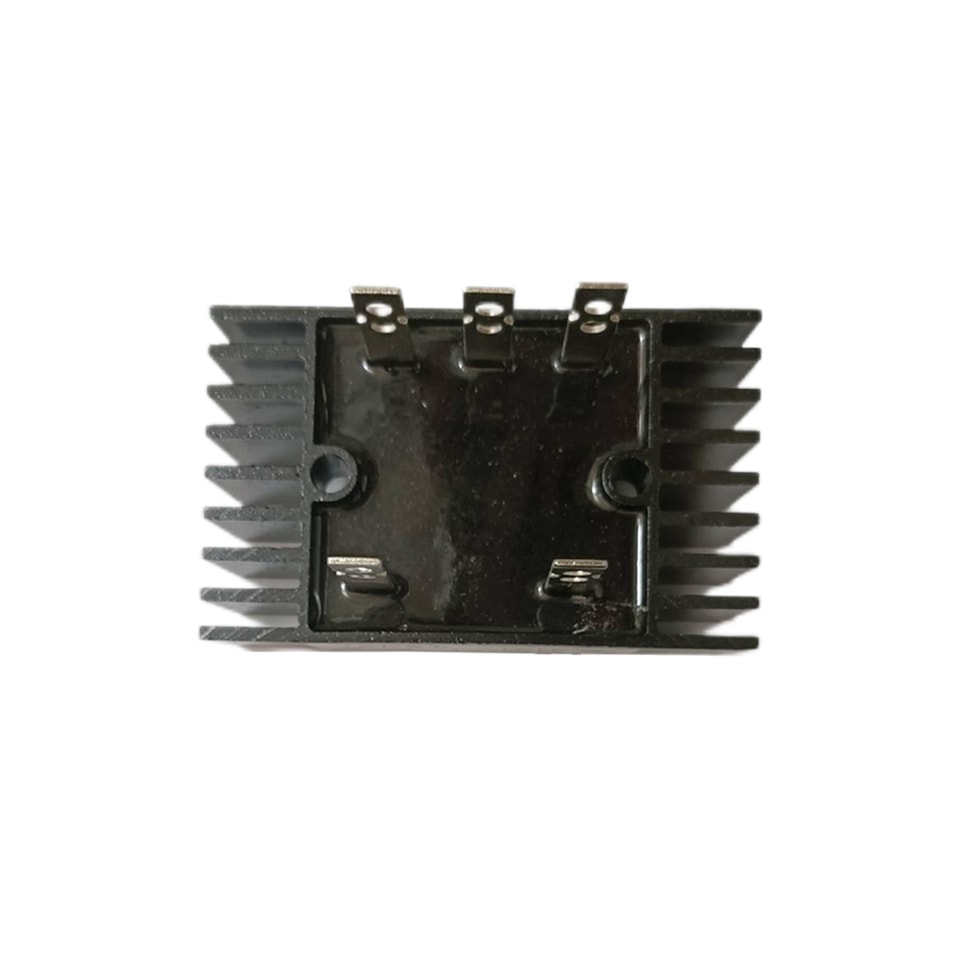

YZPST-SQL100A-1600V
Astuce : indiquez la référence du composant, la tension/le courant cible ainsi que l’environnement d’utilisation.
Téléchargements et fichiers techniques
YZPST-SQL100A
Passivé au silicium/verre

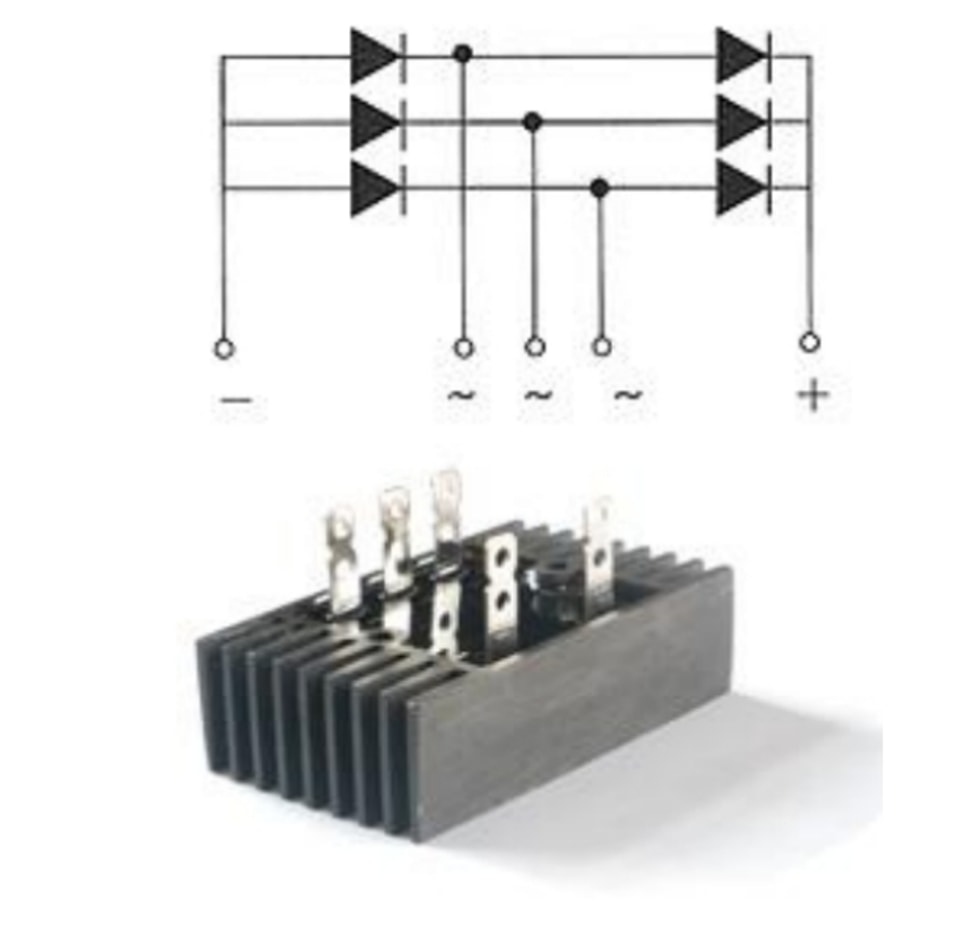

Redresseurs de pont triphasés
Caractéristiques
Idéal pour circuits imprimés
Une technique de fabrication fiable et à faible coût permet d’obtenir un produit économique
Soudage à haute température garanti : 260℃ / 10 secondes / 0,375” ( 9,5 mm )
de longueur de sortie sous une tension de 5 lb ( 66677376, 2,3 kg )
Données mécaniques
Boîtier : plastique moulé
Broches : étamées à la soudure
Polarité : selon le marquage
CARACTÉRISTIQUES NOMINALES |
| SQL | SQL | SQL | SQL | SQL | SQL | SQL |
|
Symbole |
|
|
|
|
|
|
| UNITÉ | |
| 100A-02 | 100A-04 | 100A-06 | 100A-08 | 100A-10 | 100A-12 | 100A-16 |
| |
| VRRM | 200 | 400 | 600 | 800 | 1000 | 1200 | 1600 | V |
MaximumTension inverse de crête répétitive | |||||||||
Tension d’entrée RMS maximale | VRMS | 140 | 280 | 420 | 560 | 700 | 840 | 1120 | V |
Tension de blocage continue maximale | VCC | 200 | 400 | 600 | 800 | 1000 | 1200 | 1600 | V |
Tc=55℃ | ID | 100 | A | ||||||
Maximumcourant redressé moyen en sortie | |||||||||
Courant de surtension directe de crête, demi-onde sinusoïdale unique de 8,3 ms | IFSM | 1000 | A | ||||||
IF=33A | VF | 1.1 | V | ||||||
Tension directe maximaleage | |||||||||
Ta =25℃ Ta =100℃ | IR | 10 | μA | ||||||
Tension inverse maximaleage |
| ||||||||
| IR(H) | 200 | μA | ||||||
Résistance thermique jonction-boîtier | RθJC | 0.3 | °C/W | ||||||
Résistance thermique boîtier-environnement | RθJA | 0.5 | °C | ||||||
Plage de température de fonctionnement | TJ | -40～+125 | °C | ||||||
plage de température de stockage | TSTG | -40～+150 | °C | ||||||

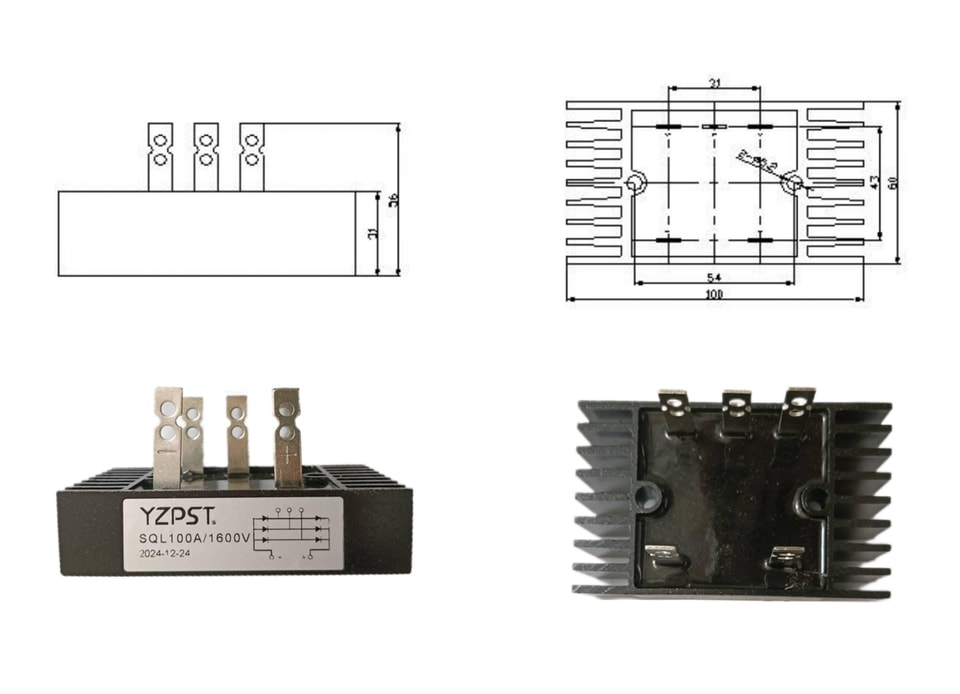

Dimensions dans Millimètres
