YZPST-ZO0607MA
Astuce : indiquez la référence du composant, la tension/le courant cible ainsi que l’environnement d’utilisation.
Téléchargements et fichiers techniques
DESCRIPTION :
Avec un faible courant de maintien et de verrouillage, Z0607Les triacs de la série sont particulièrementrecommandés pour une utilisation sur des charges de résistance moyenne et faible type résistif puissance .
PRINCIPALES CARACTÉRISTIQUES :
symbole | valeur | unité |
IT(EFF) | 0.8 | A |
VDRM/VRRM | 600/800 | V |
VTM | ≤1.5 | V |
MAXIMALES ABSOLUES CARACTÉRISTIQUES NOMINALES :
Paramètre | Symbole | Valeur | Unité | |
de stockage plage de température de jonction | Tstg | -40~150 | ℃ | |
En fonctionnement plage de température de jonction | Tj | -40~125 | ℃ | |
Tension de blocage répétitive de crête à l’état bloqué (Tj=25℃) | VDRM | 600/800 | V | |
Crête répétitive tension inverse votage (Tj=25℃) | VRRM | 600/800 | V | |
Courant efficace à l’état passant | IT(EFF) | 0.8 | A | |
Non répétitif de surtension crête en conduction courant (cycle complet, F=50 Hz) |
ITSM |
9 |
A | |
I2valeur t pour le fusible (tp=10 ms) | I2t | 0.45 | A2s | |
Courant de gâchette moyen de puissance totale | PG(AV) | 0.1 | W | |
Crête de grille puissance | PGM | 5 | W | |
THERMIQUES RÉSISTANCES
Symbole | Condition d’essai | Valeur | Unité | |
Rth(j-c) |
jonction à boîtier(CA) | TO-92 | 75 |
℃/W |
SOT-223/SOT-23-2L | 45 | |||
SOT-89-2L | 60 | |||

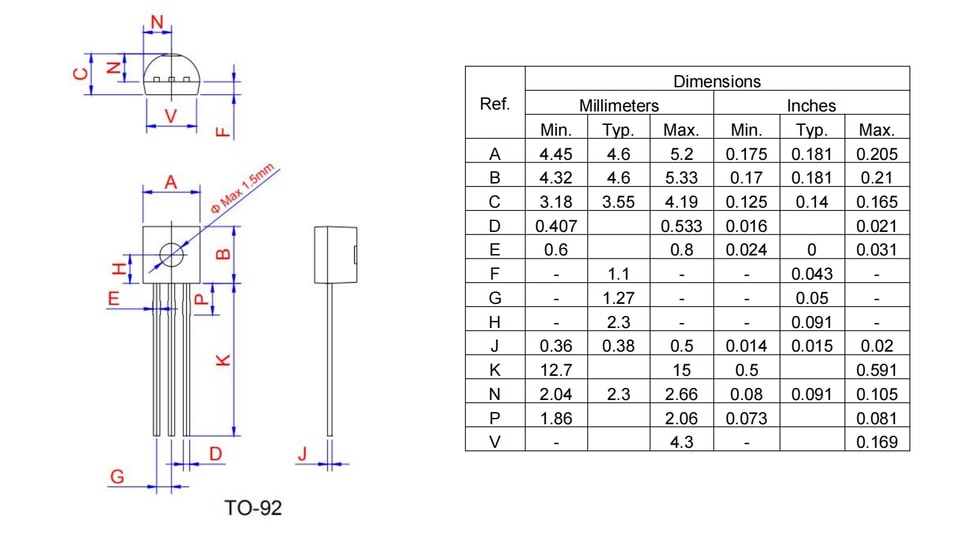

BOÎTIER DONNÉES MÉCANIQUES
