Caractéristiques :
- Structure entièrement diffusée
- Configuration de gâchette amplificatrice centrale
- Temps d’extinction maximal garanti
- Forte capacité dV/dt
- Dispositif assemblé sous pression
VISUEL PRODUIT01 / GALERIE
COMPOSANT DE PUISSANCE

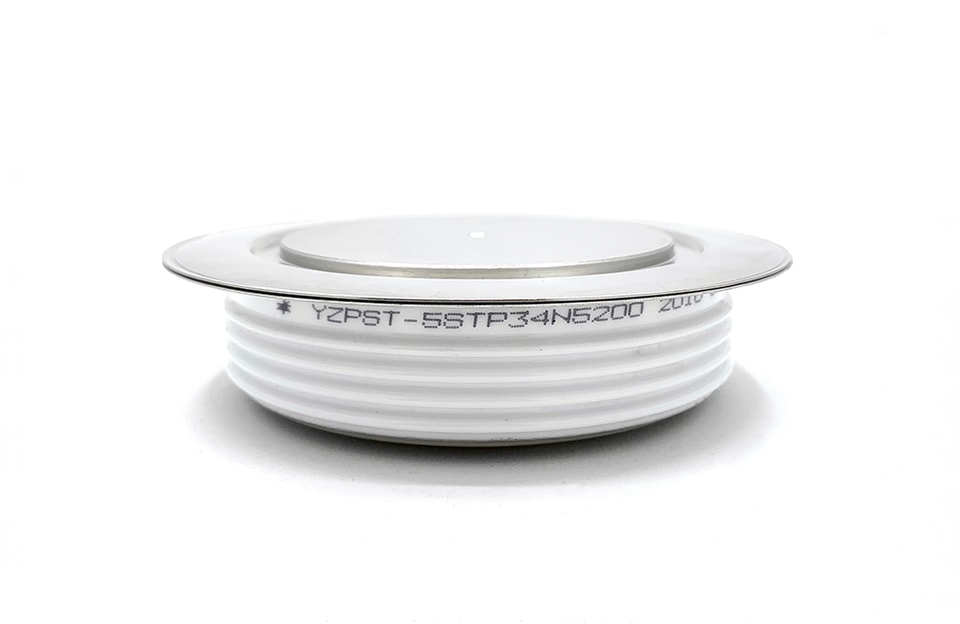

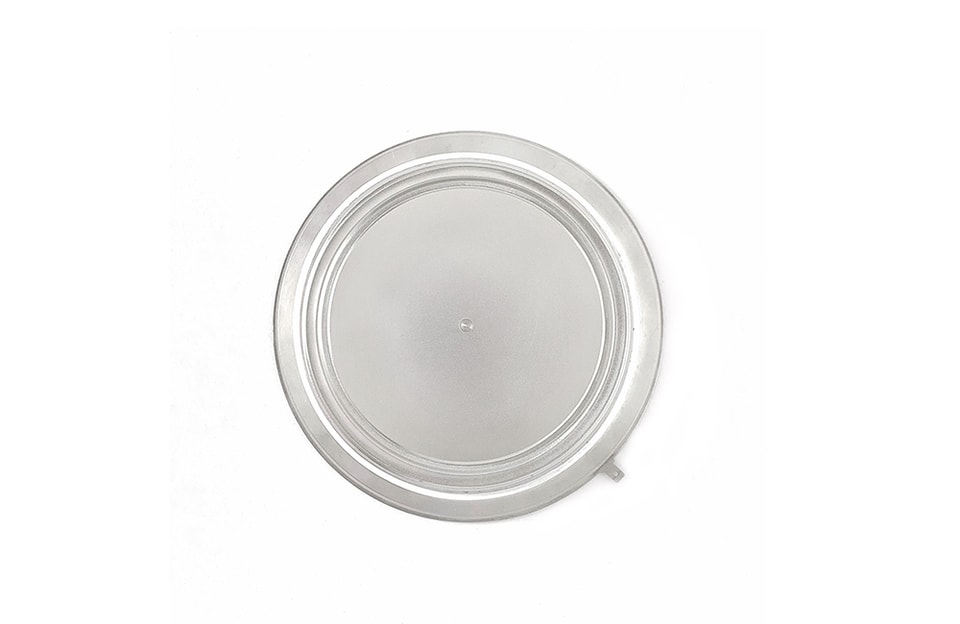

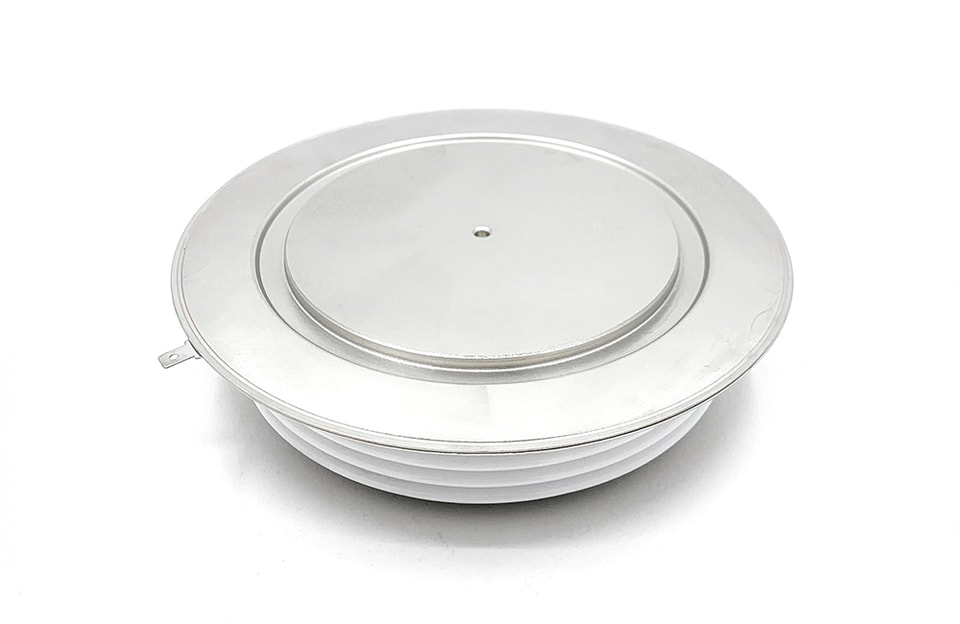

YZPST-5STP34N5200
✓Informations techniques du produit✓Assistance à la sélection selon l’application✓Demande de renseignements basée sur le catalogue et les besoins
E-mailinfo@yzpst.net
Téléphone+86 138 0527 8321
Astuce : indiquez la référence du composant, la tension/le courant cible ainsi que l’environnement d’utilisation.
CENTRE DE DOCUMENTATION
Téléchargements et fichiers techniques
http://www.youtube.com/channel/UCZ3mV8GmGNcX4WcYEoWX-_g/featured
Blocage - état bloqué
VRRM (1) | VDRM (1) | VRSM (1) |
5200 | 5200 | 5300 |
VRRM = tension de crête inverse répétitive
VDRM = tension de crête à l'état bloqué répétitive
VRSM = tension inverse de crête non répétitive
VDRM = tension de crête à l'état bloqué répétitive
VRSM = tension inverse de crête non répétitive
Courant de fuite inverse de crête répétitif et courant de fuite à l'état bloqué | IRRM / IDRM | 30 mA 95 mA (3) |
Taux critique de montée de tension | dV/dt (4) | 2000 V/ms |
Remarques :
Toutes les caractéristiques sont spécifiées pour Tj=25 °C sauf indication contraire.
sinon indiqué.
(1) Toutes les valeurs de tension sont spécifiées pour une forme d'onde sinusoïdale appliquée de 50 Hz/60 Hz sur la plage de température de -40 à +125 °C.
(2) Largeur d'impulsion max. 10 ms
(3) Valeur maximale pour Tj = 125 °C.
(4) Valeur minimale pour des formes d'onde linéaires et exponentielles jusqu'à 80 % de la tension VDRM nominale. Gâchette ouverte. Tj = 125 °C.
(5) Valeur non répétitive.
(6) La valeur de di/dt est établie conformément à la norme EIA/NIMA RS-397, section 5-2-2-6. La valeur définie s’ajoute à celle obtenue à partir d’un circuit d’amortissement, comprenant un condensateur de 0,2 μF et une résistance de 20 ohms, en parallèle avec le thyristor à l’essai.
Toutes les caractéristiques sont spécifiées pour Tj=25 °C sauf indication contraire.
sinon indiqué.
(1) Toutes les valeurs de tension sont spécifiées pour une forme d'onde sinusoïdale appliquée de 50 Hz/60 Hz sur la plage de température de -40 à +125 °C.
(2) Largeur d'impulsion max. 10 ms
(3) Valeur maximale pour Tj = 125 °C.
(4) Valeur minimale pour des formes d'onde linéaires et exponentielles jusqu'à 80 % de la tension VDRM nominale. Gâchette ouverte. Tj = 125 °C.
(5) Valeur non répétitive.
(6) La valeur de di/dt est établie conformément à la norme EIA/NIMA RS-397, section 5-2-2-6. La valeur définie s’ajoute à celle obtenue à partir d’un circuit d’amortissement, comprenant un condensateur de 0,2 μF et une résistance de 20 ohms, en parallèle avec le thyristor à l’essai.
Pour plus d’informations sur le thyristor à commande de phase, veuillez télécharger le fichier PDF ci-dessus intitulé « YANGZHOU POSITIONING TECH CO Thyristor de puissance et pièces de diode »
http://www.youtube.com/channel/UCZ3mV8GmGNcX4WcYEoWX-_g/featured
Conduction - état passant
Paramètre | Symbole | Min. | Max. | Typ. | Unités | Conditions |
Valeur moyenne maximale du courant à l’état passant | IT(AV)M | 3600 | A | Sinusoïde, conduction sur 180°, TC = 70 °C | ||
Valeur efficace du courant en état passant | ITRMS | 5850 | A | Valeur nominale | ||
Pic de surtension d’un cycle (non répétitif) | ITSM | 63 | kA | 10,0 ms (50 Hz), onde sinusoïdale- forme, conduction 180°, Tj = 125 °C | ||
I carré t | I2t | 19,8×10³ | kA²s | |||
Courant d’accrochage | IL | 500 | mA | VD = 24 V ; RL = 12 ohms | ||
Courant de maintien | IH | 125 | mA | VD = 24 V ; I = 2,5 A | ||
Tension de crête à l'état passant | VTM | 1.54 | V | ITM = 3000 A ; Tvj = 125 °C | ||
Tension de seuil | VTO | 1.03 | V | Tvj = 125 °C | ||
Résistance de pente | Rt | 0.16 | mΩ | Tvj = 125 °C | ||
Vitesse critique de montée du courant courant (5, 6) | di/dt | 1000 | A/ms | Commutation à partir de VDRM ≤ 1500 V, non répétitif | ||
Vitesse critique de montée du courant courant (6) | di/dt | 200 | A/ms | Commutation à partir de VDRM ≤ 1500 V |
CARACTÉRISTIQUES ET VALEURS ÉLECTRIQUES (suite)
Commande de gâchette
| Paramètre | Symbole | Min. | Max. | Typ. | Unités | Conditions |
Dissipation de puissance de gâchette de crête | PGM | - | W | tp = 40 us | ||
Dissipation de puissance moyenne de gâchette | PG(AV) | 7 | W | |||
Courant de gâchette de crête | IGM | 10 | A | |||
Courant de gâchette requis pour amorcer tous les composants | IGT |
-
400
-
| mA mA mA | VD = 6 V ; RL = 3 ohms ; Tj = -40 °C VD = 6 V ; RL = 3 ohms ; Tj = +25 °C VD = 6 V ; RL = 3 ohms ; Tj = +125 °C | ||
Tension de gâchette requise pour amorcer tous les composants | VGT |
-
2.6
-
| V V V | VD = 6 V ; RL = 3 ohms ; Tj = -40 °C VD = 6 V ; RL = 3 ohms ; Tj = 0-125 °C VD = VDRM nominale ; RL = 1000 ohms ; Tj = +125 °C | ||
Tension négative de crête | VGRM | 10 | V |
Dynamique
| Paramètre | Symbole | Min. | Max. | Typ. | Unités | Conditions |
Temps de retard | td | - | ms | ITM = 50 A ; VD = VDRM nominale Impulsion de gâchette : VG = 20 V ; RG = 20 ohms ; tr = 0,1 ms ; tp = 20 ms | ||
Temps de désactivation (avec VR = -50 V) | tq | 700 | ms | ITM = 2000 A ; di/dt = 1,5 A/ms ; VR ≥ 200 V ; dV/dt réappliqué = 20 V/ms, linéaire jusqu’à 67 % de VDRM ; VG = 0 ; Tj = 125 °C ; cycle de service ≥ 0,01 % | ||
Charge de recouvrement inverse | Qrr | 5200 | mAs | ITM = 2000 A ; di/dt = 1,5 A/ms ; VR ≥ 200 V |
* Pour la valeur maximale garantie, veuillez contacter l’usine.
CARACTÉRISTIQUES ET VALEURS NOMINALES THERMIQUES ET MÉCANIQUES
| Paramètre | Symbole | Min. | Max. | Typ. | Unités | Conditions |
Température de fonctionnement | Tj | -40 | +125 | oC | ||
Température de stockage | Tstg | -40 | +140 | oC | ||
Résistance thermique - jonction vers boîtier | RQ (j-c) |
5.7
11.4
| K/kW | Refroidissement double face Refroidissement par une seule face | ||
Résistance thermique - boîtier vers dissipateur | RQ (c-s) |
1
2
| K/kW | Refroidissement double face * Refroidissement simple face * | ||
Résistance thermique - jonction vers dissipateur | RQ (j-s) |
-
-
| K/kW | Refroidissement double face * Refroidissement simple face * | ||
Force de montage | P | 81 | 108 | - | kN | |
Poids | W | - | - | 2.9 | Kg |
* Surfaces de montage lisses, planes et graissées
Remarque : pour le contour du boîtier et les dimensions, veuillez consulter le plan du contour du boîtier à la dernière page de ces données techniques.
PLAN DU BOÎTIER ET DIMENSIONS
Sym | A | B | C | D | H |
mm | 150 | 100 | 108 | 3.5×3 | 35±1 |
YZPST peut fournir la liste suivante de thyristors de contrôle de phase équivalents(types capsule)
Type | IT(AV) | VDRM/VRRM | ITSM @TVJM &10ms | IDRM/IRRM (max) | VTM(max) | Tvj | Rthjc | F±10% | |
Tj=125°C | ITM | VTM | |||||||
A | V | KA | mA | A | V | °C | K/W | KN | |
C380 | 250 | 400-1600 | 3.5 | 20 | 1500 | 2.8 | 125 | 0.11 | 5 |
C430 | 680 | 400-1600 | 8 | 20 | 3000 | 2.4 | 125 | 0.06 | 10 |
C431 | 600 | 1200-1800 | 5.9 | 30 | 3000 | 2.6 | 125 | 0.06 | 10 |
C440 | 900 | 400-1600 | 12 | 35 | 3000 | 1.65 | 125 | 0.04 | 15 |
C441 | 750 | 1400-2200 | 10 | 35 | 3000 | 2 | 125 | 0.04 | 15 |
C450 | 1640 | 400-1600 | 26 | 45 | 3000 | 1.4 | 125 | 0.02 | 25 |
C451 | 1500 | 1400-2200 | 20.8 | 45 | 3000 | 1.7 | 125 | 0.02 | 25 |
C701 | 1250 | 1200-2100 | 16.6 | 65 | 3000 | 1.7 | 125 | 0.02 | 25 |
C702 | 100 | 2400-3200 | 20.5 | 150 | 3000 | 1.85 | 125 | 0.02 | 25 |
SDT122 | 950 | 3500-4000 | 14.7 | 75 | 1000 | 1.6 | 125 | 0.02 | 25 |
C781 | 2500 | 1200-2100 | 41.5 | 150 | 2000 | 1.2 | 125 | 0.01 | 36 |
C782 | 2300 | 2200-2600 | 32 | 150 | 2000 | 1.35 | 125 | 0.01 | 36 |
C784 | 1650 | 3600-4500 | 24 | 200 | 2000 | 1.85 | 125 | 0.01 | 36 |
C789 | 1200 | 5500-6000 | 20 | 200 | 2000 | 2.3 | 115 | 0.01 | 36 |
YZPST peut fournir la liste suivante de thyristors
| Famille de dispositifs spéciaux pour fours à induction | |||||
| C430PB | C440L | C451L | C701L | C781L | C448PD |
| C458PD | C712L | C770L | A696L | A740L | D860 |
| R0910LS260 | N280CH14 | N490CH20 | R0878LS21E | R216CH16 | R1275NS20 |
| R2619ZC21 | R2714ZC20J | SM18CXC924 | SW40CXC820 | SW14PHN(R)380 | R600CH21 |
| SM16PHN(R)100 | R395CH21 | C648PB | R200CH20 | C702-42 | CXC924 |
| Famille de thyristors à commande de phase | |||||
| N200CHX | N330CH | N350CH | N370CH | N320CH | N360CH |
| N490CHX | N540CH | N560CH | N600CH | N640CH | N760CH |
| N880CHX | N980CH | N880CH | N0910NC | N0882 | N630CH |
| 5STP04D5200 | 5STP25L5200 | 5STP33L2800 | 5STP08G6500 | 5STP12K6500 | |
| AT603 | AT604 | AT804 | AT803 | AT807 | AT480 |
| AT1003 | AT1004 | AT1005 | AT607 | AT620 | AT636 |
| AT671 | AT726 | AT708 | AT738 | AT866 | AT870 |
| AT880 | AT708LT | AT720LT | AT866LT | AT720HT | AT866HT |
| DCR504 | DCR604 | DCR804 | DCR1004 | DCR1278 | DCR1476 |
| DCR1474 | DCR803 | DCR1003 | DCR840 | C390 | T720 |
| T7SO | T820 | T9G0 | TA20 | TB20 | TD20 |
| H505CH | H507CH | H1450CH | H1590CH | H2000CH | H3200CH |
| SHXXC450 | SHXXC540 | SHXXC760 | SHXXC1850 | SHXXC2230 | SHXXC2770 |
| BHtT72 | BHtT78 | BHtU66 | BHt U67 | BHtU77 | BHtV72 |
| SKT441 | SKT551 | SKT760 | SKT1000 | SKT1200 | SKT1800 |
| T233 | T243 | T253 | N500CH | N1661NC | N1718NS |
| N1132NC | N0734YS | N0032 | N1718 | N1114 | N1467 |
| N500CH | T458N | T708N | T1218N | T1869N | T2709N |
| ST230 | ST280 | ST380 | ST780 | ST1280 | T4301N |
| TV989 | BHTP45 | T345 | T625 | TC233 | TC143 |
| Famille de thyristors pour onduleurs | |||||
| R185CHX | R216CHX | R180CHX | R190CHX | R200CHX | R219CHX |
| R220CHX | R270CHX | R305CHX | R325CHX | R350CHX | R395CHX |
| R600CHX | R800CHX | R1200CHX | R200CH | R600CH | R325CH |
| R0577YS | R0633YS | R0577YS | R0878LS | R0929LS | R0990LS |
| R1178NS | R1275NS | R1279NS | R1280NS | R1446NS | R1448NS |
| R2475ZD | R2619ZC | R2620ZC | R2714ZD | R3047TC | |
| kATF585 | ATF587 | ATF860 | ATF857 | ATF401 | ATF413 |
| ATF414 | ATF827 | ATF427 | ATF828 | ATF820 | ATF420 |
| ATF514 | ATF527 | ATF1040 | ATF530 | ATF543 | ATF614 |
| ATF615 | ATF633 | ATF743 | DCR1259 | T318F | T340F |
| T72H | T7S7 | T7SH | T82F | T82F | T9GH |
| R0633 | R0830 | R0946 | R1007LS | R400CH | |
| T408F | T599F | T1052S | TB333 | TB553 | TB273 |
| Famille de diodes | |||||
| AR371 | AR912 | AR1101 | AR1104 | AR1107 | AR480 |
| AR509LT | AR2004LT | AR2004 | AR609LT | AR3001 | AR3004 |
| AR670 | AR680 | AR649 | AR690 | AR709 | AR770 |
| AR771 | AR772 | AR747LT | AR609 | AR507LT | R0577 |
| R722 | R7S2 | R9G2 | SM18CXC924 | R7SS/R7SF | R82S/R82F |
| R9GS/R9GF | R9GS | R9GF | RA2F | R822 | R1446 |
| BHdK28 | BHdP60 | BHdP62 | BHdR60 | BHdR62 | BHdT60 |
| XSDD303 | A880/SDD217 | A801/SDD211 | A800/SDD208A | A782/SDD119 | A780/SDD108 |
| A750/SDD113 | A740/SDD105 | A643/SDD64 | A641/SDD51 | W2624 | W1748 |
| M0859LC | M1022LC | M1494NC | D233 | D243 | D253 |
| R7S0 | R820 | R9G0 | RA20 | RB20 | W2052 |
| SD823 | SD1053 | SD1553 | DS502 | DS804 | DS1104 |
| DS1107 | ARF422 | DSF912 | ARF526 | AUS605 | |
| FAMILLE DE MODULES | |||||
| SKKT92 | SKKT162 | SKKT250 | SKKT310 | SKKT500 | SKKT800 |
| IRKT91 | IRKT161 | IRKT251 | IRKT310 | IRKT500 | IRKT1000 |
| MCC95 | MCC130 | MCC250 | MCC310 | MCC500 | MCC800 |
| HTT/HTD 90N | HTT/HTD 132N | HTT/HTD 162 | HTT/HTD 250N | HTT500 | HTT800 |
| HDD 55N | HDD 90N | HDD 105N | HDD 132N | HDD 170N | HDD 250N |
| SKKD91 | SKKD161 | SKKD250 | SKKD320 | SKKD500 | SKKT91 |
| MTD91 | MTD250 | MTD500 | MTD1000 | ADD700 | MEK300 |
| MDD91 | MDD250 | MDD310 | MDD800 | SKKE600 | SKET380 |
| SXHN55 | SXHBN200 | SXHN 250 | SXHFN400 | SXHN550 | SXHN860 |
| MDS30 | MDS75 | MDS150 | MDS300 | DS250 | DS400 |
| DS500 | SKBPC35 | SKBPC25 | KBPC25 | KBPC35 | SKET740 |
| SKET400 | DSA450 | MEK300 | |||
| FAMILLE DE DISPOSITIFS À GOUJON | |||||
| C150 | C180 | C110 | C147 | P200 | P214 |
| ST110 | ST180 | ST330 | ST303 | ST173 | P0311 |
| SD150 | SD300 | 25F | R5C | P0431 | P270 |
| SKN150 | SKN240 | SKN300 | SKN400 | T607 | T707 |
| 40HF | 70HF | 85HF | 45L16 | 45LR16 | 300U(R)120 |
| 300U(R)40 | 300U(R)60 | 25R1A | 70R1A | 110R1A | 300R1A |
| D40 | D70 | D130 | D240 | D410 | D860 |
| R600 | R601 | R700 | R701 | A197 | T210N 4 |
| T70 | T85 | T100 | T125 | T250 | T500 |
| T700 | T160N | T221N | T130N | T86N | R72S/R72F |
| R502/R503 | R602/R603 | R622 | R702/R703 | R50S/R50R | R60S/R60 |
| H65TB | H125TB | H250TB | H300TB | H400 TB | H500 TB |
| BHdL38 | BHdN12 | BHtM45 | BHtN46 | BHtP46 | BHtR68H |
| SKR45 | SKR71 | SKR100 | SKR130 | SKR240 | SKR320 |
| SKN45 | SKN71 | SKN100 | SKN240 | SKN320 | SKT40 |
| SKT55 | SKT100 | SKT130 | SKT160 | SKT250 | SKT300 |
Pour plus d’informations sur le thyristor à commande de phase, veuillez télécharger le fichier PDF ci-dessus intitulé « YANGZHOU POSITIONING TECH CO Thyristor de puissance et pièces de diode »
