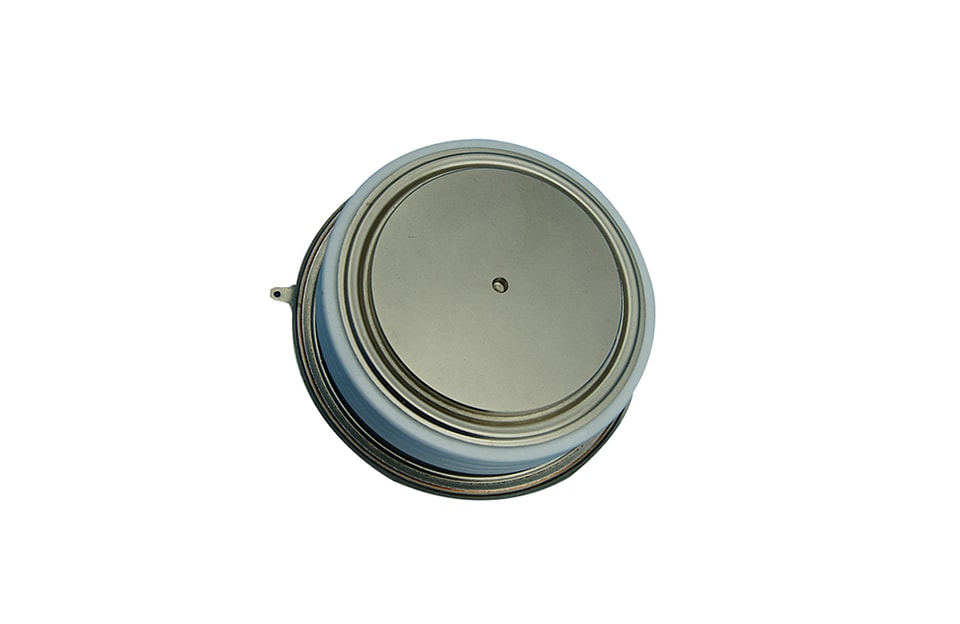

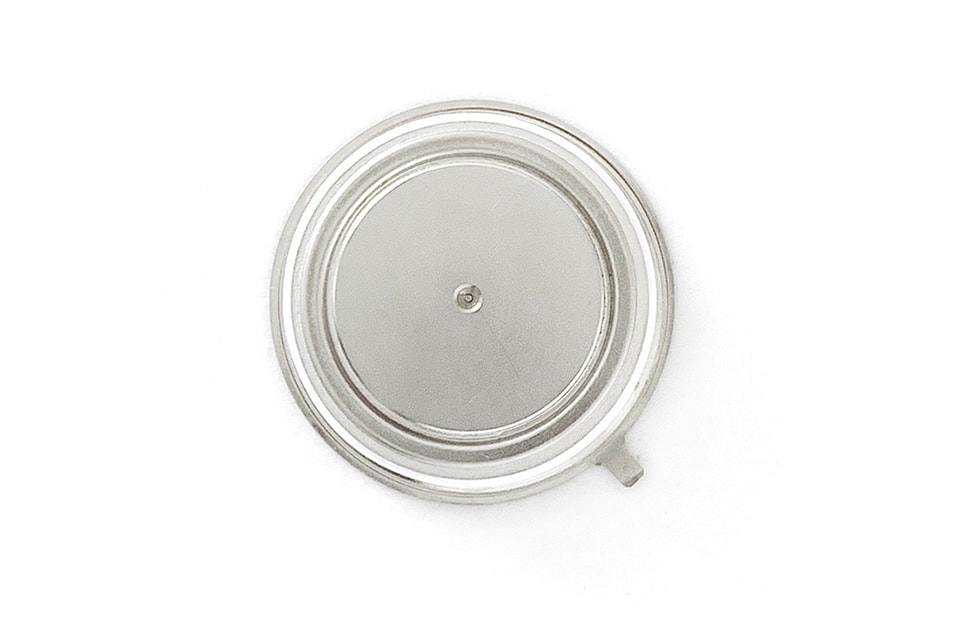

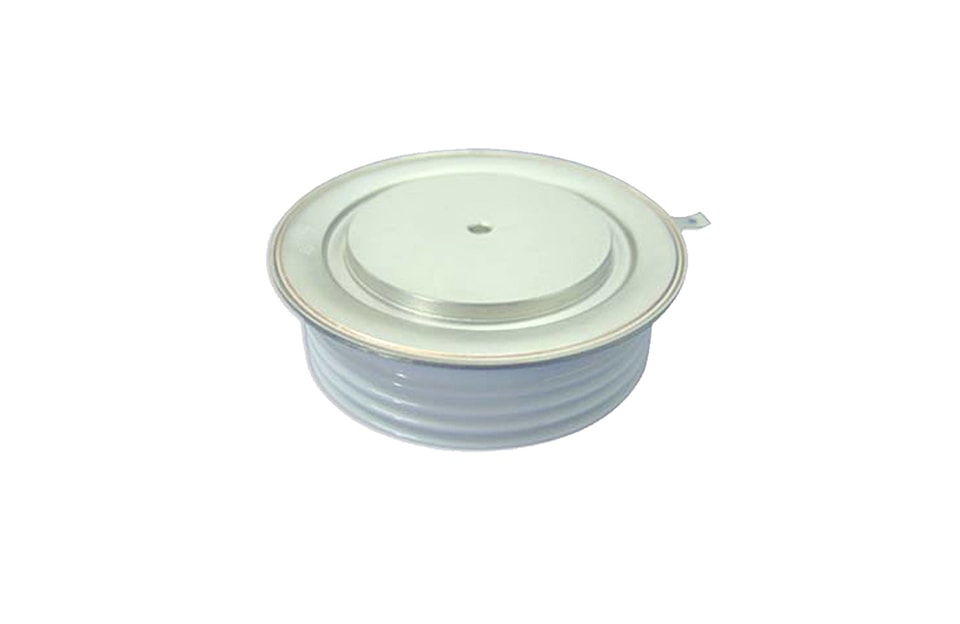

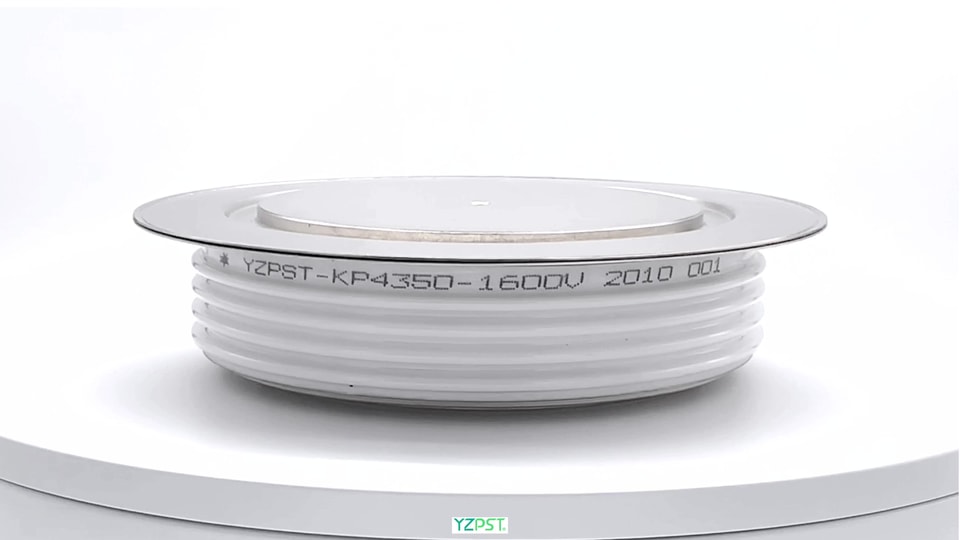

YZPST-KP4350A1600V

Type de composant

VRRM(1)

VDRM (1)

VRSM(1)

KP4350A

1600

1600

1700

Fuite inverse de crête répétitive et fuite à l’état bloqué

I_{RRM /}I_DRM

450 mA (3)

Taux critique de montée de la tension

dV/dt (4)

300 V/ms

Paramètre

Symbole

Min.

Max.

Typ.

Unités

Conditions

Valeur moyenne du courant à l'état passant

I_T(AV)

4350

A

Onde sinusoïdale, 180^oconduction, T_S=70^oC

Courant de crête de surcharge sur un cycle

(courant non répétitif)

I_TSM

48900

A

10,0 ms (50 Hz), onde sinusoïdale-

forme, 180^oconduction, T_j = 125 ^oC

I²t

I²t

11.9x10⁶

A²s

10,0 ms

Courant d'accrochage

I_L

1000

mA

V_D = 12V; R_L= 12 ohms

Courant de maintien

I_H

450

mA

V_{D =} 12V; I = 2,5 A

Tension de pointe à l'état passant

V_TM

1.5

V

I_TM = 6000 A; cycle de service£ 0,01%

T_j = 25 ^oC

Taux critique de montée du courant en état passant

courant (5)

di/dt

200

A/ms

Commutation de V_DRM £1000 V,

non répétitif

Paramètre

Symbole

Min.

Max.

Typ.

Unités

Conditions

Dissipation de puissance de crête de gâchette

P_GM

200

W

t_p= 40 us

Dissipation de puissance moyenne de grille

P_G(AV)

5

W

Courant de crête de gâchette

I_GM

15

A

Courant de gâchette requis pour déclencher toutes les unités

I_GT

30

300

200

125

mA

mA

mA

V_D = 12 V;R_L = 6 ohms;T_j = -40 ^oC

V_D = 12 V;R_L = 6 ohms;T_j = +25 ^oC

V_D = 12 V;R_L = 6 ohms;T_j = +125^oC

Tension de gâchette requise pour déclencher toutes les unités

V_GT

0.30

5

3

V

V

V

V_D = 12 V;R_L = 6 ohms;T_j = -40 ^oC

V_D = 12 V;R_L = 6 ohms;T_j = 0-125^oC

V_D = V nominale_DRM; R_L = 1000 ohms;

T_j = + 125 ^oC

Tension négative de crête

V_GRM

15

V

Paramètre

Symbole

Min.

Max.

Typ.

Unités

Conditions

Temps de retard

t_d

3.0

2.5

ms

I_TM = 50 A; V_D = 1500 V

Impulsion de gâchette : V_G = 20 V; R_G = 20 ohms; t_r = 0.1 ms; t_p = 20 ms

Temps d’extinction (avec V_R = -50 V)

t_q

400

ms

I_TM = 250 A; di/dt = 25 A/ms;

V_R ³ -50 V; dV/dt réappliqué = 30 V/ms linéaire jusqu’à 67% V_DRM; V_G = 0;

T_j = 125 ^oC; cycle de service cpstcle ³ 0,01%

Charge de recouvrement inverseharge

Q_rr

A

I_TM 500 A; di/dt = 5 A/ms;

V_R ³ -50 V, T_j = 25 ^oC ;
