COMPOSANT DE PUISSANCE

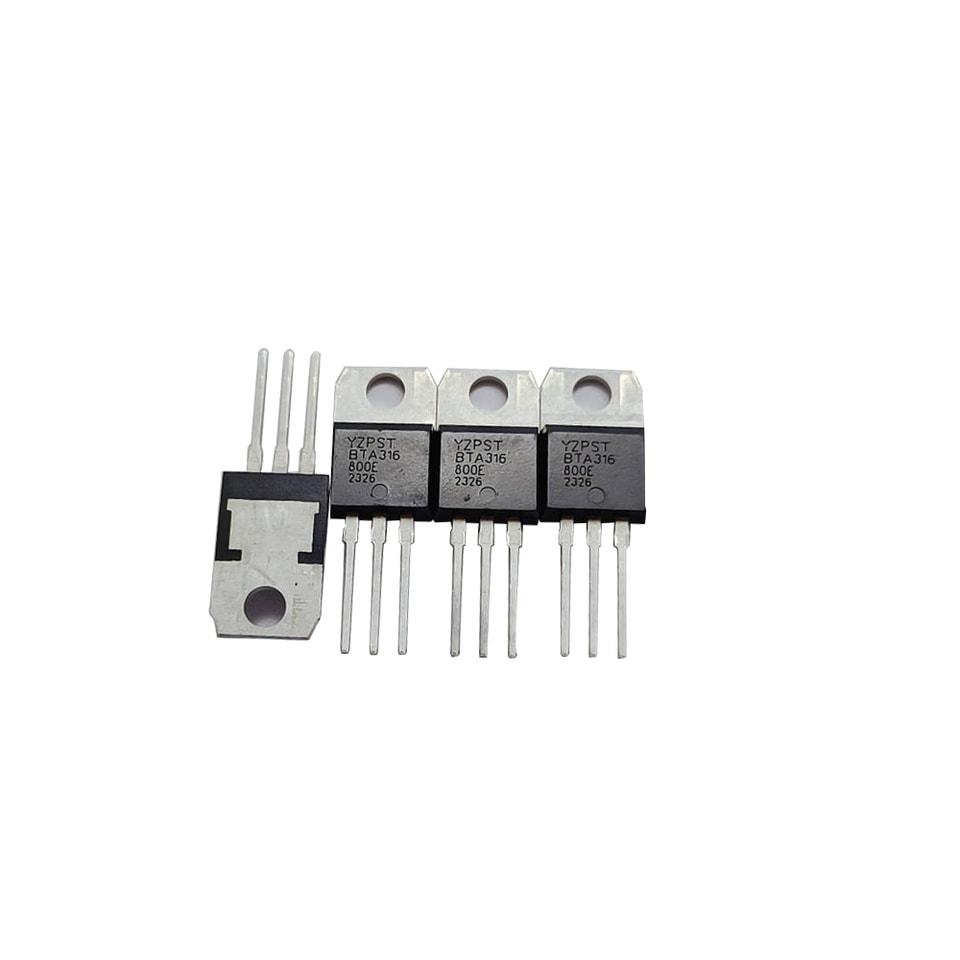

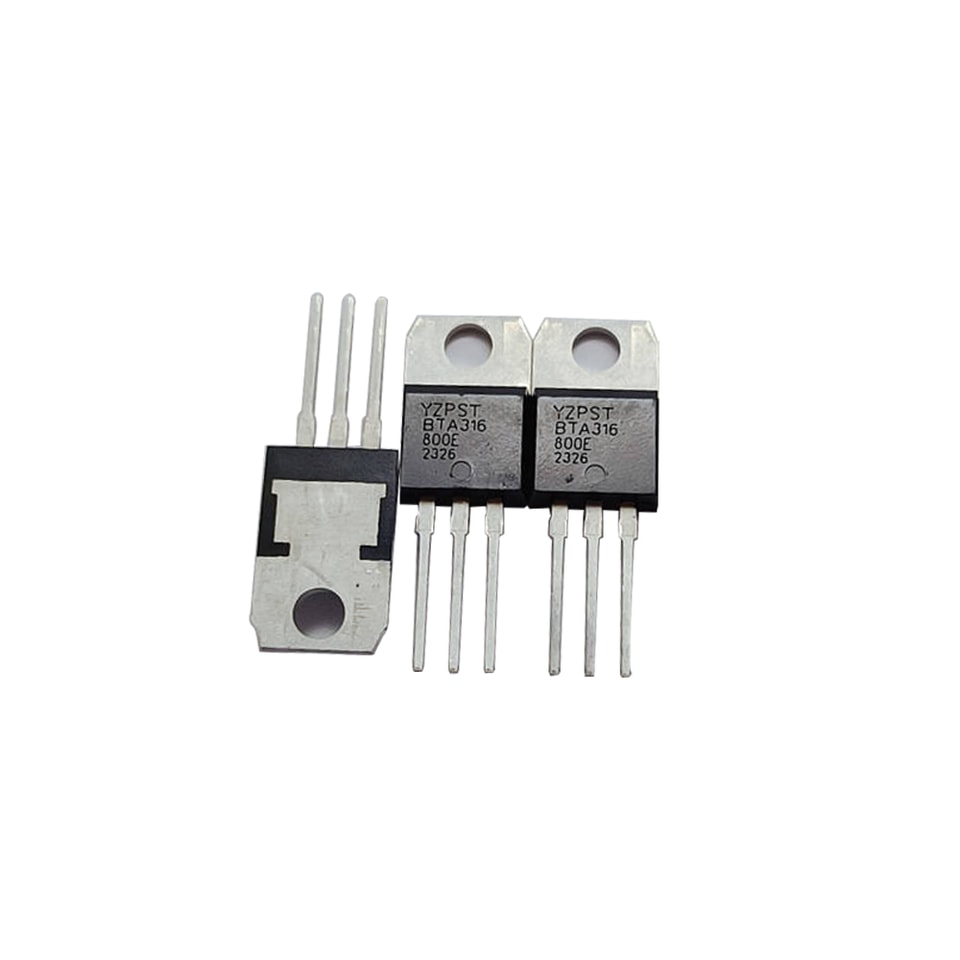

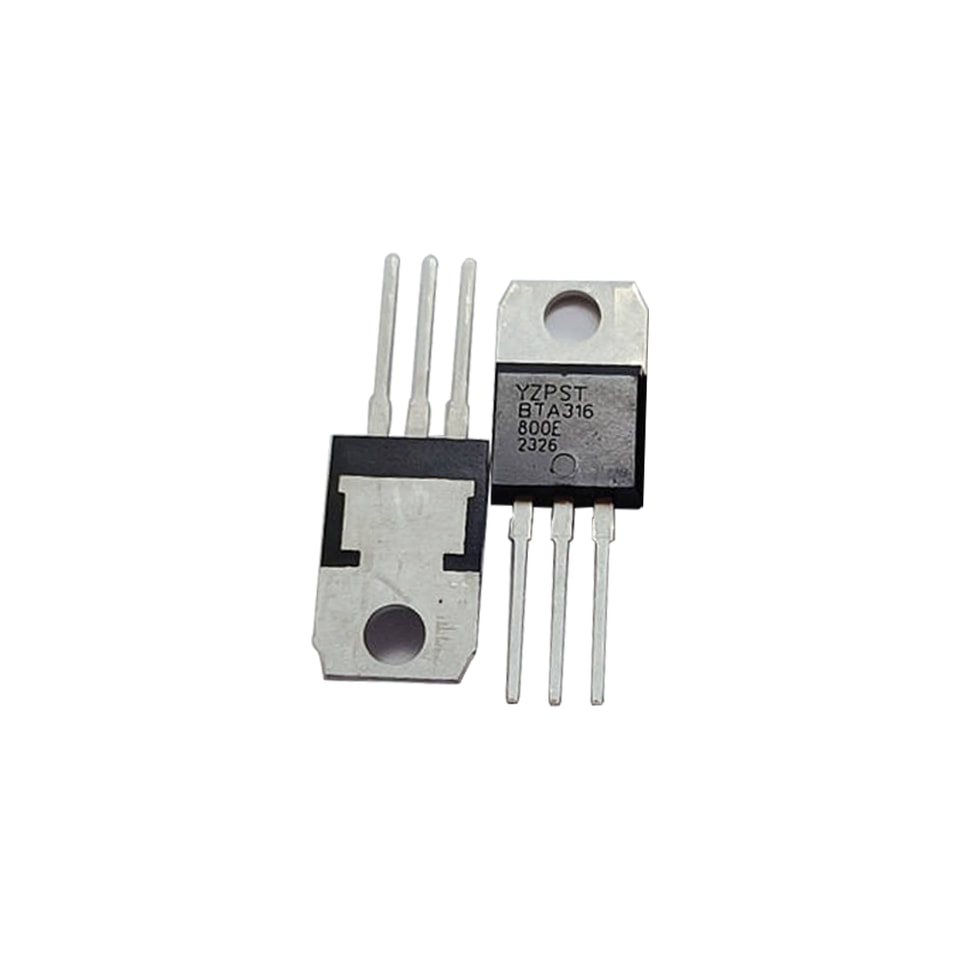

YZPST-BTA316-800E triac 16 A BTA316-800E à dv/dt élevé en boîtier TO-220
✓Informations techniques du produit✓Assistance à la sélection selon l’application✓Demande de renseignements basée sur le catalogue et les besoins
E-mailinfo@yzpst.net
Téléphone+86 138 0527 8321
Astuce : indiquez la référence du composant, la tension/le courant cible ainsi que l’environnement d’utilisation.
CENTRE DE DOCUMENTATION
Téléchargements et fichiers techniques
YZPST-BTA316-800E
Triac BTA316-800E 16 A à dv/dt élevé en boîtier TO-220
Boîtier
TO-220F
Caractéristiques principales (Tj=25 ℃)
| Symbole | Valeur | Unité |
| IT(RMS) | 16 | A |
| VDRM / VRRM | ≥800 | V |
| ITSM | 160 | A |
Absolu caractéristiques nominales (Limite Valeurs)
| Symbole | Paramètre | Valeur | Unité | |
| IT (RMS) | Courant efficace à l'état passant (sinusoïde complètee complète) | 16 | A | |
| Courant de crête non répétitif à l'état passant | ||||
| ITSM | Courant (Tj=25℃,tp=20 ms) | 160 | A | |
| I2t | I2t pour le fusionnement (tp=10 ms) | 140 | A2S | |
| IGM | Crête de grille courant | 4 | A | |
| VGM | Tension de crête de gâchette | 16 | V | |
| PGM | Puissance de crête de gâchette | 40 | W | |
| PG(AV) | Puissance moyenne de gâchette | 1 | W | |
| dIT/dt | Taux de montée répétitif du courant à l’état passant après déclenchement | Ⅰ- Ⅱ-Ⅲ | 50 | |
| (IT=6 A, IG =0,2 A, diG/dt=0,2A/µs) | Ⅳ | 50 | A/μs | |
| Tstg | Température de stockage | 110 | ℃ | |
| Tj | En fonctionnement jonction température | 85 | ||
Résistances thermiques
| Symbole | Paramètre | Condition | Type | Unité | |
| Rth j-c | Résistance thermique, jonction àboîtier | Un cycle | 220F | 1.2 | ℃/W |
| Rth j-a | Résistance thermique, jonction à l'ambiantambiant | —— | —— | 60 | ℃/W |
Électriques inverse (Tj=25℃ sauf indication indiqué)
| Symbole | Conditions d'essai | Type | Max | Unité | |
| BTA316-800 | C | B | |||
| VD=12 V IT=0.1A | |||||
| T2+ G+ | 11 | 16 | 25 | mA | |
| IGT | T2+ G- | 12 | 20 | 30 | mA |
| T2- G- | 18 | 25 | 50 | mA | |
| T2- G+ | mA | ||||
| IH | VD=12 VIGT=0.1A | 25 | 50 | mA | |
| VTM | IT=20A | — 1.3— | 1.7 | V | |
| I DRM | VDRM=520 V | 10 | μA | ||
| IRRM | VRRM=520 V | 15 | μA | ||
| VD=12 V IT=0.1A | |||||
| VGT | Tj=125℃ | —— | 1.65 | V | |
| VD=VDRM（MAX） | |||||
| ID | Tj=125℃ | —— | 0.5 | mA | |
Mesure de boîtier TO-263 ：
Aucun contenu produit supplémentaire n’est disponible.
