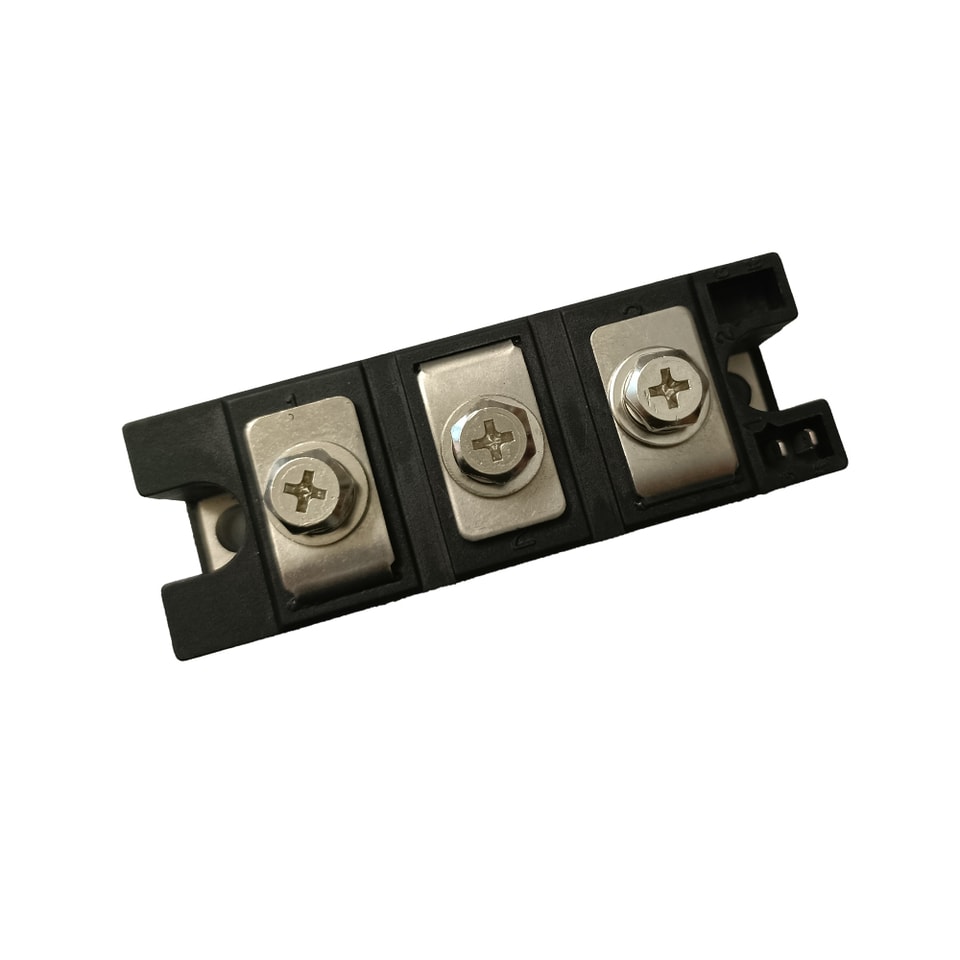

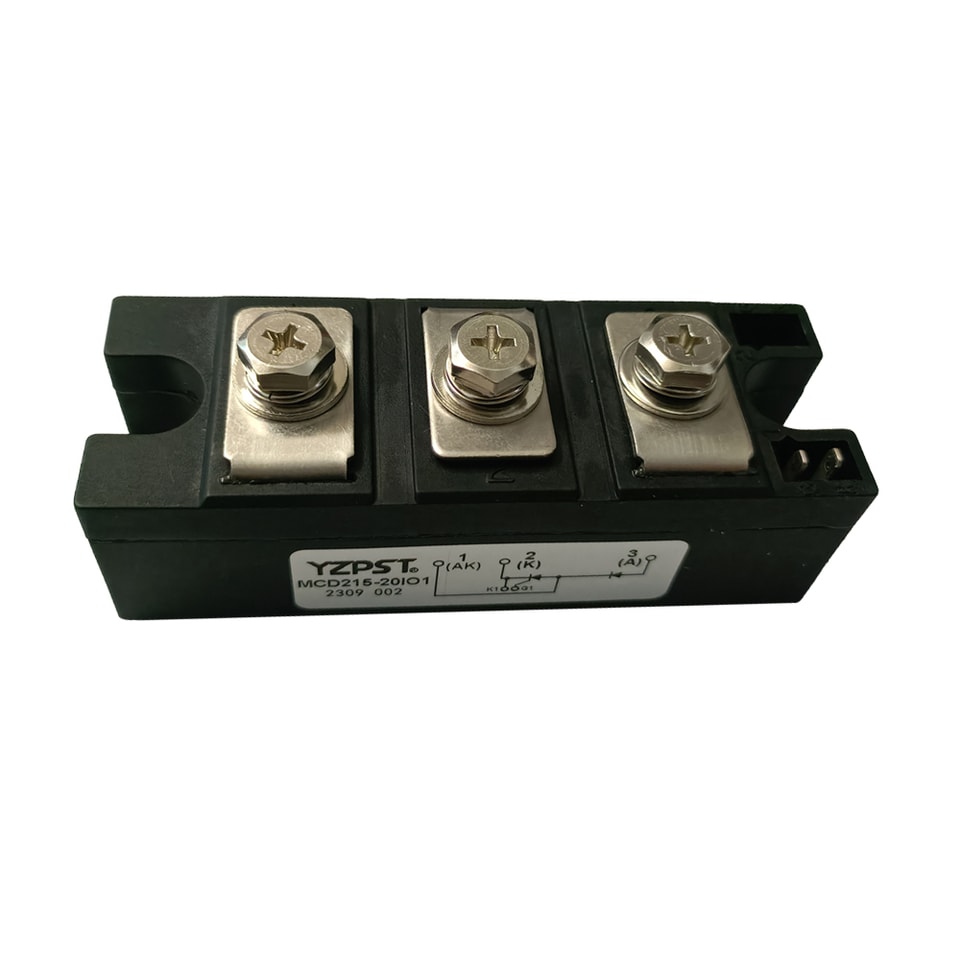

Modules thyristor/diode YZPST-MCD215-20I01
Caractéristiques
· Boîtier standard industriel
· Base électriquement isolée
· Transfert thermique via une céramique d'oxyde d'aluminium
base métallique isolée
· Puce soudée sur céramique AL2O3 à liaison cuivre directe
céramique
· Puce thyristor à gâchette centrale
Applications typiques
- Commande de moteur à courant continu
- Démarreurs progressifs pour moteurs CA
- Régulation de la température
- Variation professionnelle de l’éclairage
VDRM/VRRM | Tj=25°C | 2000 | V |
VRSM | Tj=25°C | 2100 | V |
Maximum Valeurs
| Symbole | Condition | Valeurs | Unité |
| IT(AV) | sin. 180; Tc =85°C, | 215 | A |
| ITRMS | sin. 180; Tc =125°C, | 340 | A |
| ITSM | Tvj =45°C; 10 ms | 8000 | A |
| Tvj =125°C; 10 ms | 6800 | A | |
| I2t | Tvj =45°C; 8,3…10 ms | 320 | kA2S |
| (di/dt)cr | non répétitif | 100 | A/µs |
| Viso | CA 1 s / 1 min. | 3600/3000 | V |
| Tj | -40 ~ +125 | °C | |
| Tstg | -40 ~ +125 | °C | |
| W | À propos | 150 | g |
Caractéristiques électriques
Symbole | Condition | Valeurs | Unité |
IDRM /IRRM | À VDRM, Tj=125°C | 15 | mA |
VT | Courant à l'état passant 200 A, Tj=25°C | 1.20 | V |
VT(TO) | Tj=125°C | 0.80 | V |
tgd | Tj=25°C | 2 | us |
tq | Tj=100°C | 200 | us |
IGT/VGT | Tj=25°C | 150 / 2.0 | mA/V |
VGD | Tj=125°C | 0.25 | V |
(dv/dt)cr | Tj=125°C | 1000 | V/µs |
IH | Tj=25°C, max. | 150 | mA |
IL | Tj=25°C, max. | 200 | mA |
Rth(j-c) | Par module | 0.13 | K/W |
Pour plus d’informations surYZPST-MCD215-20I01veuillez télécharger le fichier PDF ci-dessus nommé « YZPST-MCD215-20I01 "
