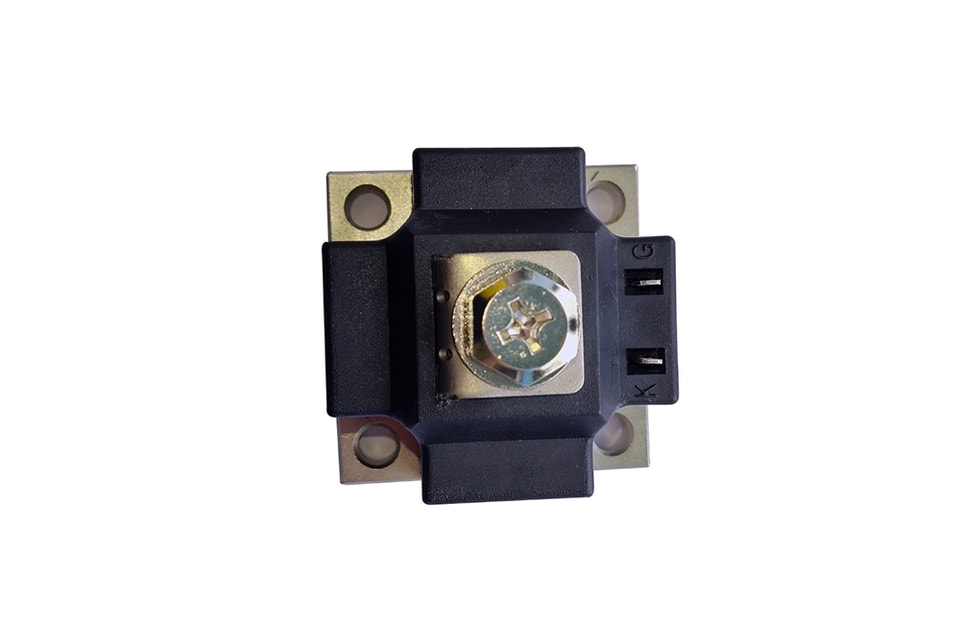

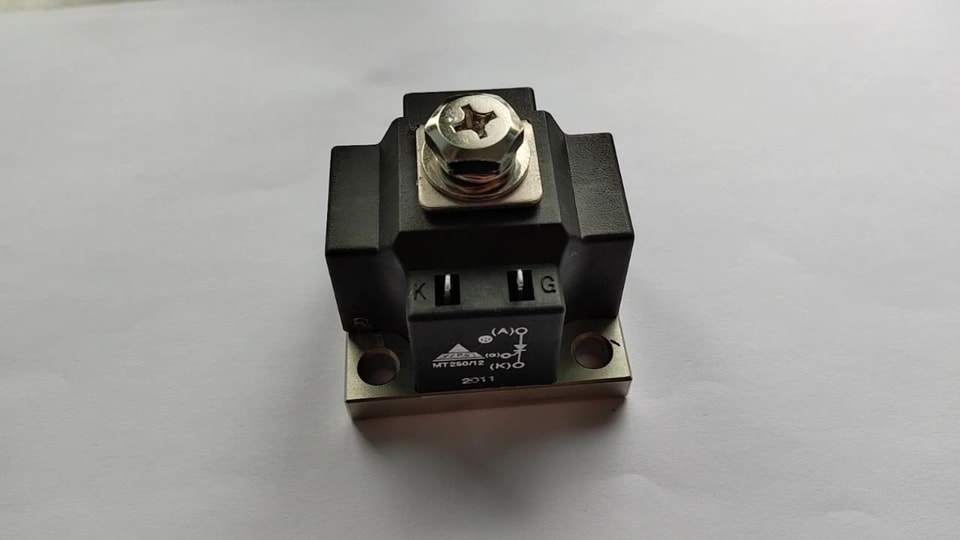

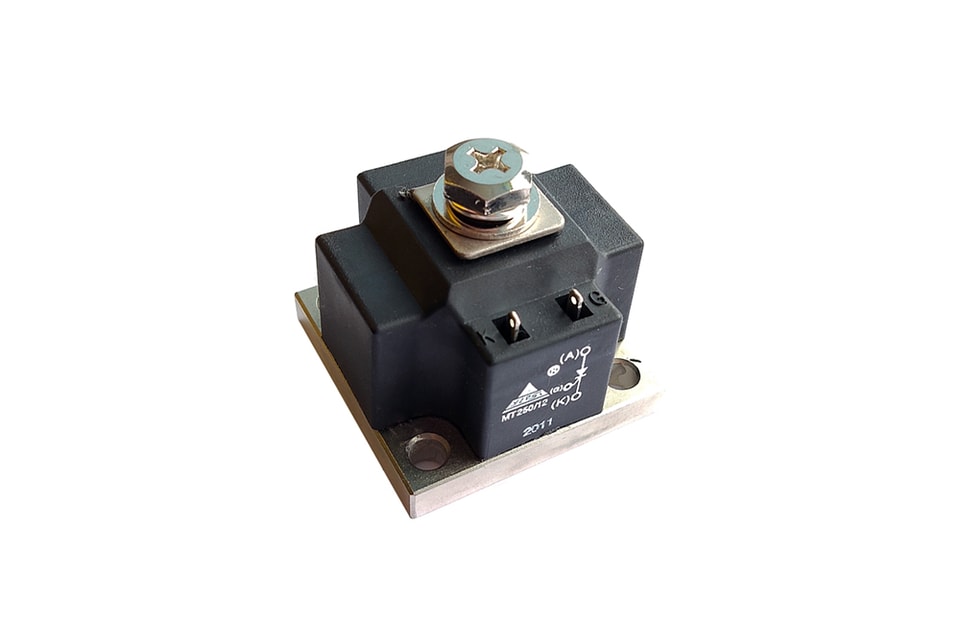

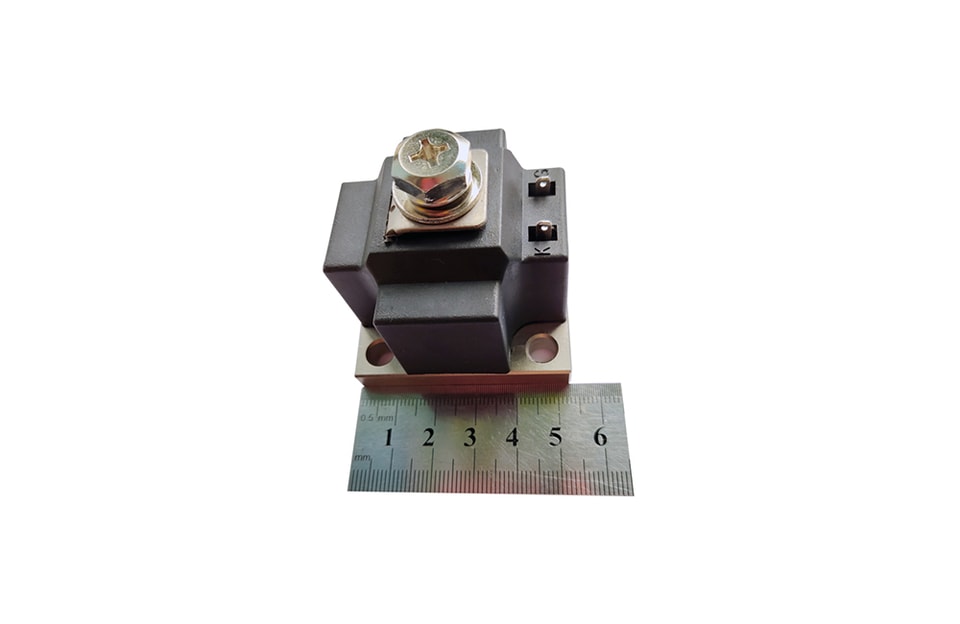

YZPST-MT250A1200V
Astuce : indiquez la référence du composant, la tension/le courant cible ainsi que l’environnement d’utilisation.
Téléchargements et fichiers techniques
Caractéristiques
Boîtier standard industriel
Semelle isolée électriquement
Transfert thermique via semelle métallique isolée en céramique à l'oxyde d'aluminium
Puce soudée sur céramique AL2O3 à liaison cuivre directe
Puce de thyristor à gâchette centrale
Applications typiques
Commande de moteur CC
Démarreurs progressifs pour moteurs CA
Régulation de température
Variation professionnelle de l’éclairage
VDRM/VRRM | 1200/1200 | V | |
VRSM | 1300 | V |
Symbole | Conditions | Valeurs nominales | Unité |
IT(AV) | sin. 180 ; Tc =85°C, | 250 | A |
ITSM | Tvj =25°C ; 10 ms | 9500 | A |
I2t | Tvj =25°C ; 8,3…10 ms | 450 | kA2S |
(di/dt)cr | 130 | A/µs | |
Viso | C.A. 1 s / 1 min. | V | |
Tj | -40 ~ +125 | °C | |
Tstg | -40 ~ +125 | °C | |
W | - | g |
Symbole | Conditions | Valeurs nominales | Unité |
IDRM /IRRM | À VDRM, Tj=125°C | 85 | mA |
VT | Courant à l'état passant 750 A, Tj=25°C | 1.43 | V |
VT(TO) | Tj=125°C | 0.81 | V |
tgd | Tj=25°C | 1 | us |
tq | Tj=125°C | 150 | us |
IGT/VGT | Tj=25°C | 145 / 2 | mA/V |
VGD | Tj=125°C | 0.25 | V |
(dv/dt)cr | Tj=125°C | 1000 | V/us |
IH | Tj=25°C, typ. / max. | 140/450 | mA |
IL | Tj=25°C, typ. / max. | 200/1800 | mA |
Rth(j-c) | Par module | 0.0455 | K/W |
