YZPST-KPX1000A-1600V

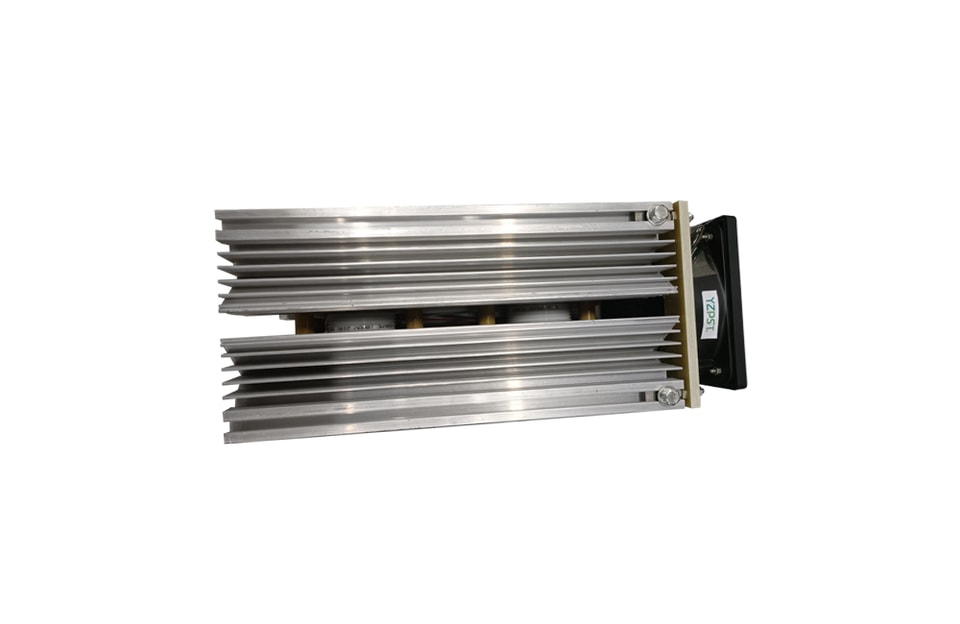

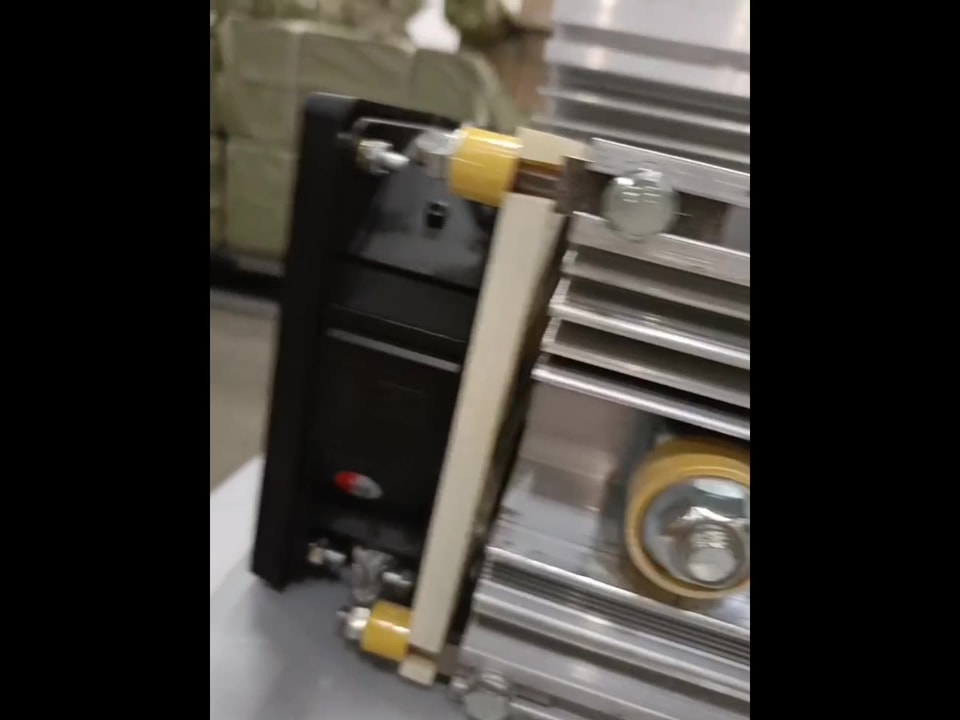

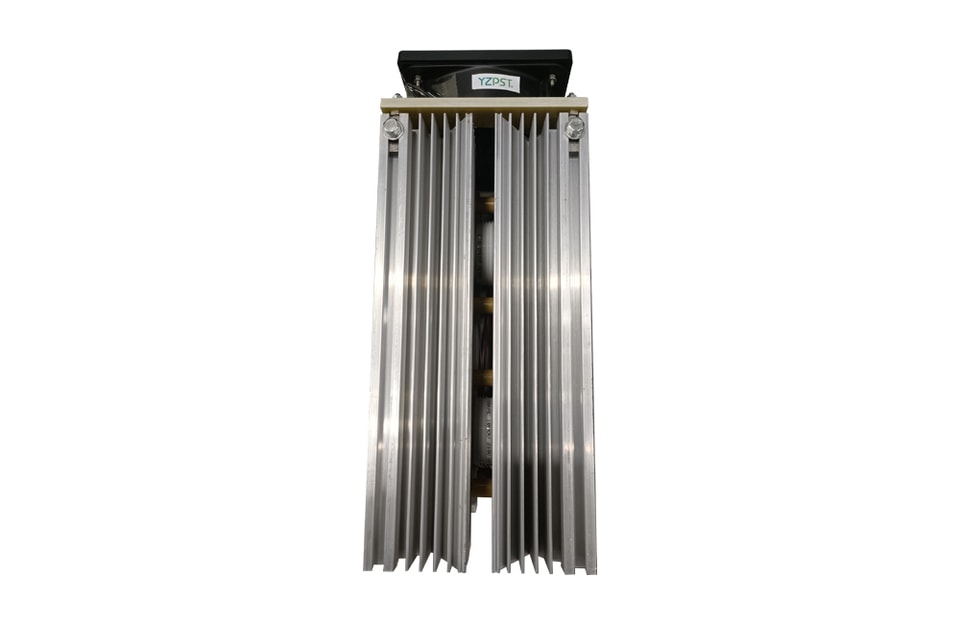

Assemblage du module SCR antiparallèle - KPX1000A-1600V

Caractéristiques :

conception à diffusion intégrale

fortes capacités en courant

fortes capacités en courant de surtension

tensions nominales élevées

forte dv/dt

faible courant de gâchette, gâchette dynamique

faible impédance thermique

format compact et poids réduit

APPLICATIONS

Entraînements haute puissance

Commande de moteur à courant continu

Alimentations haute tension

État bloqué

VRRM(1)	VDRM (1)	VRSM(1)
1600	1600	1700

VRRM = tension inverse de crête répétitive

VDRM = tension de blocage de crête répétitive

VRSM = tension inverse de crête non répétitive (2)

Fuite inverse de crête répétitive et fuite à l’état bloqué	IRRM /IDRM	10 mA 100 mA (3)
Taux critique de montée de la tension	dV/dt (4)	1000 V/ms

Conduction - état passant

Paramètre	Symbole	Min.	Max.	Typ.	Unités	Conditions
Valeur moyenne max. du courant à l’état passantverage value of on-state current	IT(AV)		1000		A	Onde sinusoïdale, 180oconduction,Tc=95oC
RConduction - état passant Valeur efficace du courant à l’état passant	ITRMSM		1570		A	Valeur nominale
Surintensité de crête d’un seul cycle (courant non répétitif)	ITSM		-     30		kA   kA	8,3 ms (60 Hz), onde sinusoïdale- forme, 180oconduction, Tj = 125 oC 10,0 ms (50 Hz), onde sinusoïdale- forme, 180oconduction, Tj = 125 oC
I²t	I2t		4500x103		A2s	10 msec
Tension de seuil	VT(T0)		0.928		V
Résistance de pente	rT		0.189		mΩ
Courant d'accrochage	IL		2000		mA	VD = 12 V; RL= 12 ohms
Courant de maintien	IH		500		mA	VD = 12 V; I = 2,5 A
Tension de pointe à l'état passant	VTM		1.75		V	ITM =3000A(MAX); Tj =1 25 oC
Taux critique de montée du courant en état passant courant (5, 6)	di/dt		200		A/ms	Commutation de VDRM £ 1000 V, non répétitif
Taux critique de montée du courant en état passant courant (6)	di/dt		-		A/ms	Commutation de VDRM £ 1000 V

Déclenchement par gâchette

Paramètre	Symbole	Min.	Max.	Typ.	Unités	Conditions
Dissipation de puissance de crête de gâchette	PGM		30		W
Dissipation de puissance moyenne de grille	PG(AV)		4		W
Courant de crête de gâchette	IGM		-		A
Courant de gâchette requis pour déclencher toutes les unités	IGT		300		mA	VD = 10 V;IT=3A;Tj = +25 oC
Tension de gâchette requise pour déclencher toutes les unités	VGT		3		V	VD = 10 V;IT=3A;Tj = +25 oC
Tension négative de crête	VRGM		5		V

Pour plus d’informations surYZPST-KPX1000A-1600V veuillez télécharger le fichier PDF ci-dessus nommé « Assemblage du module SCR antiparallèle -KPX1000A-1600V »
