YZPST-FRD60B30J
Astuce : indiquez la référence du composant, la tension/le courant cible ainsi que l’environnement d’utilisation.
Téléchargements et fichiers techniques
DIODE REDRESSEUSE ULTRA-RAPIDE À RECUPÉRATION SOUPLE FRD60B30
Réf. : YZPST-FRD60B30
DESCRIPTION :
La FRD60B30 est une diode redresseuse à récupération souple ultrarapide.
Elle se caractérise par une faible tension directe et un faible courant de fuite,
de faibles pertes de puissance, une fiabilité système accrue et la conformité RoHS.
VALEURS ABSOLUES MAXIMALES (à 25 ℃ de température ambiante sauf indication contraire.)
| Symbole | Paramètre | Valeur | Unité |
| VR | Tension inverse continue maximale | ||
| VRRM | Tension inverse répétitive de crête maximale | ||
| VRWM | Tension inverse de crête en service | 300 | V |
| IF(AV) | Courant direct continu, TC = 110℃ | 60 | |
| IFSM | Courant direct de crête à impulsion unique, TC = 25℃ | 600 | A |
| TJ, TSTG | Plage de température de fonctionnement et de stockage | -55 à +175 | °C |
CARACTÉRISTIQUES ÉLECTRIQUES(à une température ambiante de 25℃ sauf indication contraire)
| Symbole | Paramètre | Condition d’essai | Valeur | Unité | ||
| MIN | TYPE | MAX | ||||
| VBR | Tension de claquage inverse | IR = 100µA | 300 | |||
| I F =30A | 0.97 | 1.2 | ||||
| VF | Tension directe | I F =30A, Tj = 125℃ | 0.87 | 1.1 | V | |
| VR =300V | 20 | |||||
| IR | Courant de fuite inverse | Tj = 150℃, VR =300V | 200 | uA | ||
| I F =0.5A, I R = 1A, | 40 | |||||
| trr | Temps de recouvrement inverse | I RR =0.25A | ns | |||
| I F = 1A,VR =30V, di/dt =200A/us | 25 | 35 | ||||

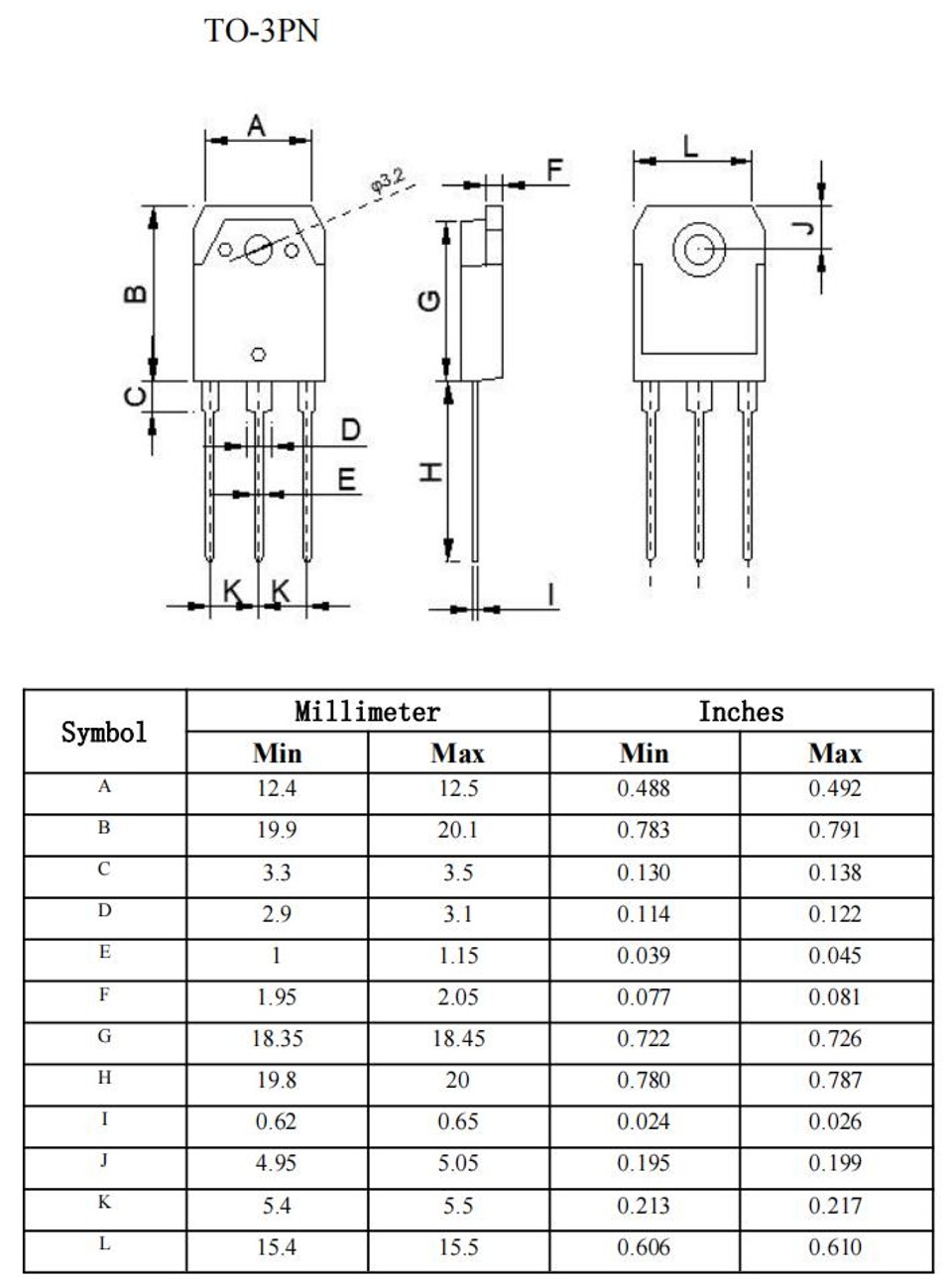

DONNÉES MÉCANIQUES DU BOÎTIER
.jpg)
.jpg)
.jpg)
