YZPST-2CLG20KV-0.2A
Astuce : indiquez la référence du composant, la tension/le courant cible ainsi que l’environnement d’utilisation.
Téléchargements et fichiers techniques
YZPST-2CLG20KV/0.2A
Le bloc redresseur haute tension adopte une technologie très fiable
structure mesa et procédé de diffusion, moulé à la résine époxy dans une structure compacte.
Caractéristiques
Caractéristique d’avalanche
Plusieurs tailles disponibles
époxy
Moulé en résine sous vide, avec surface anticorrosion.
Tj: -40℃—+150℃
Applications
Redresseur haute tension utilisé dans le nettoyage électrostatique
Générateur haute tension
Équipement de test haute tension
Redresseur haute tension à usage général, ensemble multiplicateur de tension
Maximum Caractéristique
Élément | Symbole | Unité | Conditions | Tension | |
Tension inverse de crête répétitive | VRRM | kV | Ta=25℃ IR=1.0μA | 20.0 | 40.0 |
Crête non répétitive Tension inverse |
VRsM |
kV |
Ta=25℃ IR=1.0μA |
24.0 |
48.0 |
Courant direct moyen | IF(AV) | mA | (onde demi-sinusoïdale 50 kHz, charge résistive T rupture=50℃) | 200 | 200 |
Courant de surtension direct | IFSM | A | 0,01 s onde demi-sinusoïdale 50 Hz | 20 | 20 |
Ambiant de fonctionnement Température | Ta | ℃ |
| -40~ +150 | -40~ +150 |
Temps de recouvrement inverse | trr | nS | IF=2mA IR=4mA IRR=1mA | 100 | 100 |
Température de stockage | T stg | ℃ |
| -40~ +125 | -40~ +125 |
Caractéristiques électriques (Ta=25℃, sauf indication contraire)
| Tension de crête en direct | VFM | V | Ta=25℃ IF=0.2A | ≥51 | ≥68 |
| Courant inverse de crête | IRRM1 | μA | Ta=25℃ VRM=VRRM | 2 | 2 |
| IRRM2 | μA | Ta=100℃ VRM=VRRM | 20 | 20 |

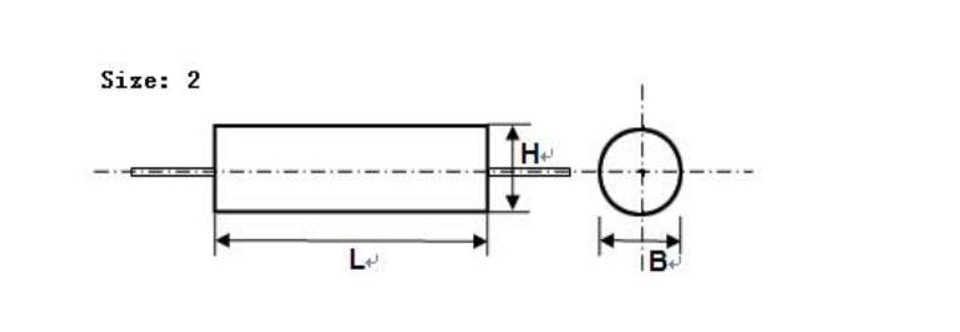

Dimensions (unité : mm)
Élément | L | B(H) | Broche axiale |
2CLG20KV/0.2A | 25 | 8 | Dia 1,2 mm |
2CLG40KV/0.2A | 60 | 8 | Dia 1,2 mm |
