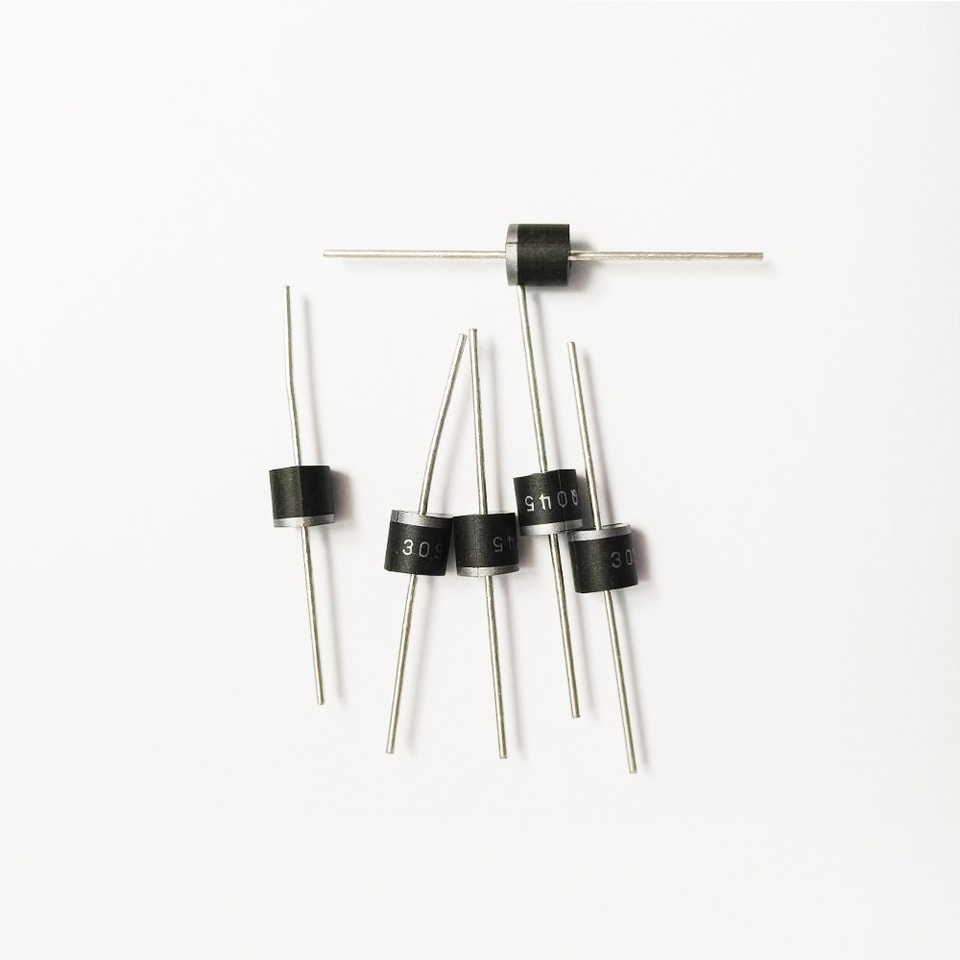

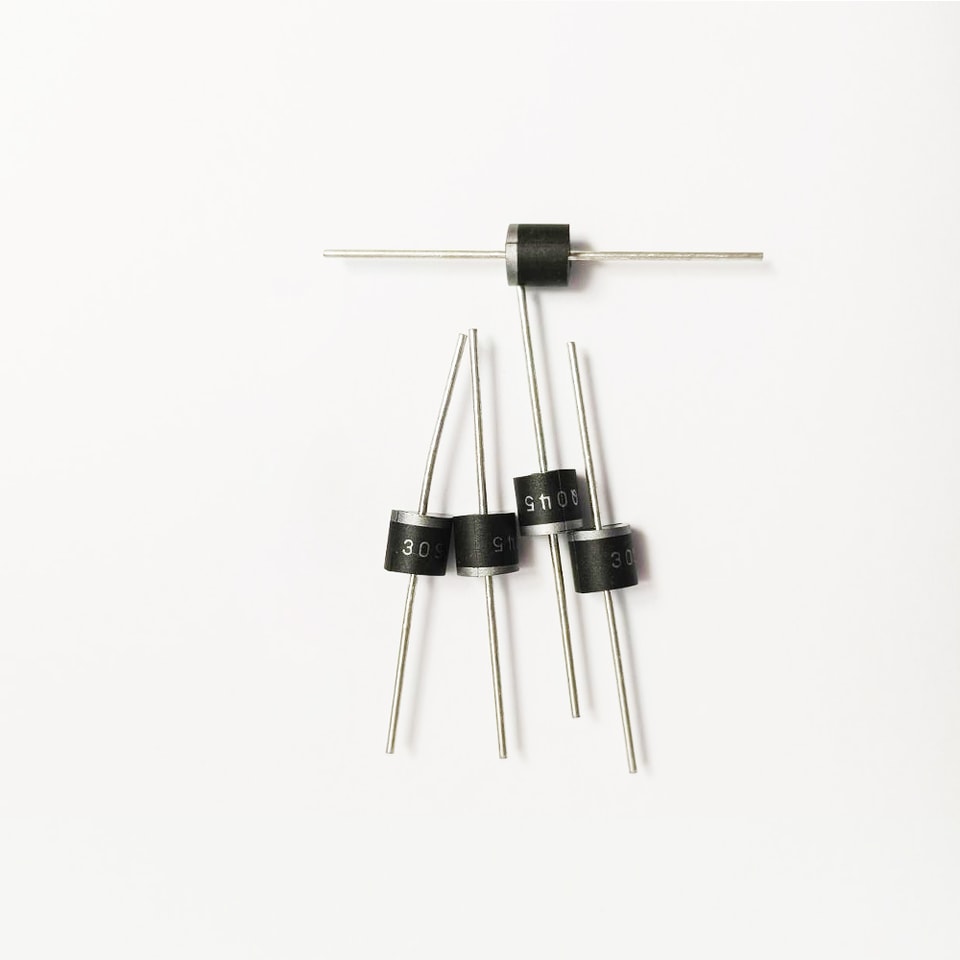

YZPST-30SQ045
Astuce : indiquez la référence du composant, la tension/le courant cible ainsi que l’environnement d’utilisation.
Téléchargements et fichiers techniques
N/P : YZPST-30SQ045
Redresseur à barrière Schottky en boîtier plastique
Caractéristiques
Redresseur au silicium métallique, conduction par porteurs majoritaires
Anneau de garde pour protection transitoire
Faible perte de puissance, haut rendement
Forte capacité en courant, faible VF
Forte capacité aux surtensions
Le boîtier plastique est classé UL 94 V-0 en matière d’inflammabilité
Données mécaniques

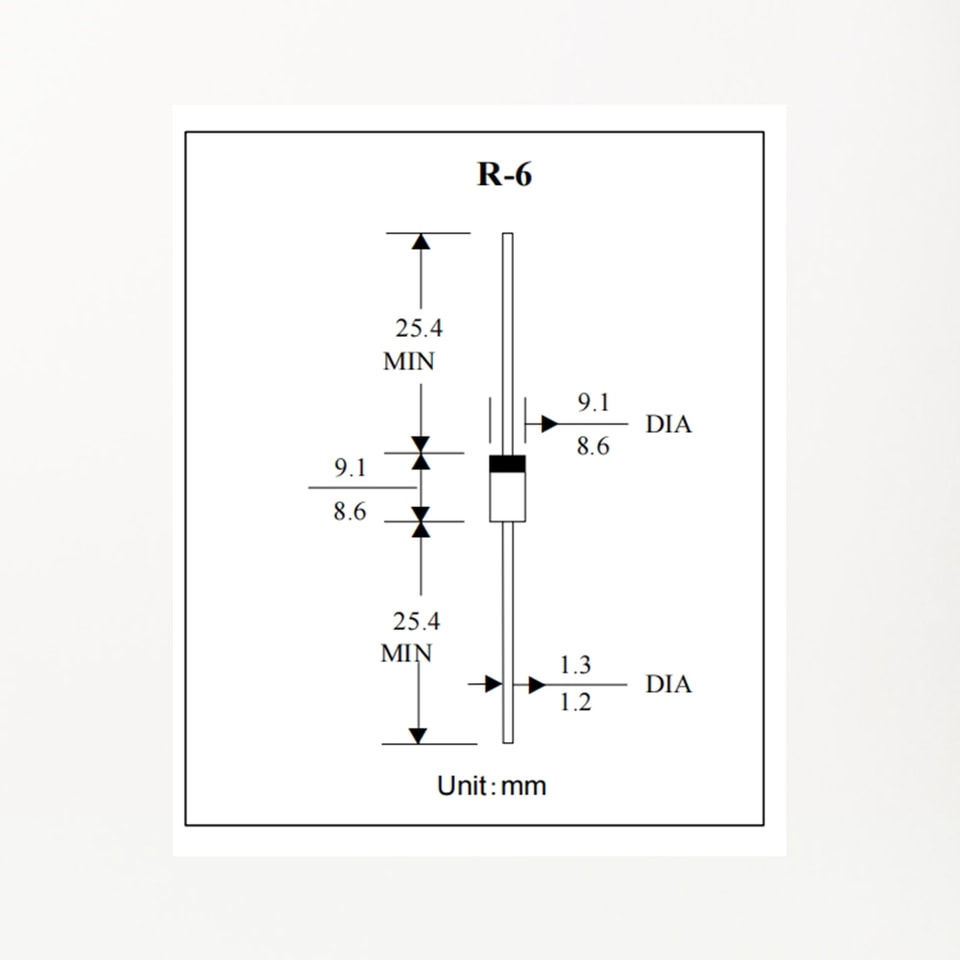

Boîtiers : boîtier plastique moulé JEDEC R-6
Polarité : la bande de couleur indique la cathode
Poids : 0,07 oz, 2,1 g
Position de montage : quelconque
Caractéristiques nominales maximales et caractéristiques électriques
Valeurs nominales à une température ambiante de 25 °C, sauf indication contraire.
Monophasé, demi-onde, 60 Hz, charge résistive ou inductive.
Pour une charge capacitive, réduire le courant de 20 %
30SQ045 | Unité Unité | ||||
Tension de crête répétitive maximale tension inverse | VRRM | 45 | V | ||
Tension efficace maximale | VR (eff.) | 31.5 | V | ||
Courant continu maximal Tension de blocage | VCC | 45 | V | ||
@IF=30 A Tension directe maximale | VF | 0.55 | V | ||
Courant redressé direct moyen maximal redressé | IF(AV) | 30 | A | ||
Courant de surtension directe de crêtecourant de 8,3 ms, demi- onde sinusoïdale superposée au courant nominal charge | IFSM |
300 |
A | ||
Courant inverse maximal | @TA = 25℃ @TA = 100℃ | IR | 0.2 10 | mA | |
Thermique typique résistance | RθJA | 3.0 | ℃//W | ||
Plage de température de stockage | TSTG | -55 --- +150 | ℃ | ||
Température de jonction plage à tension inverse réduite en CC mode direct |
VR≤80 %VRRM VR≤50 %VRRM |
Tj | -55 --- +150 ≤175 ≤200 |
℃ | |
