YZPST-2MBI200XAA-120-50 （YZPST-200B120F23）

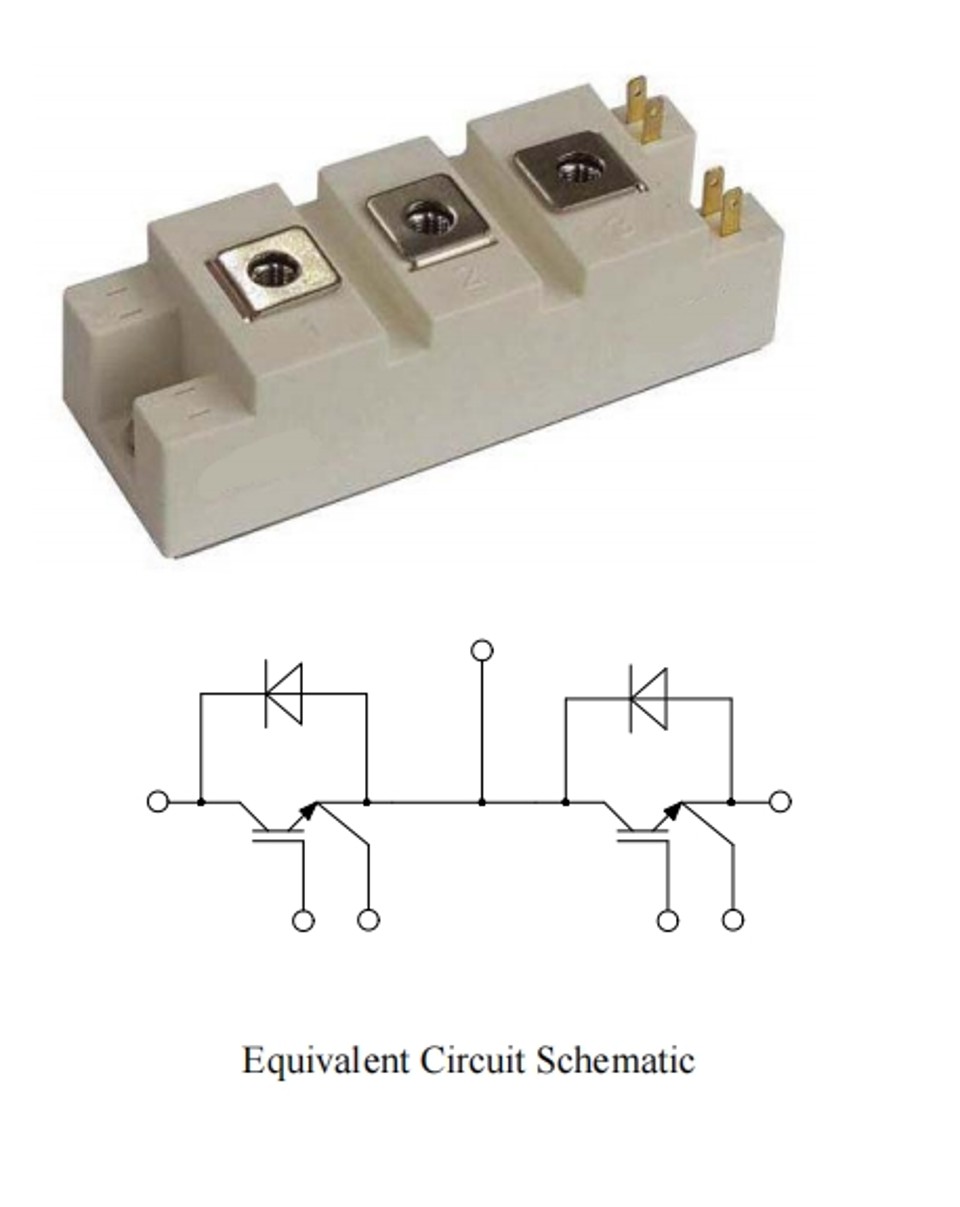

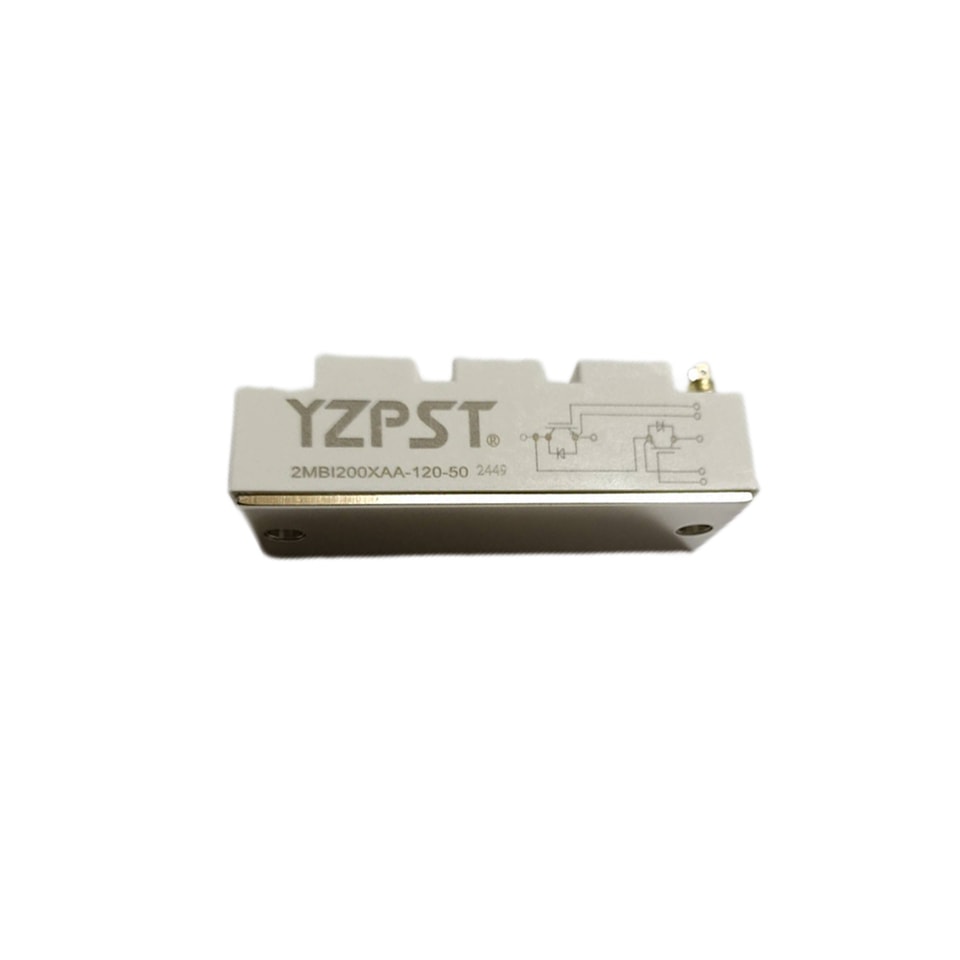

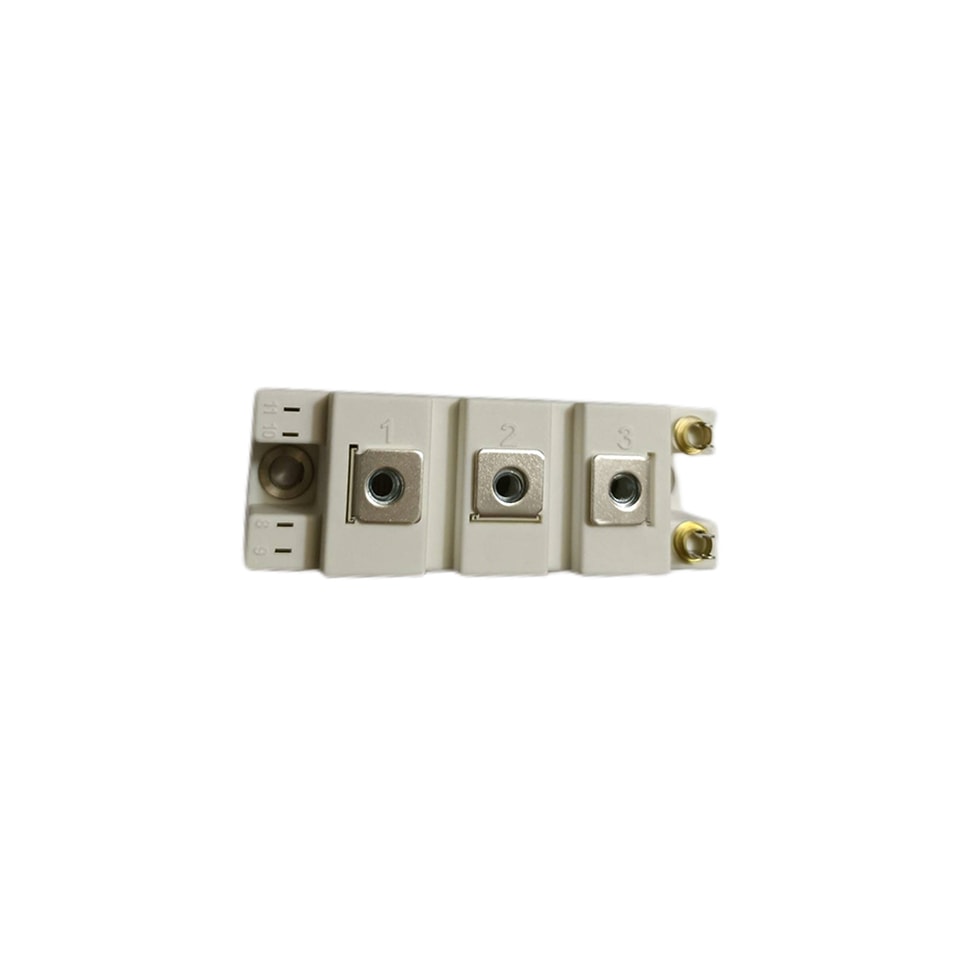

Module de puissance IGBT
Applications
Onduleur pour entraînement moteur
Amplificateur d’asservissement CA et CC
ASI (alimentation sans interruption)
Machine de soudage à commutation douce
Caractéristiques
Faible Vce(sat) grâce à la technologie Trench Field-stop
Vce(sat) avec coefficient de température positif
Inclut des diodes de roue libre antiparallèles à récupération rapide et douce
Forte capacité de tenue au court-circuit (10 µs)
Structure de module à faible inductance
Température maximale de jonction : 175 °C
Caractéristiques maximales absolues
Paramètre | Symbole | Conditions | Valeur | Unité |
Tension collecteur-émetteur | VCES | VGE=0 V, IC =1 mA, Tvj=25℃ | 1200 | V |
Courant collecteur continu | IC | Tc=100℃ | 200 | A |
Collecteur de crête Courant | ICRM | tp=1 ms | 400 | A |
Tension grille-émetteur | VGES | Tvj=25℃ | ±20 | V |
Dissipation Puissance Dissipation (onduleur IGBT) | Ptot | Tc=25℃ Tvjmax=175℃ | 695 | W |

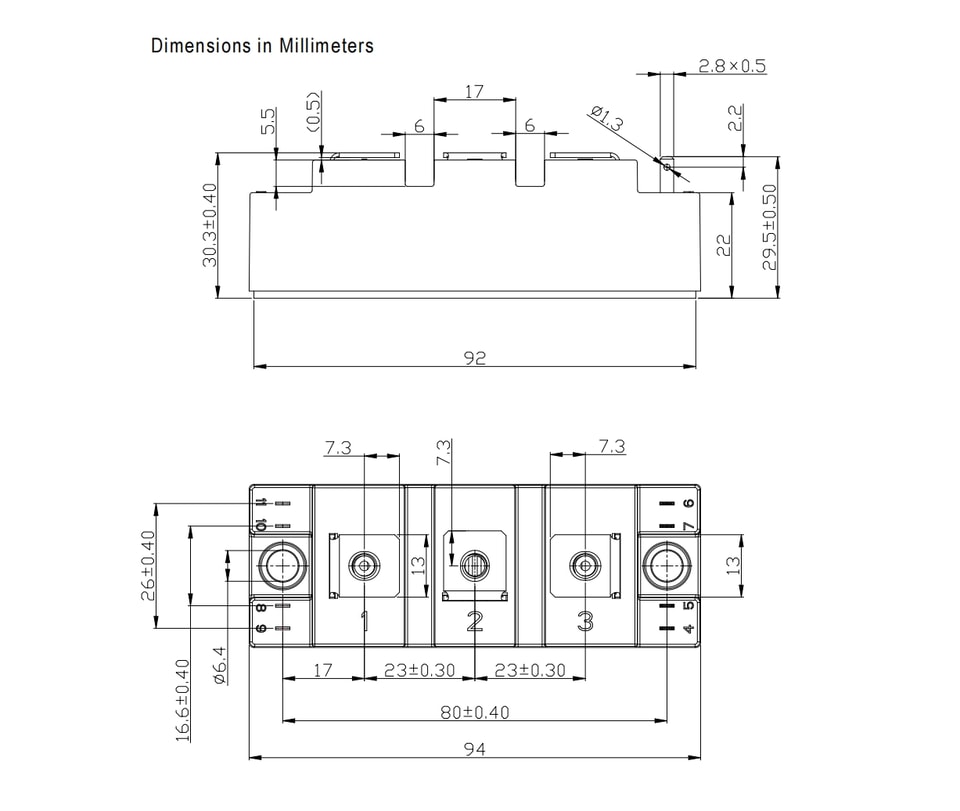

Dimensions du boîtier
.jpg)
.jpg)
.jpg)
.jpg)
