YZPST-DD171N18K
Caractéristiques
· Transfert de chaleur à travers la plaque de base métallique isolée en céramique d'oxyde d'aluminium
· Jonctions soudées dures pour une fiabilité élevée
Applications typiques
· Redresseur pour applications d'entraînement
· Redresseurs pour UBS
· Chargeurs de batterie
Modules de diode redresseuse
YZPST-DD171N18K
Caractéristiques
· Transfert de chaleur à travers la plaque de base métallique isolée en céramique d'oxyde d'aluminium
· Joints brasés durs pour une fiabilité élevée
Applications typiques
· Redresseur pour applications d'entraînement
· Redresseurs pour UBS
· Chargeurs de batterie
BLOCAGE
|
Symbole |
Condition |
Évaluations |
Unité |
|
VRRM VRSM |
Tj= Tj Max. |
1800 1900 |
V |
|
IRRM |
AtVRRM, monophasé, demi-onde, Tj= Tj Max. |
20 |
mA |
|
VINS |
50Hz, 1S/1min |
3000/2500 |
V |
CONDUCTING
|
Symbole |
Condition |
Évaluations |
Unité |
|
IF(AV)M |
TC=100°C; 180° sin |
171 |
A |
|
IF(RMS)M |
TC=100°C; 180° sin |
270 |
A |
|
IFSM |
Tj= Tj Max.; t = 10 ms (50 Hz); sin |
5600 |
A |
|
I2t |
Tj= Tj Max.; t = 10 ms (50 Hz); sin |
157 |
kA2S |
|
VF(TO) |
(I > π x IF(AV)),Tj= Tj Max. |
0.75 |
V |
|
rF |
(I > π x IF(AV)),Tj= Tj Max. |
0.8 |
mΩ |
|
VFM |
On-State Current 500A ,Tj= Tj Max. |
1.26 |
V |
Caractéristiques électriques
| Symbole | Condition | Évaluations | Unité |
| Rth(j-c) | Par module | 0.13 | °C /W |
| Rth(c-h) | Par module | 0.03 | °C /W |
| Tj | -40 °C ~ +150 | °C | |
| Tstg | -40 °C ~ +150 | °C | |
| M | couple de serrage | 6 | Nm |
| couple de serrage terminal | 6 | Nm | |
| W | 310 | g |

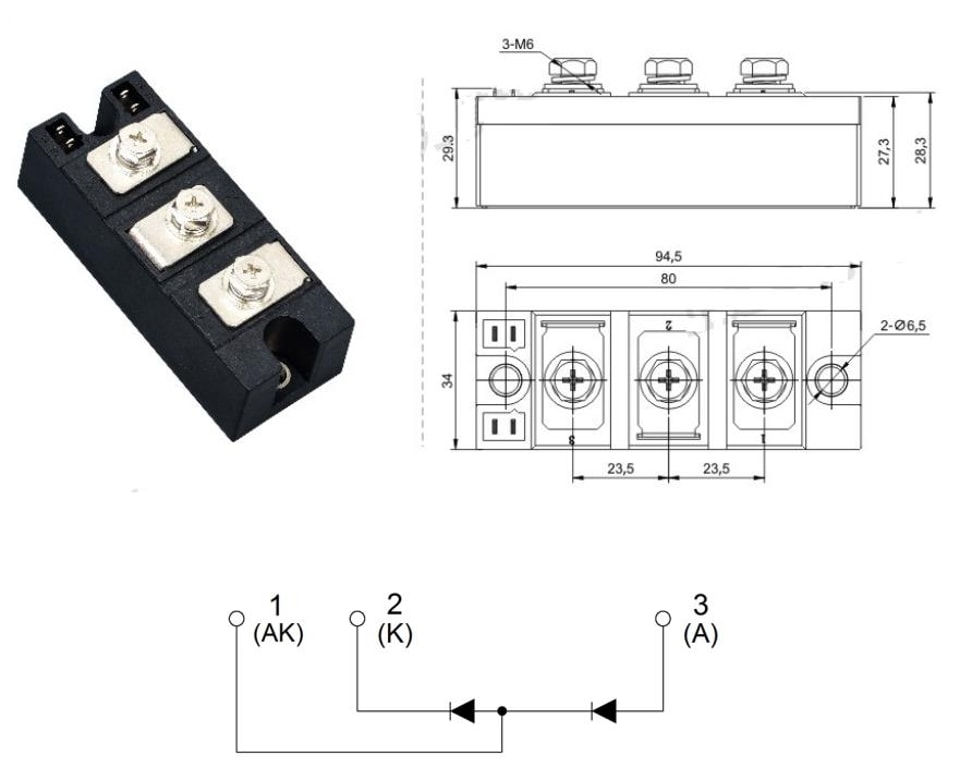

Dessin de l'outline
