COMPOSANT DE PUISSANCE

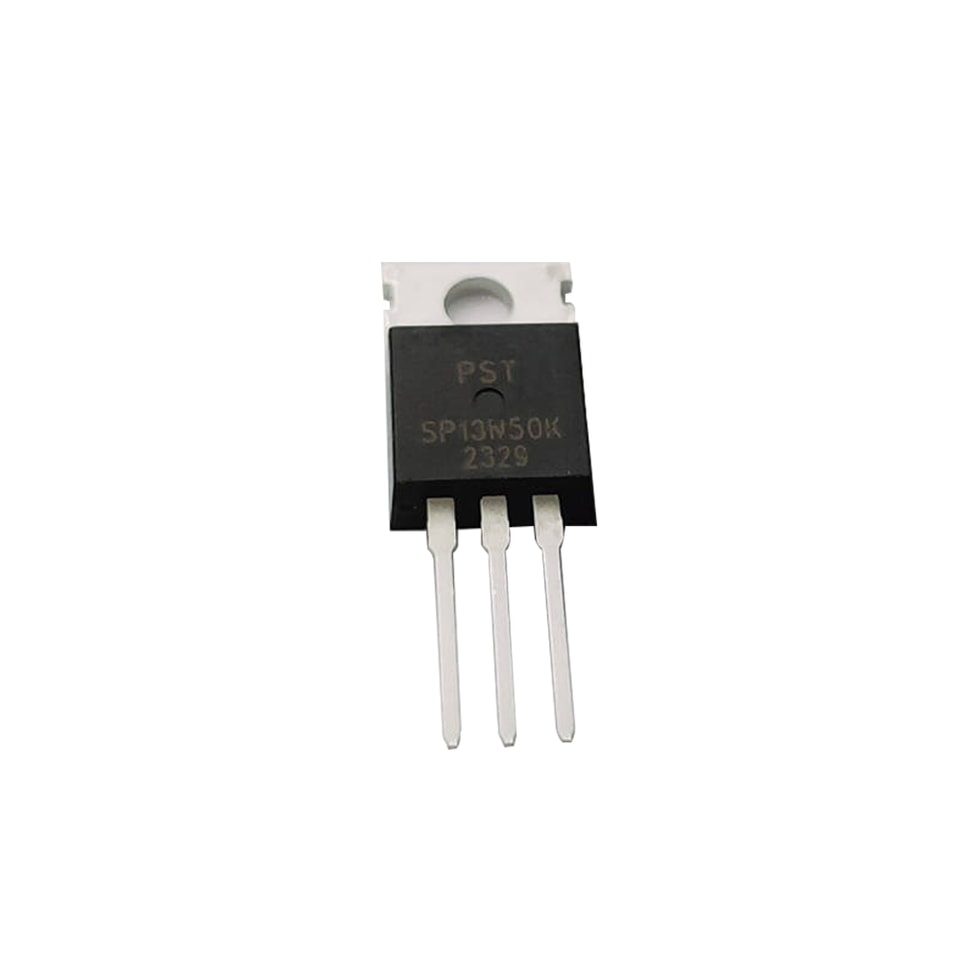

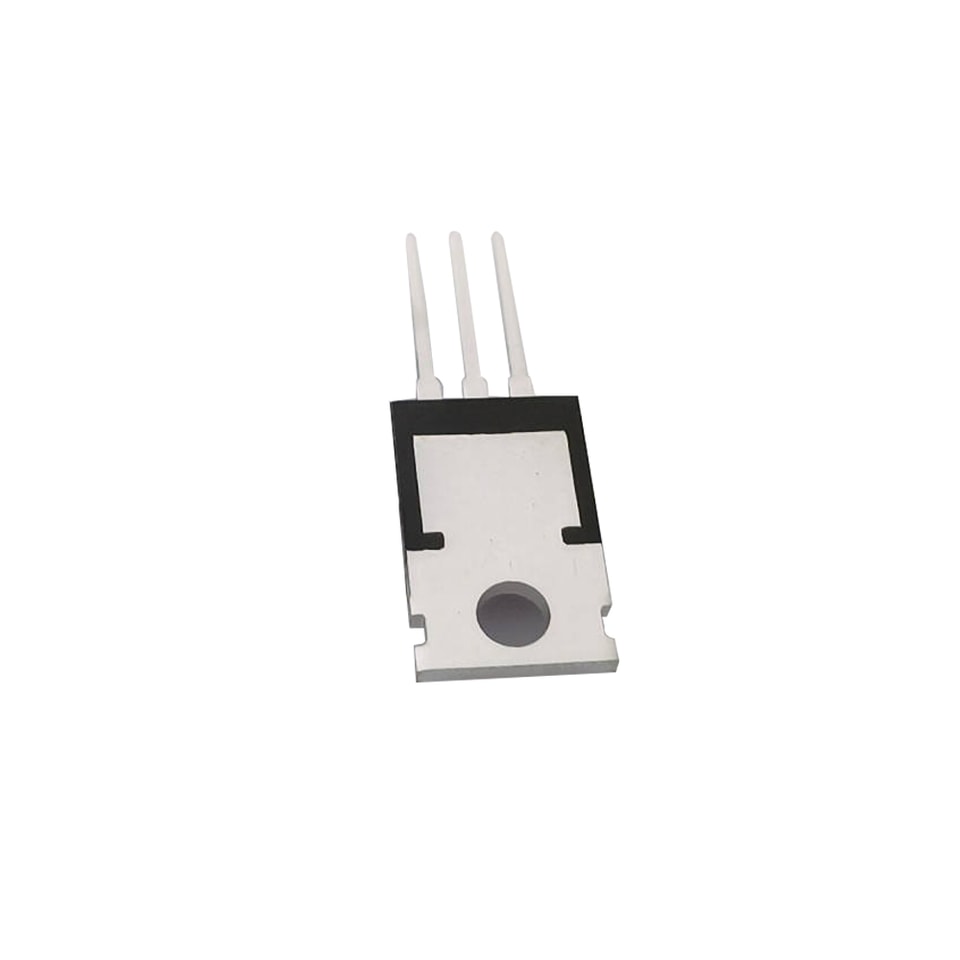

YZPST-SP13N50K
✓Informations techniques du produit✓Assistance à la sélection selon l’application✓Demande de renseignements basée sur le catalogue et les besoins
E-mailinfo@yzpst.net
Téléphone+86 138 0527 8321
Astuce : indiquez la référence du composant, la tension/le courant cible ainsi que l’environnement d’utilisation.
CENTRE DE DOCUMENTATION
Téléchargements et fichiers techniques

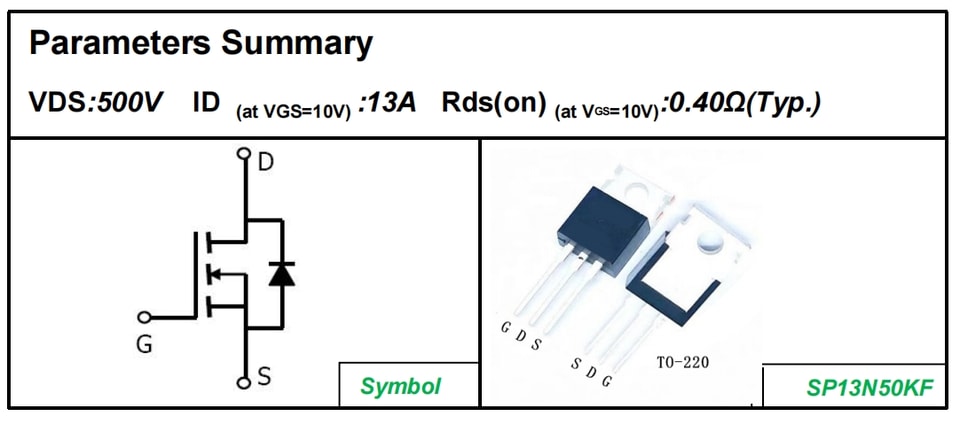

Réf. : YZPST-SP13N50KF
MOSFET de puissance N canal 500 V
CARACTÉRISTIQUES
Commutation rapide
testé en avalanche à 100 %
Capacité dv/dt améliorée
APPLICATIONS
alimentation à découpage (SMPS)
Alimentation sans interruption (ASI)
correction du facteur de puissance (PFC)
Commande du composant Marquage Informations d'emballageinformation | |||
Commande Nombre |
Boîtier |
Marquage |
Conditionnement |
SP13N50KF |
TO-220 |
SP13N50KF | Tube |
| Absolu Maximum Valeurs TC = 25 ºC, sauf indication contraire | |||
| Valeur | |||
| Paramètre | Symbole | TO-220 | Unité |
| Tension drain-source (VGS = 0 V) | VDSS | 500 | V |
| Collecteur continu Couran de drainant | ID | 13 | A |
| Pulsé Courant de drain (note 1) | IDM | 52 | A |
| Tension grille-source | VGSS | ±30 | V |
| Simple Avalanche pulséehe Énergie (note2) | EAS | 550 | mJ |
| Avalanche répétitive Énergie (note 1) | EAR | 65 | mJ |
| Dissipation de puissance (TC = 25 °C) | PD | 60 | W |
| Température de jonction et de stockage de fonctionnement and Storage Temperature Plage | TJ, Tstg | -55~+150 | ºC |
| Attention : Contraintes supérieures à celles indiquées dans les « valeurs Maximum maximales admissibles » peuvent provoquer des dommages dommage à l' permanents de l'appareil. | |||
| Thermique Résistance | |||
| Valeur | |||
| Paramètre | Symbole | TO-220 | Unité |
| Thermique Résistance jonction-boîtier | RthJC | 2.1 | ºC/W |
| Thermique Résistance, jonction-ambiante | RthJA | 100 | |
Aucun contenu produit supplémentaire n’est disponible.
