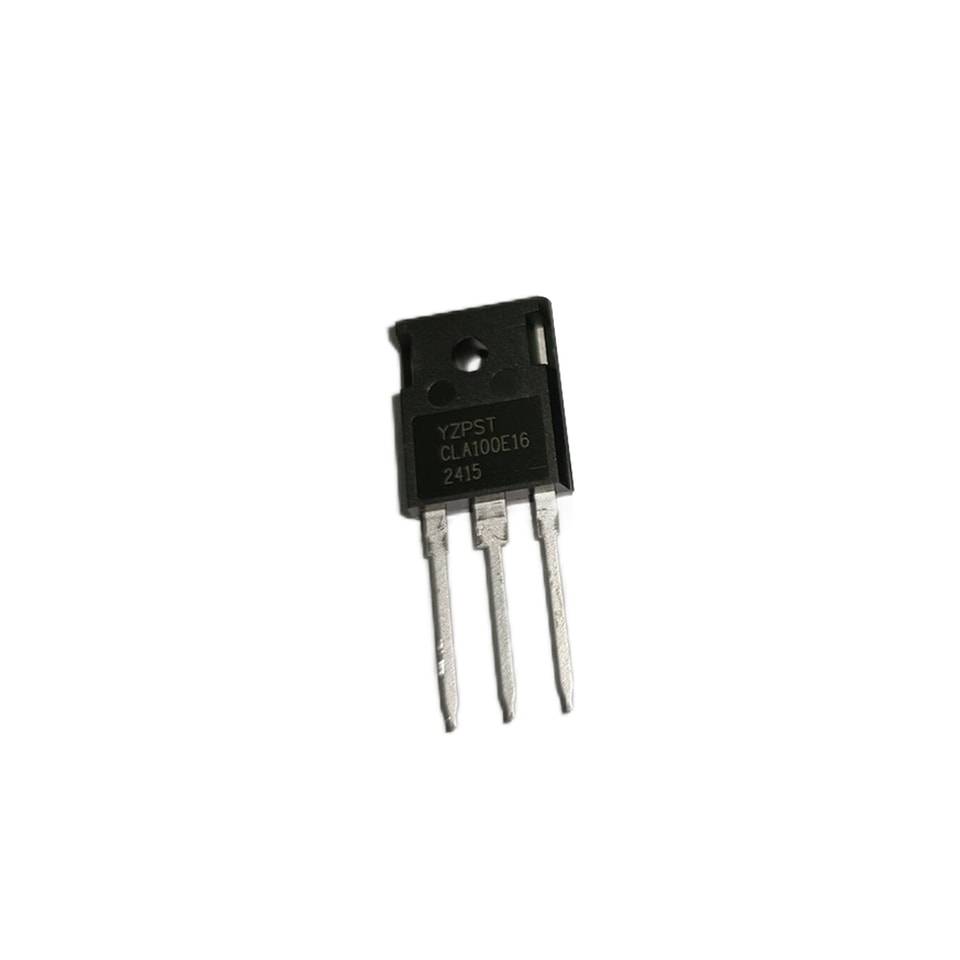

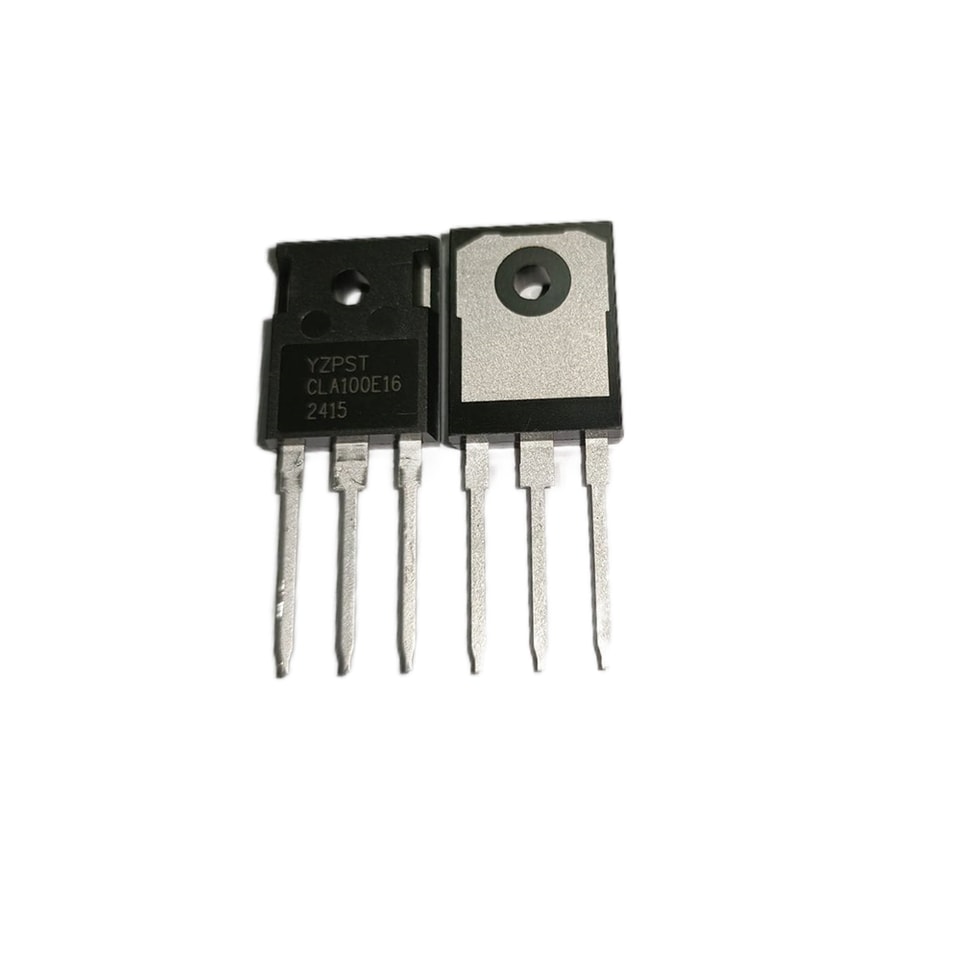

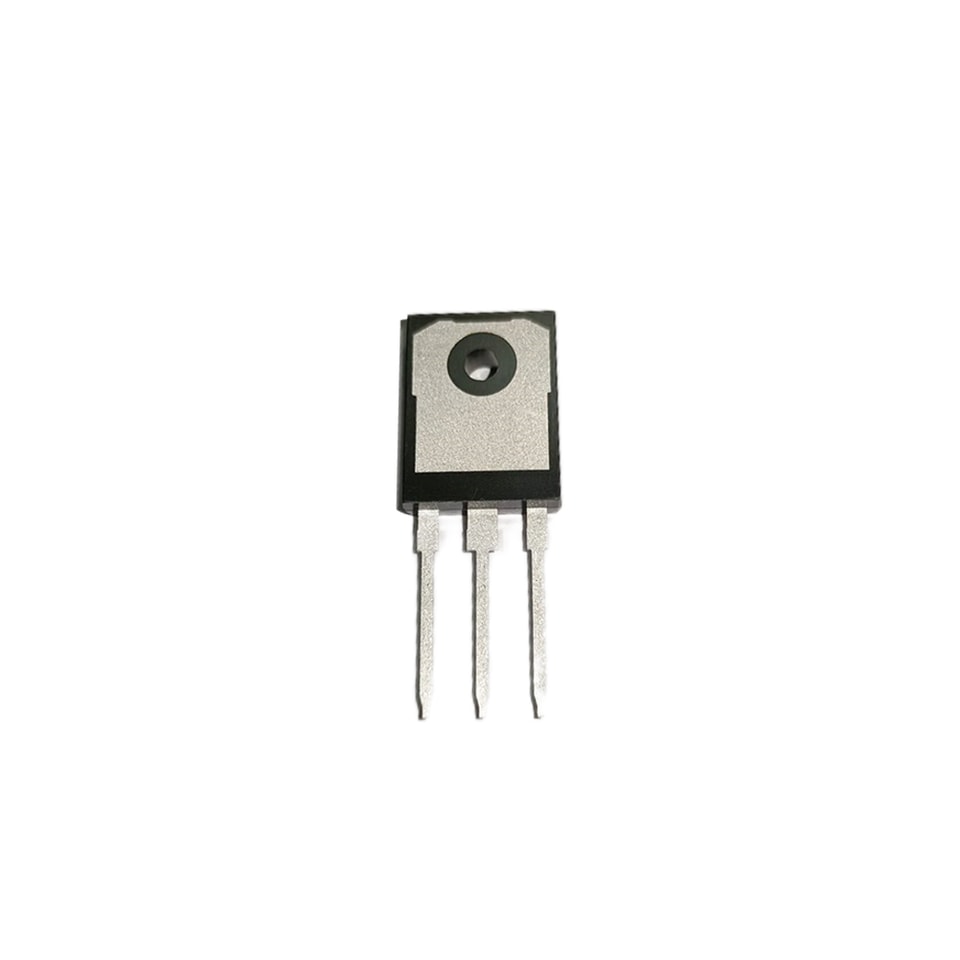

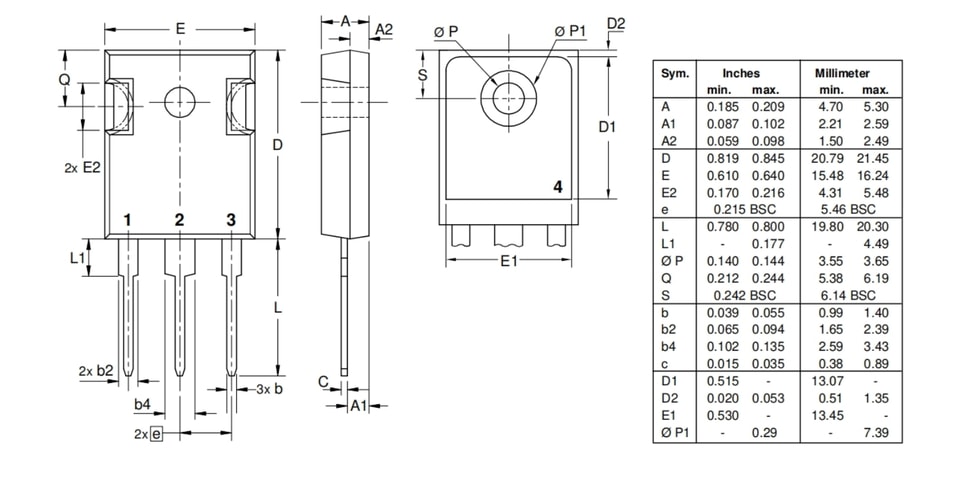

YZPST-CLA100E16

MAXIMALES ABSOLUES VALEURS

Paramètre

Symbole

Valeur

Unité

de stockage jonction  température plage

Tstg

-40 ~ 150

℃

En fonctionnement jonction température plage

Tj

-40~ 125

℃

Tension de blocage répétitive de crête à l’état bloqué(T =25℃)

VDRM

1200/1600

V

Tension inverse de crête répétitive (T =25℃)

VRRM

1200/1600

V

Tension de crête à l'état bloqué de surtension non répétitiveage

VDSM

VDRM +100

V

Non répétitive crête inverse tension

VRSM

VRRM +100

V

Courant efficace à l’état passant (T = 100℃)

IT(RMS)

160

A

Courant de crête de surtension non répétitif à l’état passant

ITSM

1150

A

Courant moyen à l’état passant (180° ° d’angle de conduction)

IT(AV)

100

A

I2Valeur t pour le fusible (tp= 10 ms)

I2t

6600

A2 S

Critique du taux de de montée de on-État courant

t(I =2×IGT, tr ≤ 100 ns)

di/dt

150

A/μS

Crête de grille courant

IGM

5

A

Dissipation de puissance moyenne de grille

PG(AV)

1

W

CARACTÉRISTIQUES ÉLECTRIQUES (T=25℃ sauf indication contraire)

Symbole

Condition d’essai

Valeur

Unité

IGT

V = 12V R = 140Ω

MAX.

40

mA

VGT

MAX.

1.5

V

VGD

VD=VDRM Tj=125℃ R=1KΩ

MIN.

0.2

V

IL

IG= 1.2IGT  Tj=25℃

MAX.

250

mA

IH

VD=12V Tj=25℃

MAX.

200

mA

dV/dt

VD=2/3VDRM Grille Ouvert  Tj=125℃

MIN.

1000

V/μs
